Регламентное техническое обслуживание
Замена предохранителя
02.05.2013
Xi4™/RXi4™ Руководство пользователя
P1009874-153
Замена предохранителя
Следующие инструкции предназначены только для принтеров 140Xi4, 170Xi4 и 220Xi4.
Пользователь не должен самостоятельно менять предохранители в модели 110Xi4.
В принтере используется плавкий предохранитель (5 × 20 мм по IEC), рассчитанный
на ток 5 A и напряжение 250 В. Модуль питания от сети переменного тока оснащен
двумя предохранителями в специальном гнезде: один предохранитель включен в цепь,
а второй — запасной. На колпачке предохранителя должно стоять клеймо
международной организации по безопасности (см.
Рис. 5 на стр. 31
).
Для замены неисправного предохранителя выполните следующие
действия.
1.
2.
С помощью отвертки с узким шлицем или аналогичного инструмента извлеките
держатель предохранителя.
Держатель предохранителя является частью модуля ввода питания переменного
тока, расположенного на задней панели принтера (
Рис. 21
).

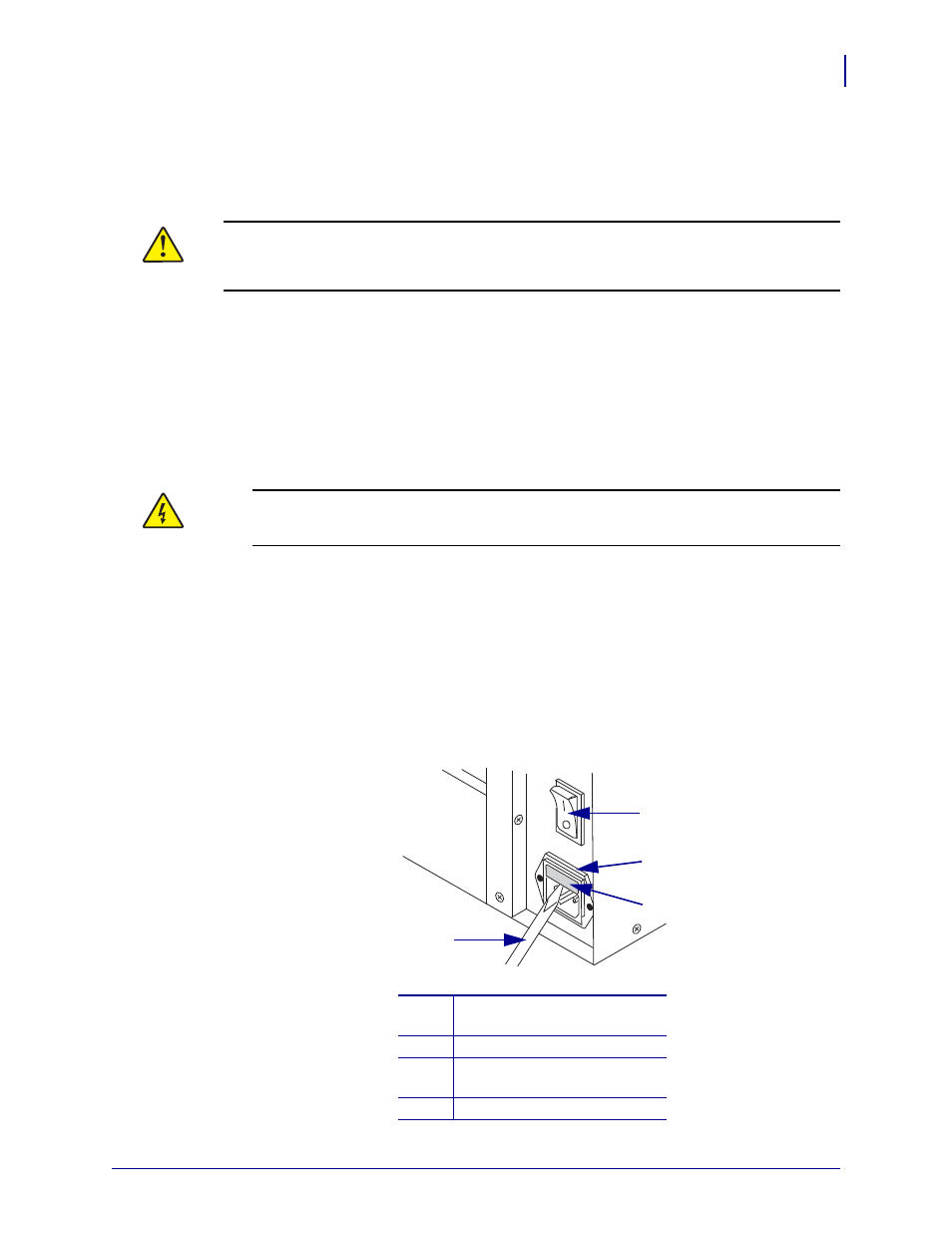

рис. 21 • Разъем для подключения к электросети
Внимание! • Перед выполнением этой процедуры переместите выключатель
питания переменного тока в положение Выкл. (O) и отключите принтер
от электросети.
Внимание! • Перед проведением любых работ по обслуживанию принтера
выключите его (
O) и отсоедините от источника питания.
Выключите принтер (
O
) и отсоедините шнур питания, а также все кабели передачи
данных.
1
Модуль ввода питания
переменного тока
2
Держатель предохранителя
3
Модуль ввода питания
переменного тока
4
Отвертка с узким шлицем
1
2
3
4
