Техобслуживание аппарата 8 – Инструкция по эксплуатации VAILLANT ecoVIT монтаж
Страница 43
43
Руководство по установке ecoVIT exclusiv 0020077401_02
8.6.4
Монтаж
горелки
i
При выполнении техобслуживания и сервисных
работ в любом случае необходимо заменять уплот-
нение под фланцем горелки.
После выполнения техобслуживания стопорное
кольцо, поддерживающее уплотнение фланца сна-
ружи следует вставить на место.
> Наденьте запальный и заземляющий провода на запальный и
ионизационный электрод.
> Установите новое уплотнение в отверстие с нижней стороны
газовой арматуры.
> Снова привинтите газовую трубу к нижней части газовой
арматуры.
> Снова установите шланг измерения давления в верхней части
газовой арматуры.
> Насадите воздуховсасывающий шланг (1) на патрубок венти-
лятора и закрепите его хомутом.
> Вставьте кабель двигателя вентилятора и газовой арматуры
снова.
> Откройте подачу газа к аппарату.
2
3
1

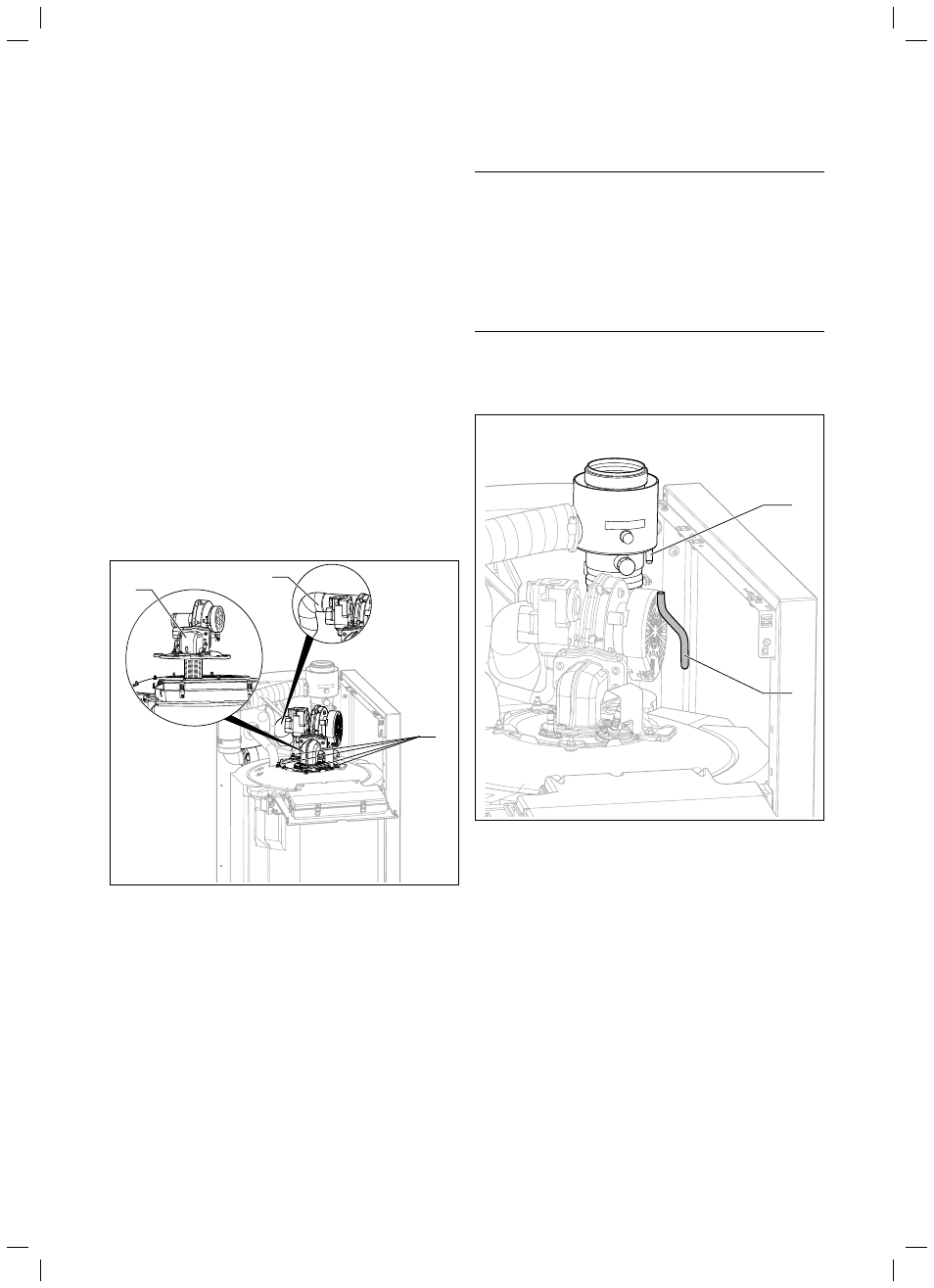

Рис. 8.2 Установка горелки
> Установите горелку (3) на корпус котла.
> Плотно привинтите крест накрест гайки (2), с усилием 9 Нм.
a
Опасно!
Опасность для жизни из-за утечки газа!
Ненадлежащим образом выполненное подключение
газа или дефект может отрицательно сказаться на
эксплуатационной безопасности аппарата и приве-
сти к травмам людей и материальному ущербу.
> Проверьте аппарат на герметичность после каж-
дой инспекции, технического обслуживания или
ремонта!
8.7
Очистка
сифона
1
2
Рис. 8.3 Очистка сифона
> Снимите верхнюю часть облицовки аппарата.
> Снимите промывочный трубопровод (2) с патрубка отрабо-
танных газов (1).
> Подсоедините к промывочному трубопроводу шланг и про-
мойте сифон.
Техобслуживание аппарата 8
