5 установка отопительного аппарата – Инструкция по эксплуатации VAILLANT ecoVIT монтаж
Страница 18
18
Руководство по установке ecoVIT exclusiv 0020077401_02
5.5
Подключение емкостного водонагревателя
Комбинируемый водонагреватель из программы изделий
Vaillant
Обозначение типа
Отличительные особенности
Принадлежности
actoSTOR VIH K 300
- Водонагреватель с послойным нагревом
- Конструкция соответствует ecoVIT exclusiv
- Встроен защитный анод с внешним электропитанием
Набор заполнения водонагревателя 305980
uniSTOR VIH Q 120/150
- Водонагреватель, косвенный нагрев
- Прямоугольная форма
Набор заполнения водонагревателя 305953
защитный анод с внешним электропитанием 302042
uniSTOR VIH R 120...200
- Водонагреватель, косвенный нагрев
- Круглая форма
Набор заполнения водонагревателя 305953
защитный анод с внешним электропитанием 302042
uniSTOR VIH 300...500
- Водонагреватель, косвенный нагрев
- Круглая форма
Набор заполнения водонагревателя 305953
защитный анод с внешним электропитанием 302042
термометр 0010003776
auroSTOR VIH S 300...500
- Водонагреватель для гелиосистемы, косвенный нагрев
- Круглая форма
Набор заполнения водонагревателя 305953
auroSTOR VPS SC 700/1000
- Комбинированный водонагреватель для гелиосистемы
- Комбинация буферной ёмкости и водонагревателя (бак в
баке)
- Круглая форма
-
VPS S 500...1000
- Буферный резервуар для гелиосистемы
- Круглая форма
-
allSTOR VPS/2 300…2000
- Мультифункциональный резервуар для различных видов
энергоносителей
- Буферная ёмкость с послойным нагревом
- Круглая форма
Насосная группа нагрева от гелиоустановкии
VPM 20 S: 0020071488
VPM 60 S: 0020079950
Насосная группа приготовления горячей воды
VPM 20/25 W: 0010007267
VPM 30/35 W: 0010007268
Табл. 5.1 Комбинируемые водонагреватели
> Подключите обратную линию водонагревателя к штуцеру
обратной высокотемпературной линии котла (3 на рис. 5.4).
> Соблюдайте при электроподключении руководство по мон-
тажу водонагревателя и принадлежностей.
2
a
1

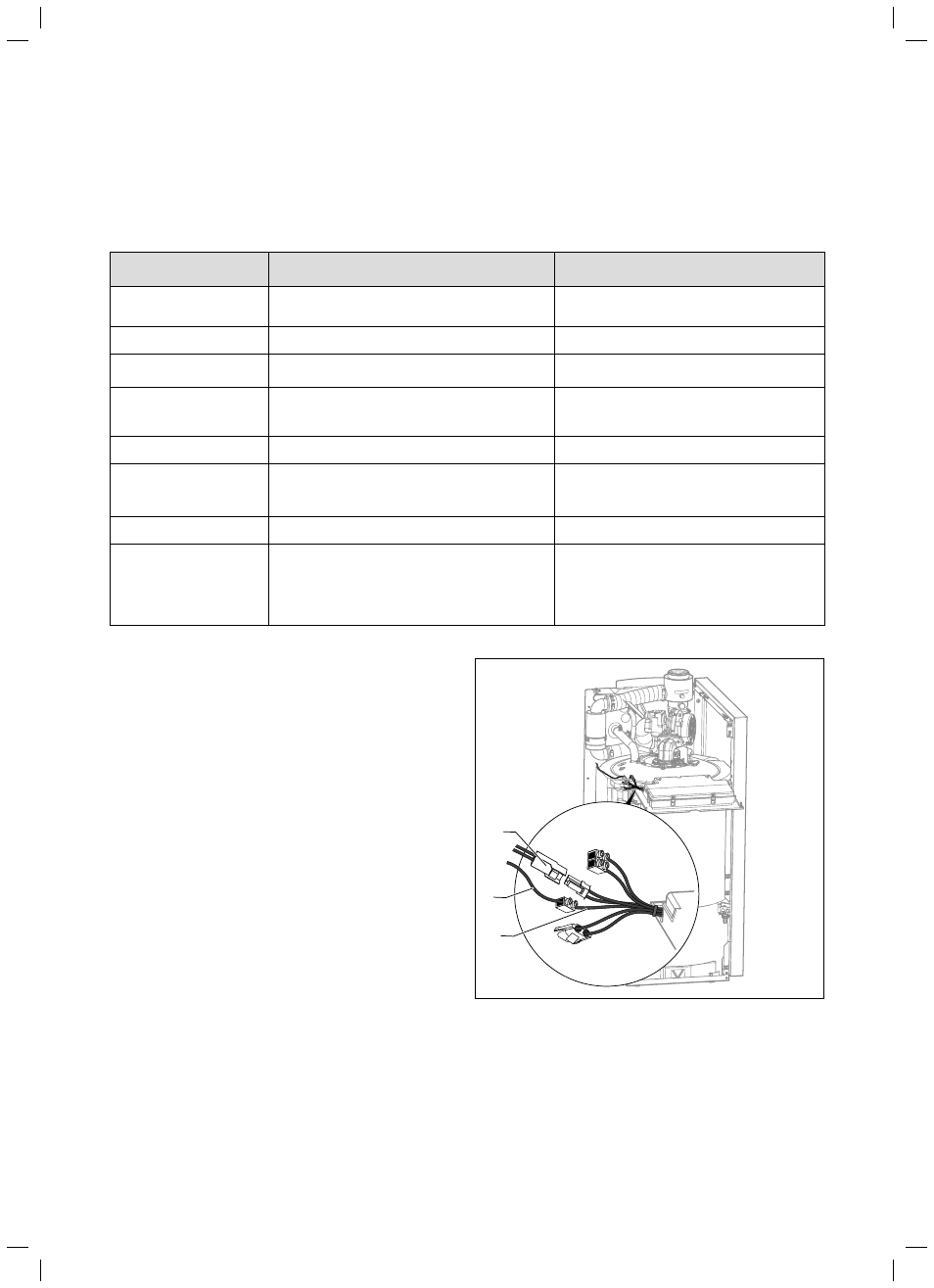

Рис. 5.5 Подключить датчик температуры загрузки водонагревателя и
датчик температуры водонагревателя (actoSTOR)
Пояснения к рисунку
1 Датчик температуры загрузки водонагревателя
2 Датчик температуры водонагревателя
a Подключение к распределительной коробке, фиолетовый цвет
5 Установка отопительного аппарата
