10
Руководство по установке ecoVIT exclusiv 0020077401_02
3.2.2
Функциональные
элементы
7
6
11
10
9
12
8
3
1
2
4
5

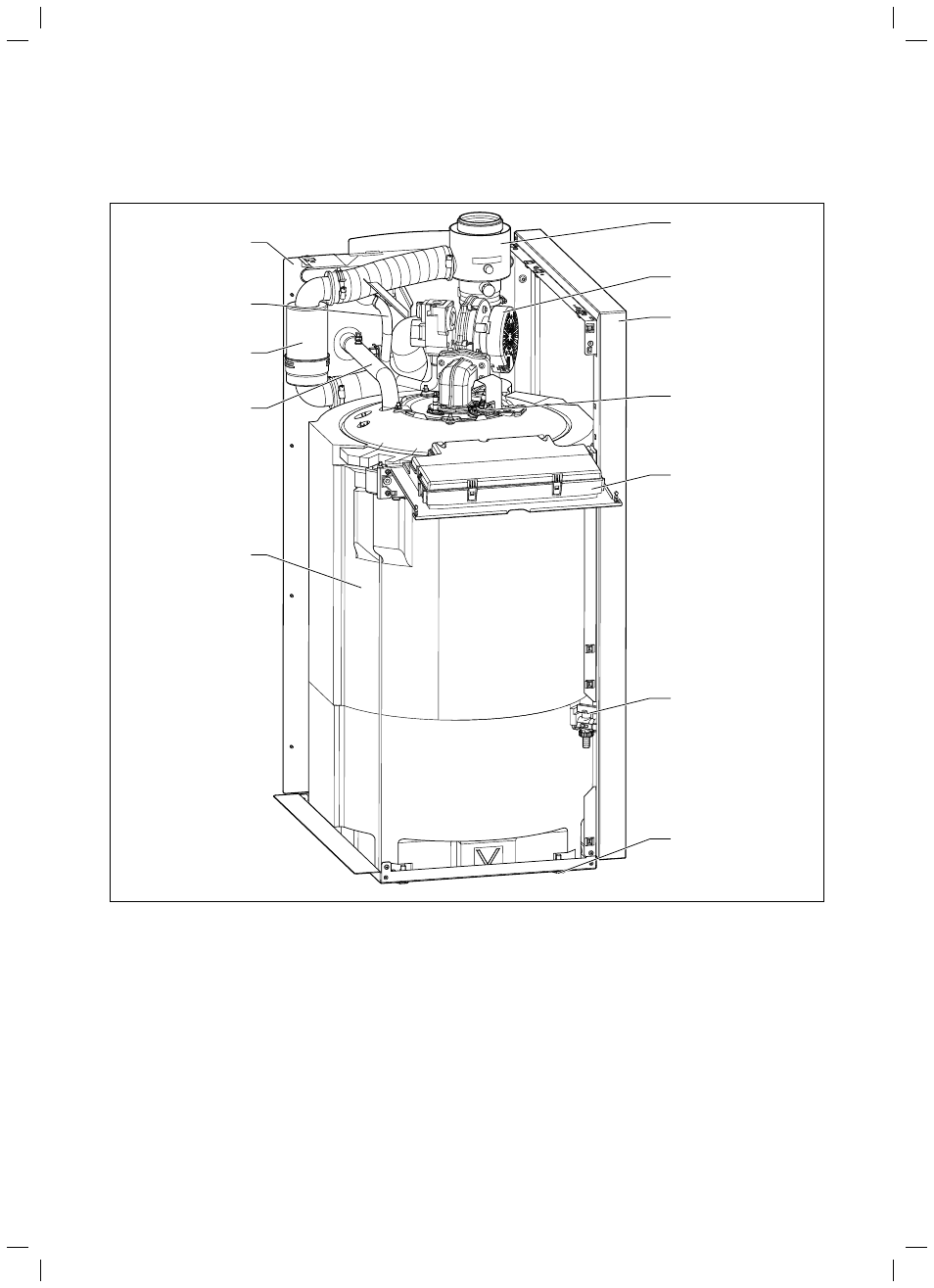

Рис. 3.1 Функциональные элементы, передняя сторона
Пояснения к рисунку:
1 Патрубок
воздуховода/дымохода
2 Вентиляторная горелка с газовой арматурой
3 Боковая
стенка
4 Запальный и контрольный электроды
5 Распределительная
коробка
6 Патрубок для заполнения и опорожнения котла
7 Регулируемые
ножки
8 Корпус котла с изоляционными оболочками
9 Подающая линия отопления (ПЛО)
10 Звукопоглотитель (при VKK 656 только шланг приточного воздуха)
11 Газопровод
12 Задняя стенка аппарата
3 Описание аппарата
