19 Руководство по установке ecoVIT exclusiv 0020077401_02
2

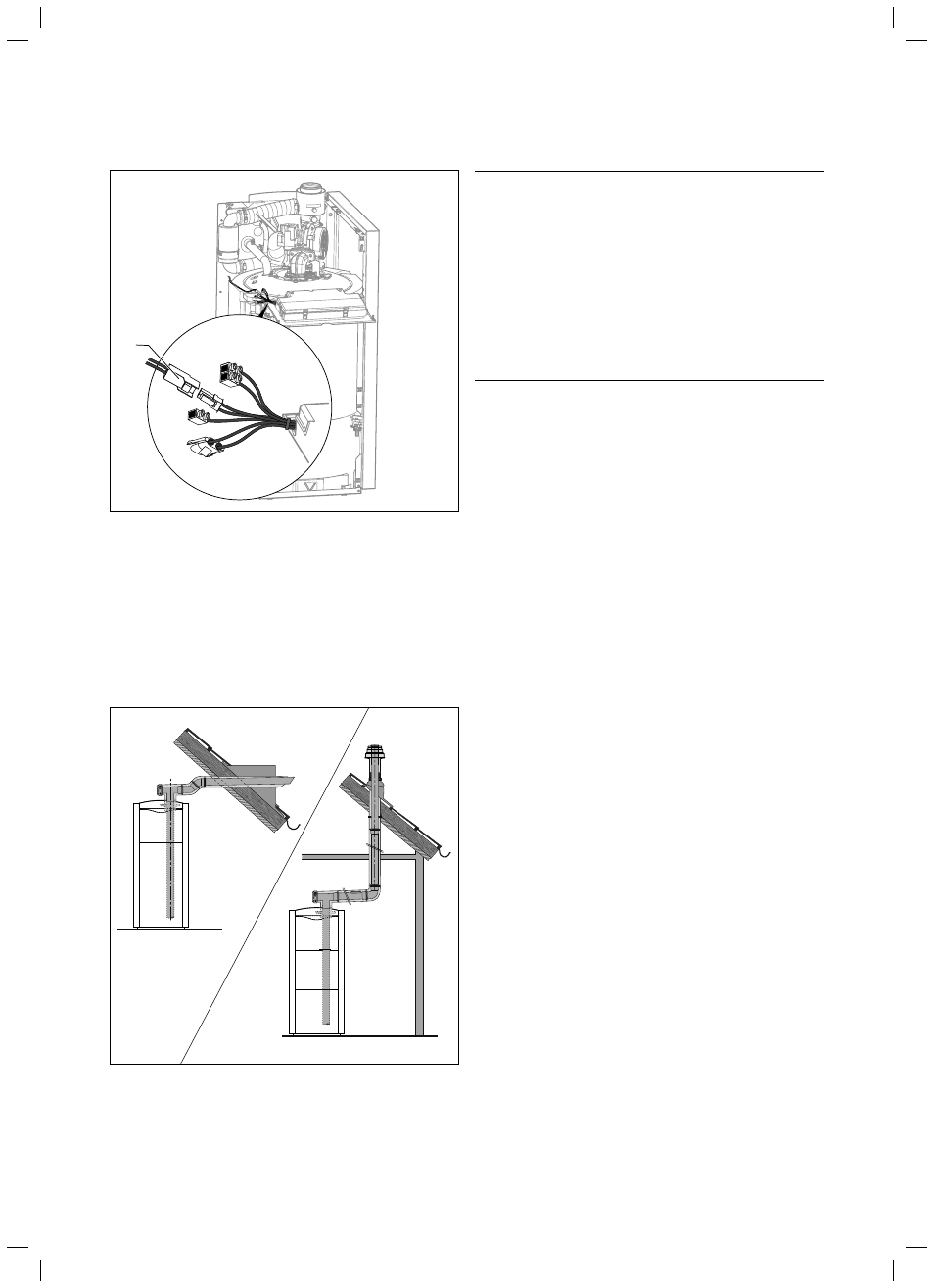

Рис. 5.6 Подключение датчика температуры водонагревателя
Пояснения к рисунку
2 Датчик температуры водонагревателя
5.6 Монтаж подвода воздуховодов/дымоходов
Аппарат можно комбинировать с концентрическим воздухово-
дом/дымоходом из пластмассы (Ø 80/125 мм), являющимся
принадлежностью Vaillant.
Рис. 5.7 Дымоход/воздуховод с принадлежностями Vaillant (примеры)
a Опасно!
Опасность отравления выходящими
отработанными газами!
Аппараты Vaillant сертифицированы совместно с
оригинальными системами воздуховода/дымохода.
Использование неоригинальных вспомогательных
комплектующих Vaillant может привести к физиче-
скому, материальному ущербу и неполадкам.
> Используйте только оригинальные воздуховоды/
дымоходы производства Vaillant.
> Соблюдайте указания по воздуховодам/дымохо-
дам соответствующего руководства по монтажу.
Выбор наиболее подходящей системы зависит от конкретного
случая монтажа и применения (см. также руководство по мон-
тажу воздухопровода/дымохода).
i Перед монтажом воздуховодов/дымоходов необхо-
димо монтировать задний щиток облицовки.
В аппаратах VKK 476 и 656 необходимо использо-
вать переходник 80/125 мм с измерительным отвер-
стием (арт. № 301369) для измерения в воздухово-
дах/дымоходах. Для других вариантов аппаратов он
используется опционально для улучшения доступно-
сти точек измерения.
i Учтите, что горизонтальный элемент дымохода дол-
жен прокладываться под уклоном к газовому котлу!
> Выполните монтаж линии отвода воздуха/продуктов сгорания
на основании руководства по монтажу, прилагающегося к
аппарату.
Все аппараты ecoVIT exclusiv автоматически адаптируются к воз-
духоводу/дымоходу так, что достигается номинальная мощность.
Установка отопительного аппарата 5
