8.6
Техобслуживание
горелки
8.6.1
Демонтировать
горелку
a
Предупреждение!
Опасность получения ожога от горячих деталей!
Горелка, все водопроводные конструктивные узлы и
вода системы отопления могут быть горячими и могут
стать причиной ожогов и ошпаривания.
> Выполняйте работы на этих узлах только после их
охлаждения.
При демонтаже соблюдайте следующий порядок действий:
> Закройте подачу газа к аппарату.
> Снимите крышку распределительной коробки.
> Удалите верхнюю часть облицовки аппарата.
Для модификаций мощностью 47 кВт и 65 кВт необходимо
дополнительно демонтировать щиток под облицовкой.
> Отвинтите предохранительный щиток запального электрода и
снимите запальный и заземляющий провода.
> Снимите запальный провод с ионизационного электрода.
> Вытащите кабель двигателя вентилятора и газовой арматуры.
> Удалите газовую трубу с нижней стороны газовой арматуры и
шланг давления с передней стороны.
3
2
1

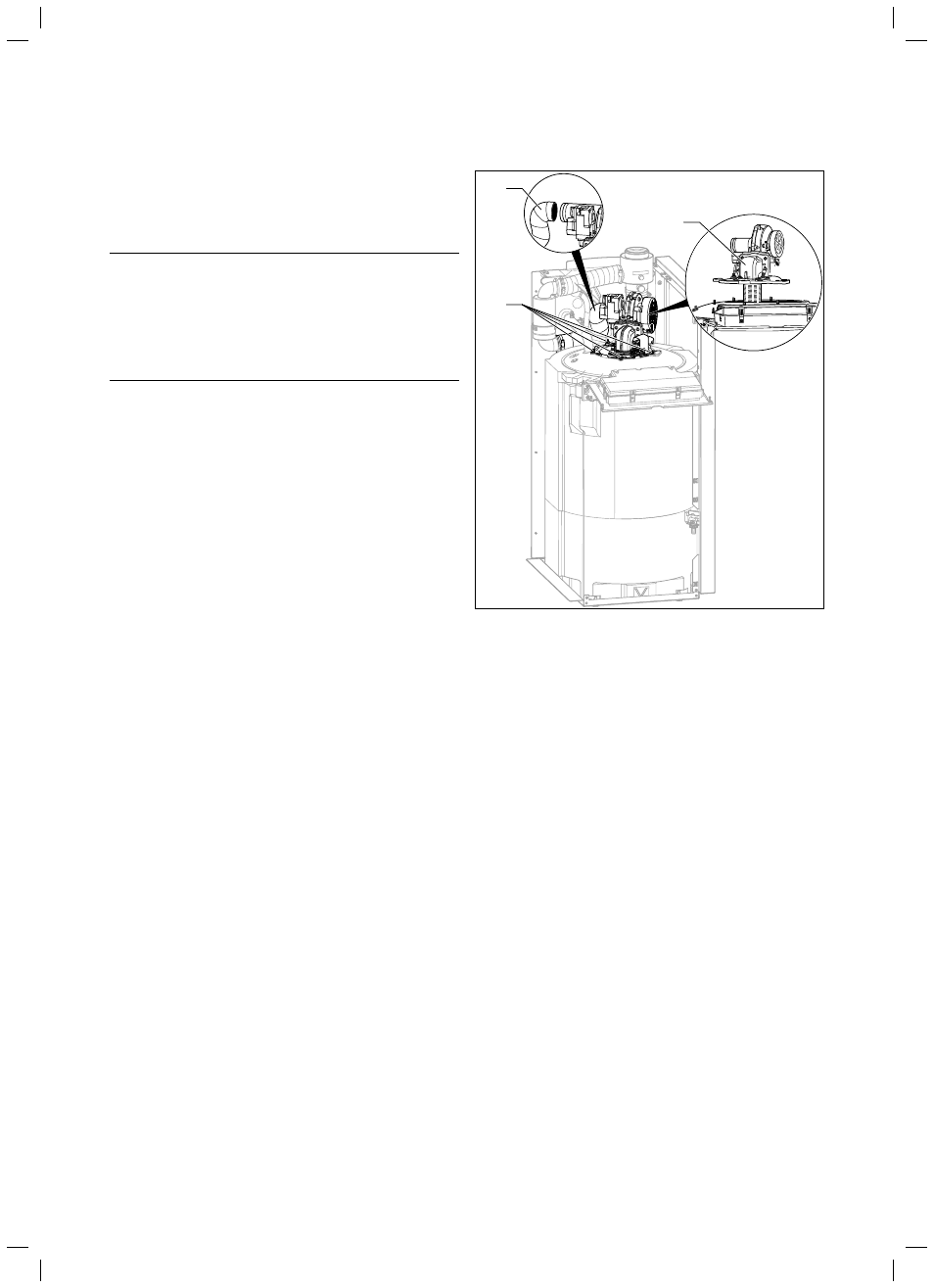

Рис. 8.1 Демонтаж горелки
> Вытащите воздуховсасывающий шланг (3) из патрубка
вентилятора.
> Ослабьте гайки (2).
> Вытащите горелку (1) из теплообменника.
> После демонтажа проверьте горелку и топочную камеру на
наличие повреждений и загрязнений, а также при необходи-
мости выполните очистку деталей согласно следующим
разделам.
8.6.2
Очистка
топочной
камеры
> Защитите откинутую вниз распределительную коробку от
водяных брызг.
> Очистите топочную камеру обычной уксусной эссенцией.
Затем промойте водой.
8.6.3
Проверка
горелки
Горелка не требует обслуживания и очистки.
> Проверьте поверхности горелки на повреждения, при
необходимости замените ее.
