Страница 14
14
Руководство по установке ecoVIT exclusiv 0020077401_02
4.4
Размеры
132
125
570
691
991
993
1221
A
1221
C
607,5
651
381
10-30
1)
2)
B
Ø 80/125
Rp 1
Rp 1
Rp 1

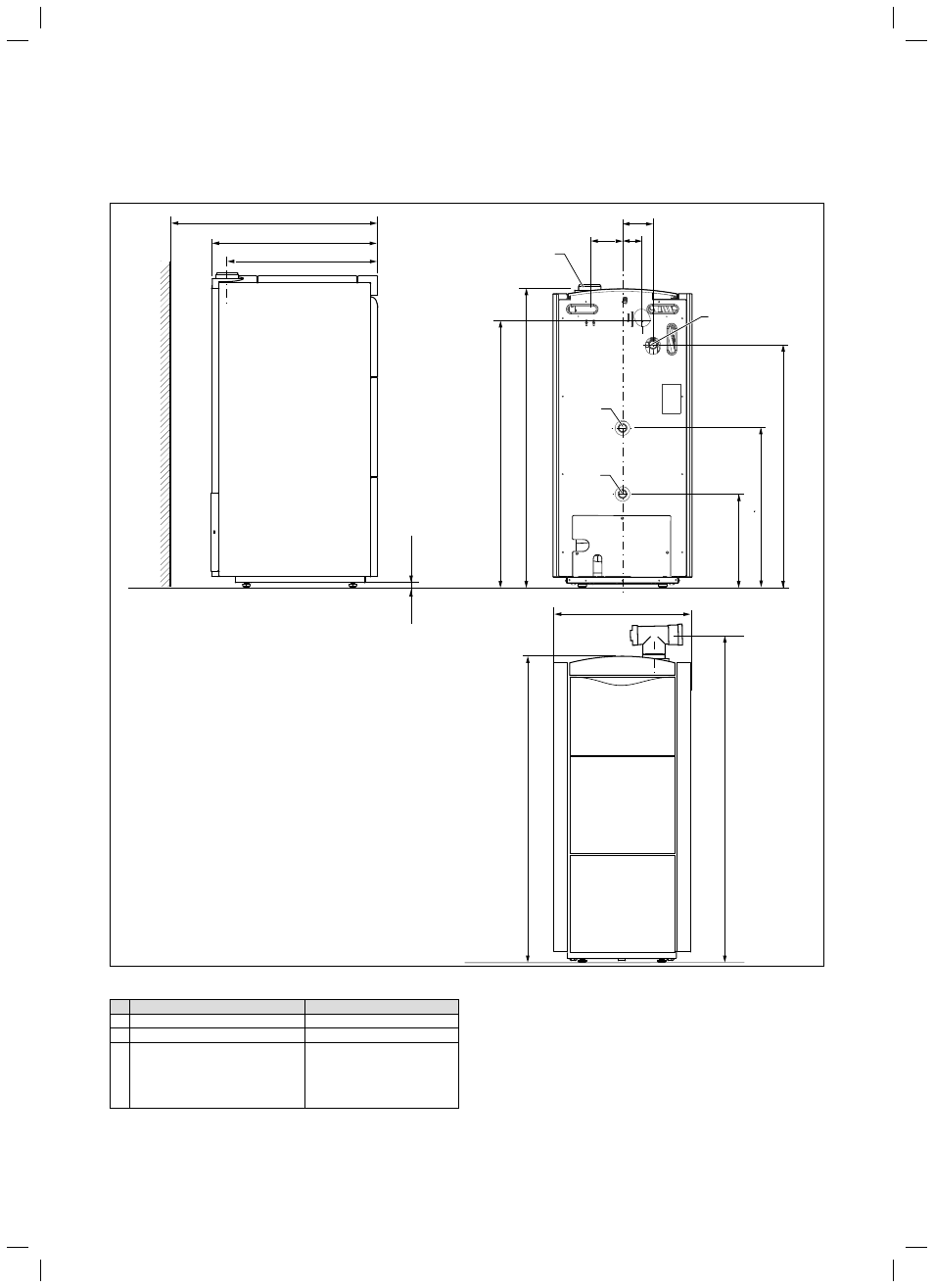

Рис. 4.2 Размеры
VKK 226, VKK 286, VKK 366
VKK 476, VKK 656
A
1117
1085
B
75
86
C
мин. 1350
(присоединительный патрубок отходя-
щих газов без проставки с отвер-
стием для проведения измерений,
артикул 301369)
мин. 1451
(присоединительный патрубок
отходящих газов с проставкой с
отверстием для проведения
измерений артикул 301369)
Табл. 4.2 Размеры
1)
Ножки регулируются по высоте на 20 мм
2)
Требуемое расстояние до стены:
- 300 мм для принадлежностей группы труб и насос для удаления
конденсата
- 400 мм для принадлежностей набора заполнения водонагревателя при
комбинации с водонагревателем actoSTOR
4 Монтаж отопительного аппарата
