Руководство по установке ecoVIT exclusiv 0020077401_02
5.8
Подключение
к
электросети
e
Опасно!
Опасность для жизни в связи с поражением
током на токоведущих зажимах!
На клеммах L и N бирюзового штекера даже при
выключенном главном выключателе есть напряжение.
> До начала работ на распределительной коробке
выключить подачу электропитания и предохранить
от неправомерного повторного включения!
e
Опасно!
Опасность для жизни из-за удара током на ком-
понентах аппарата, находящихся под напряже-
нием!
Ненадлежащим образом выполненное подключение
может отрицательно сказаться на эксплуатационной
безопасности аппарата и привести к травмам
людей и материальному ущербу. Особенно мы ука-
зываем на предписание VDE 0100 (немецкого
союза электротехников) и предписания соответству-
ющего предприятия энергоснабжения.
> Электроустановку должен выполнять специалист с
допуском, который несет ответственность за
соблюдение существующих стандартов и выпол-
нение директив.
e
Опасно!
Опасность для жизни из-за удара током на
линиях под напряжением!
> Проводите сетевой кабель и кабели малого
напряжения (например, линии питания датчиков)
раздельно. Для этого используйте разделенный на
две части кабельный канал с левой стороны.
i
Необходимо обеспечить доступ к главному выключа-
телю (4 на рис. 3.1), его нельзя перекрывать или
заграждать, чтобы в случае сбоя можно было выклю-
чить аппарат.
i
В газовых топочных аппаратах с общей номиналь-
ной тепловой мощностью больше 50 кВт необхо-
димо установить аварийный выключатель, который в
случае аварии будет прерывать подачу электриче-
ского тока к горелке на 2 контактах.
Рядом с аварийным выключателем нужно повесить
табличку с надписью "Аварийный выключатель
аппарата".
Аппарат оснащен соединительными штекерами системы ProE и
имеет готовую подсоединенную проводку. Сетевой кабель и все
другие соединительные кабели (напр., от регулятора комнатной
температуры) Вы можете присоединить к предусмотренным для
этого штекерам системы ProE.
Подключение соединений в распределительной коробке
Сеть электропитания, электрические принадлежности или регуля-
торы подключайте в распределительной коробке следующим
образом:
2
4
3
1

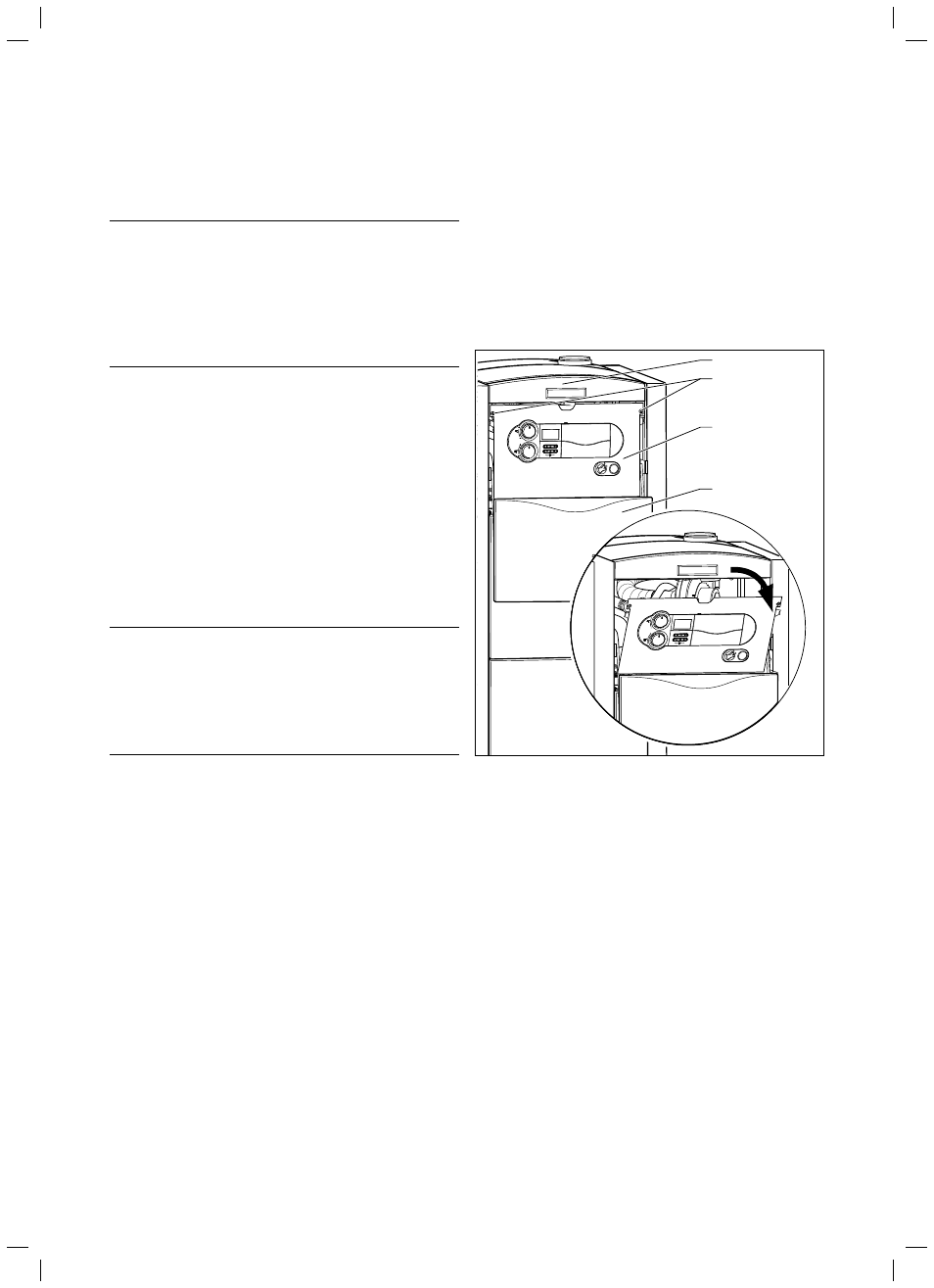

Рис. 5.10 Откинуть распределительную коробку
> Откройте переднюю откидную крышку (4), взявшись за уто-
пленную ручку и чуть приподняв заслонку (1) над передней
откидной крышкой. Передняя крышка автоматически откро-
ется вниз.
> Поверните оба болта (2) на 90° и откиньте распределитель-
ную коробку (3) вперед.
> Отщелкните заднюю часть крышки распределительной
коробки и откиньте ее вверх.
> Проведите провода через кабельный ввод в задней стенке
аппарата через аппарат в распределительную коробку.
