Руководство по установке ecoVIT exclusiv 0020077401_02

5.8.3

Подключение

регулятора

Подключение регулятора (регулятор вне блока электро-
ники)
Для регулирования системы отопления можно использовать пого-
дазивисимый регулятор внешней температуры с модулируемым
управлением горелки, напр., регуляторы Vaillant
calorMATIC 430, calorMATIC 630/2, calorMATIC 630/3 или
auroMATIC 630/2.
Датчик и конструктивные элементы установки, не указанные в
главе 5.8.2, подключаются к регулятору.
Электрическое подключение к регулятору отопления Vaillant
показано на рис. 5.14 или рис. 5.15.

Подключение регуляторов VRC 630, VRS 620 или VRC 430

> Выполняйте указания, приведенные в руководстве по эксплуа-

тации регулятора.

> Перед открыванием распределительной коробки отключите

подачу напряжения к аппарату и примите меры к защите от
случайного повторного включения.

> Соедините подключения „шина“ (красный штекер),

2-жильное, с одноименными подключениями в регуляторе
VRC 630, VRS 620 либо VRC 430 (только если VRC 430
установлен снаружи). Перемычка между клеммами 3 и 4
остается (лиловый штекер).

> В качестве альтернативы подключите регулятор VRC 430 вме-

сто заглушки на панели управления конденсационного газо-
вого котла (внутренняя установка).

Подключение регулятора VRC 430

Датчик бойлера

ϑ

Отопительный
циркуляционный
насос котлового
контура насос

Насос загрузки
водонагревателя
загруз.

Сеть

Котёл

Шина

красный

+

-

0 - DCF- AF

DCF / AF

X4

1

Краевой штекер

красный

синий

X1

3

X1

8

X1

Насос

1

зеленый

Сеть

бирюзовый

белый

фиолетовый

Насос

2

серый

красный

Шина

VRC 430

(только при внешнем монтаже)

AF

1

0

0

RF

DCF

6

FB

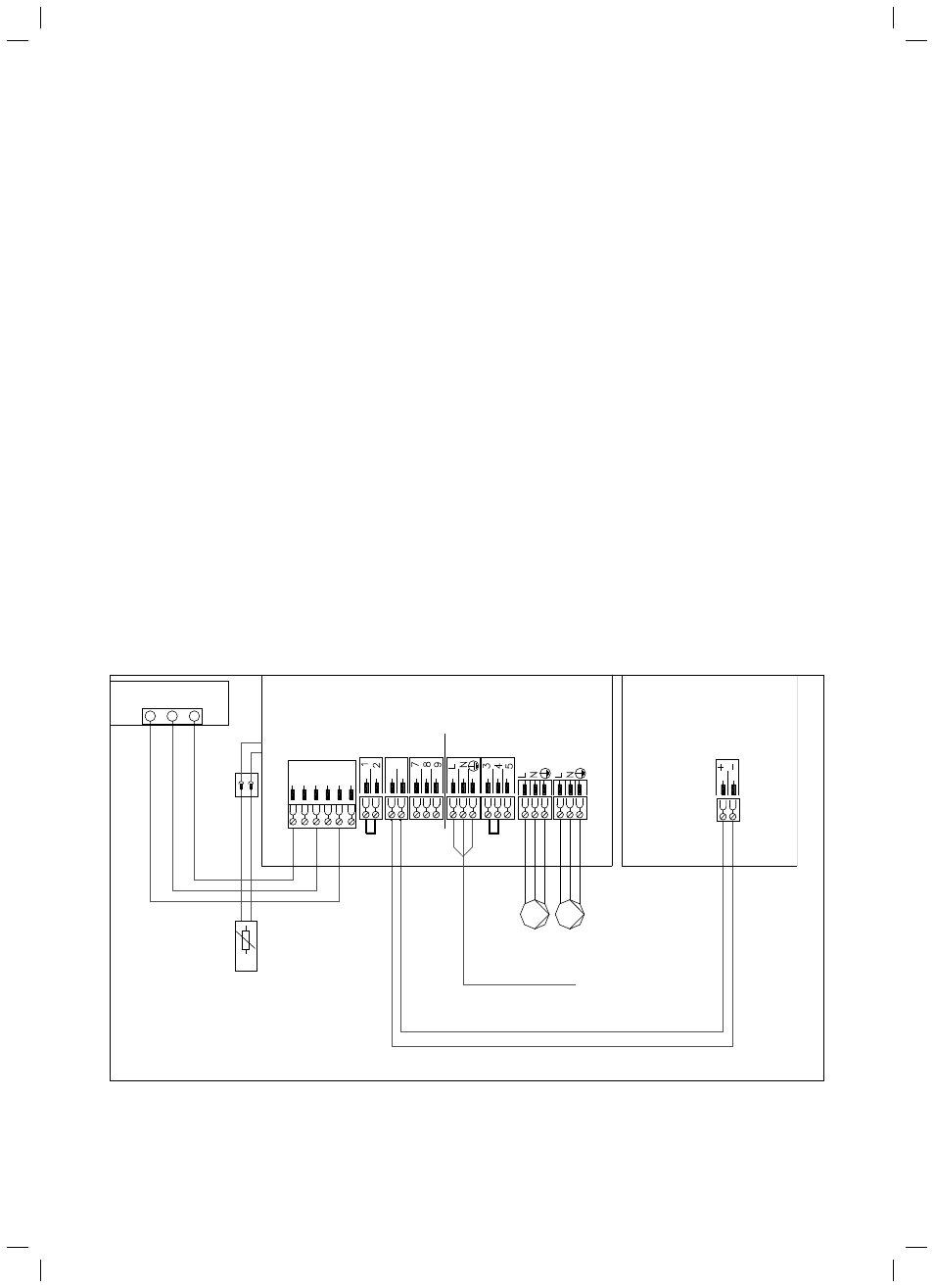

Рис. 5.14 Подключение регулятора VRC 430
