96

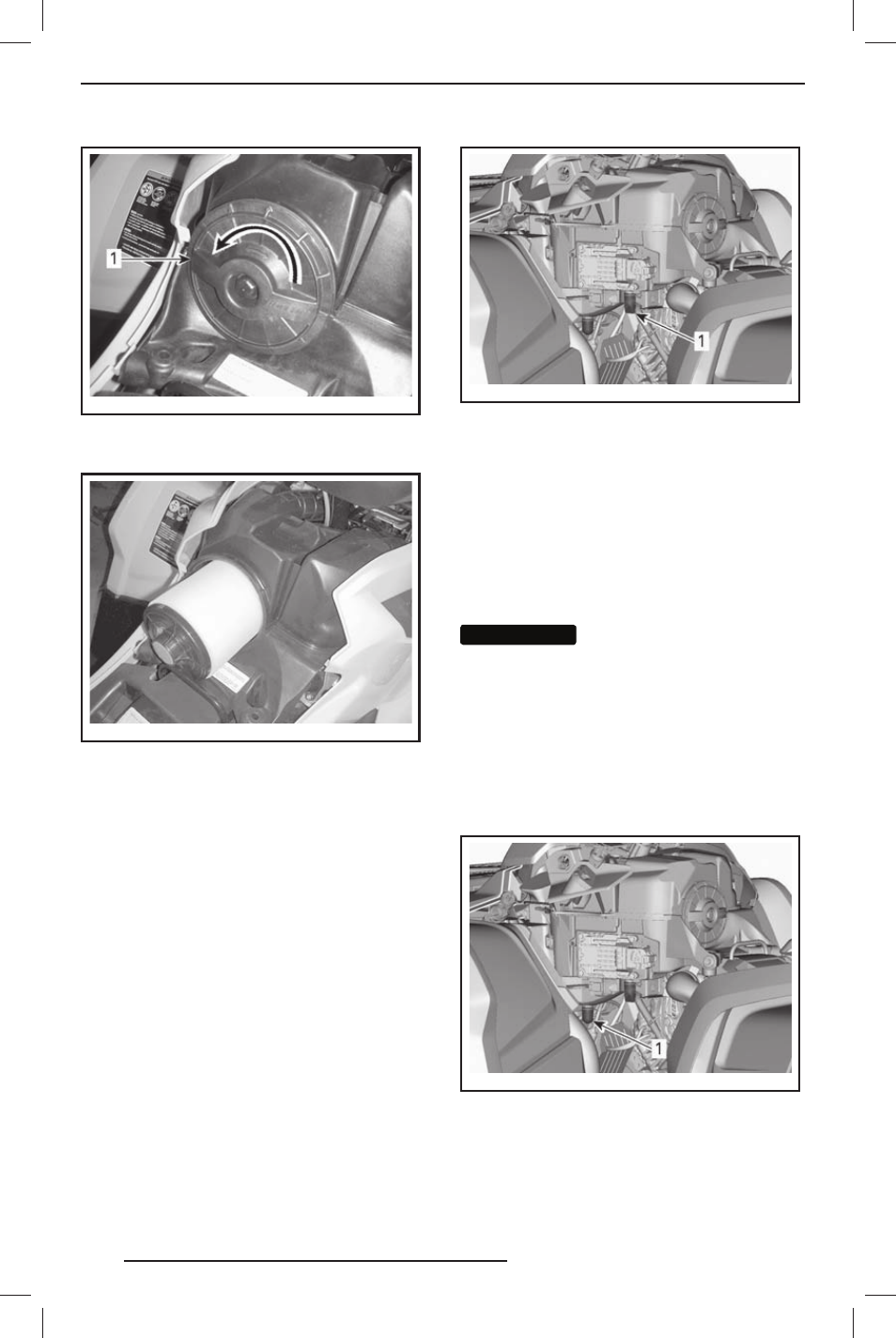

vmo20 12-0 12-039 _a
1. Крышка воздушного фильтра
4. Извлеките воздушный фильтр.
vmo20 12-0 12-038
СНЯТИЕ ВОЗДУШНОГО ФИЛЬТРА
Проверка состояния/слив воды
из корпуса воздушного фильтра
двигателя
1. Снимите левую боковую панель. См.
«КОРПУС».
2. Слейте жидкость из дренажной труб-
ки корпуса воздушного фильтра.
vmr2012 -010 -017_a
ТИПОВОЙ ВАРИАНТ — ДЛЯ НАГЛЯДНОСТИ
НЕКОТОРЫЕ КОМПОНЕНТЫ СНЯТЫ
1. Дренажная трубка корпуса воздушного фильтра
3. Убедитесь в отсутствии загрязне-
ний в «грязной» камере воздушного
фильтра.
– При обнаружении каких-либо за-
грязнений или жидкости, очистите
камеру воздушного фильтра с по-
мощью пылесоса.
ВНИМАНИЕ ВНИМАНИЕ Не подавайте сжатый
воздух в камеру воздушного фильтра.
4. Проверьте дренажную трубку воз-
душного фильтра («чистая» камера).
– При обнаружении каких-либо за-
грязнений или воды, обратитесь
к разделу «СПЕЦИАЛЬНЫЕ ОПЕ-
РАЦИИ».
– Установите источник загрязнений.
vmr2012 -010 -017_b
ТИПОВОЙ ВАРИАНТ — ДЛЯ НАГЛЯДНОСТИ
НЕКОТОРЫЕ КОМПОНЕНТЫ СНЯТЫ
1. Дренажная трубка воздушного фильтра
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
