109
vmo20 06-0 07-032 _a

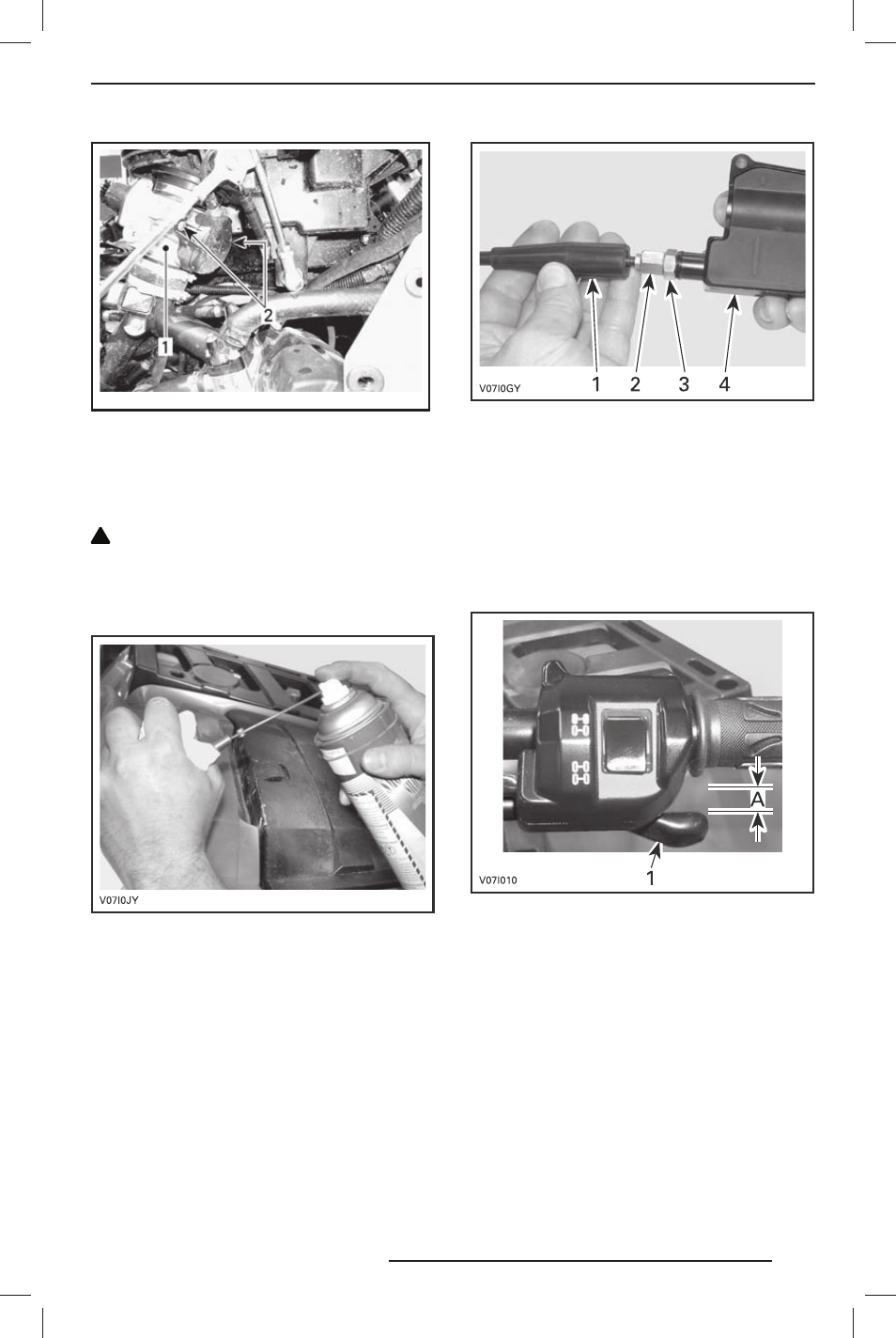

1. Корпус дроссельной заслонки
2. Винты боковой крышки
Вставьте носик маслёнки в торец регу-
лировочной муфты троса дроссельной
заслонки.
! ОСТОРОЖНО Всегда используйте
средства защиты кожи и глаз. Хими-
ческие препараты могут стать при-
чиной раздражения кожи и травм
органов зрения.
ТИПОВОЙ ВАРИАНТ
ПРИМЕЧАНИЕ: Оберните ветошью
регулировочную муфту троса дрос-
селя во избежание попадания на него
смазки.
Вводите смазку, пока она не пройдёт
через весь трос.
Установите и отрегулируйте трос.
Регулировка троса дроссельной
заслонки
Сдвиньте защитный чехол, чтобы стала
видна регулировочная муфта троса.
1. Чехол троса
2. Регулировочная муфта троса
3. Контргайка
4. Кожух рычага дроссельной заслонки
Ослабьте контргайку. Вращая регули-
ровочную муфту, скорректируйте сво-
бодный ход рычага дросселя.
ПРИМЕЧАНИЕ: Свободный ход изме-
ряется от конца рычага дроссельной
заслонки.
1. Рычаг дроссельной заслонки
A. 2 мм
Затяните контргайку, установите на ме-
сто чехол.
Установите рычаг переключения пере-
дач в положение «PARK» и запустите
двигатель.
Чтобы проверить регулировку троса,
поверните руль до упора вправо и за-
тем до упора влево. Если частота вра-
щения коленчатого вала увеличивает-
ся, то свободный ход рычага дросселя
требуется отрегулировать заново.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
