116
vmo20 08-0 01-002 _a

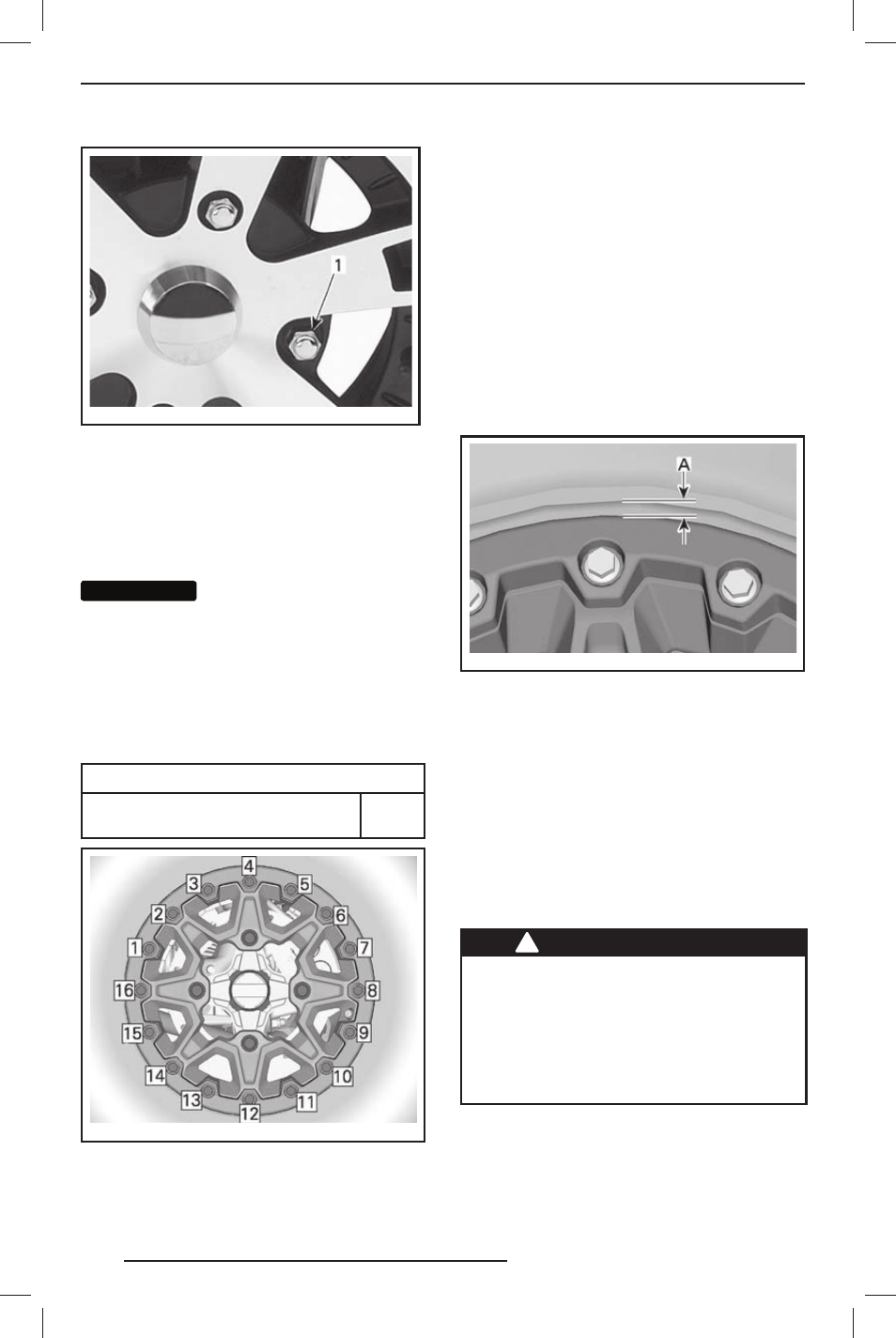

ТИПОВОЙ ВАРИАНТ — АЛЮМИНИЕВЫЕ ДИСКИ
1. Гайка крепления колеса (колпачковая гайка)
Проверка состояния фиксирующего
кольца
Затяжка фиксирующего кольца
Модели Renegade X xc
ВНИМАНИЕ ВНИМАНИЕ Чтобы не допустить по-
вреждения винтов крепления фик-
сирующего кольца, при их затяжке
н е д о п ус к а е т с я и с п о л ь з о в а н и е
ударного инструмента.
1. Затяните все винты необходимым
моментом затяжки в указанной по-
следовательности.
МОМЕНТ ЗАТЯЖКИ
Винты крепления фиксирующего
кольца
8 Н•м
vmr2012 -038 -001_c
ПОСЛЕДОВАТЕЛЬНОСТЬ ОКОНЧАТЕЛЬНОГО
ЭТАПА ЗАТЯЖКИ
2. Затягивайте винты на несколько
оборотов за один проход, чтобы
равномерно распределить нагрузку
на фиксирующее кольцо.
ПРИМЕЧАНИЕ: Незначительная дефор-
мация фиксирующего кольца вслед-
ствие прилегания к борту шины явля-
ется нормальным явлением.
Проверка зазора фиксирующего кольца
Модели Renegade X xc
1. Проверьте зазор между шиной и фик-
сирующим кольцом, он должен быть
одинаковым со всех сторон.
vmr2012 -038 -003_a
А. Зазор между шиной и кольцом
Если зазор не соответствует приведён-
ному выше условию, обратитесь к авто-
ризованному дилеру Can-Am.
Рулевое управление
Проверка рулевого управления
Наконечники рулевых тяг
Проверьте состояние чехлов наконеч-
ников рулевых тяг и убедитесь в отсут-
ствии трещин.
! ПРЕДОСТЕРЕЖЕНИЕ
При наличии трещин наконечники
рулевых тяг необходимо заменить.
При обнаружении ненормального
свободного хода необходимо про-
верить рулевое управление. Обра-
титесь к авторизованному дилеру
Can-Am.
Подвеска
Смазка передней подвески
Смажьте передние А-образные рычаги
через пресс-масленки.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
