Расположение заднего блока предохранителей – Инструкция по эксплуатации BRP Can-Am Renegade 1000 2013
Страница 113
112
vmo20 12-0 14-011 _a

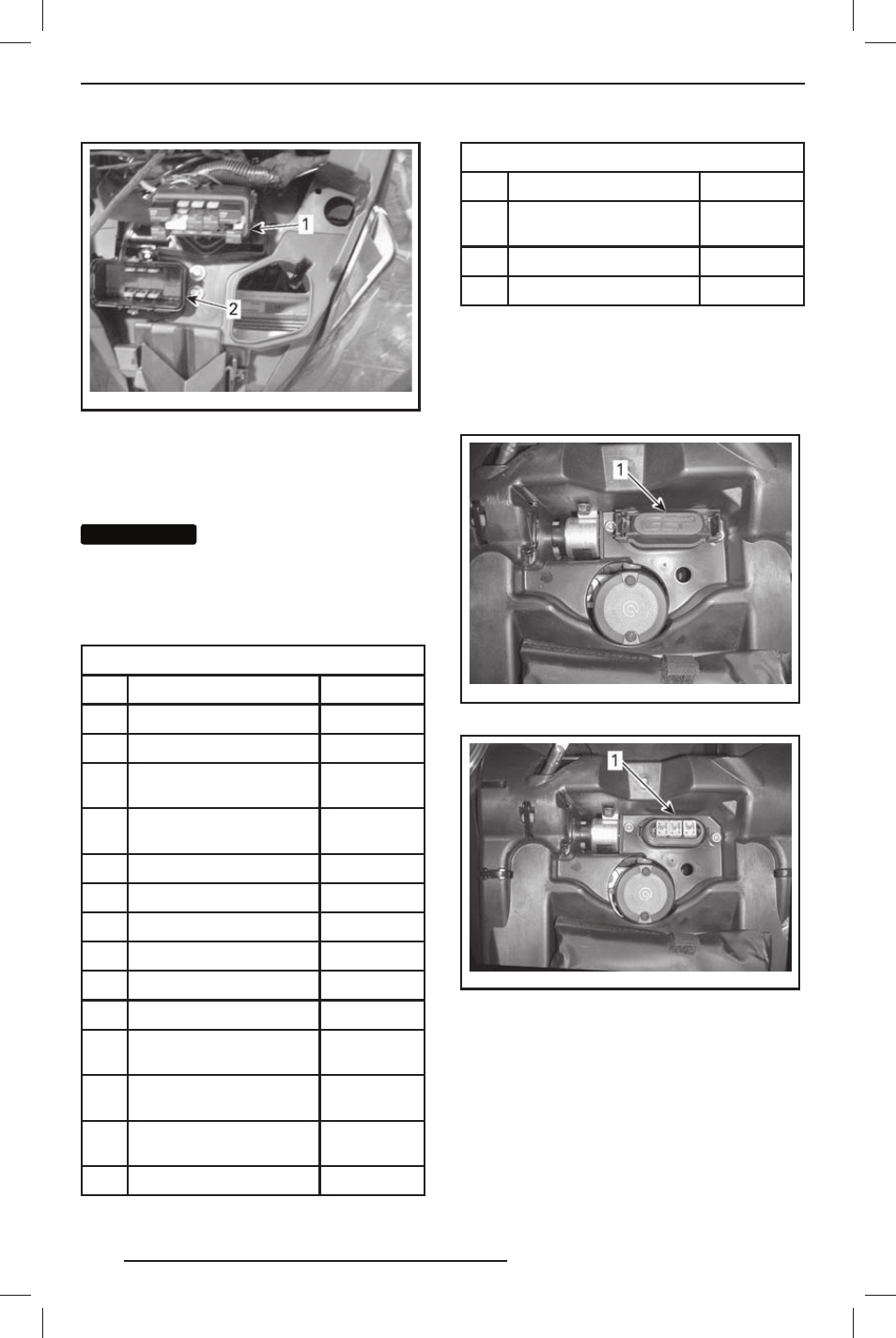

1. Передний блок предохранителей
2. Крышка переднего блока предохранителей
ПРИМЕЧАНИЕ: Расположение предо-
хранителей указано на обратной сто-
роне крышки блока предохранителей.
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается разме-
щение каких-либо предметов в пе-
реднем сервисном отсеке.
Описание переднего блока
предохранителей
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
R1
Реле вентилятора
—
R2
Главное реле
—
R3
Реле доп. оборудо-
вания
—
R4
Реле приборов осве-
щения
—
R5
Реле топливного насоса
—
R8
Реле стоп-сигналов
—
F4
Информационный центр
10 A
F5
Форсунки/зажигание
5 A
F6
ECM
5 A
F7
2WD/4WD
5 A
F8
Замок зажигания, реле
стартера
5 A
F9
Вентилятор системы
охлаждения
25 A
F10
Органы управления для
EC (модели для ЕС)
5 A
F11
Световые приборы
30 A
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F12
Электрическая розет-
ка (пост. тока)
15 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A
Расположение заднего блока
предохранителей
Задний блок предохранителей распола-
гается под сиденьем, рядом с аккумуля-
торной батареей.
vmo20 12-0 12-035 _b
1. Крышка заднего блока предохранителей
vmo20 12-0 12-034 _a
1. Задний блок предохранителей
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
