91

!

ПРЕДОСТЕРЕЖЕНИЕ

– Перевозка пассажира на багаж-

нике запрещена.

– Груз не должен ограничивать

поле зрения водителя или пре-
пятствовать управлению мото-
вездеходом.

– Не перегружайте мотовездеход.
– Убедитесь, что груз надёжно за-

креплён и не выступает за пре-
делы багажников.

Данные о допустимой нагрузке приве-
дены в разделе «ТЕХНИЧЕСКИЕ ХАРАК-
ТЕРИСТИКИ
».

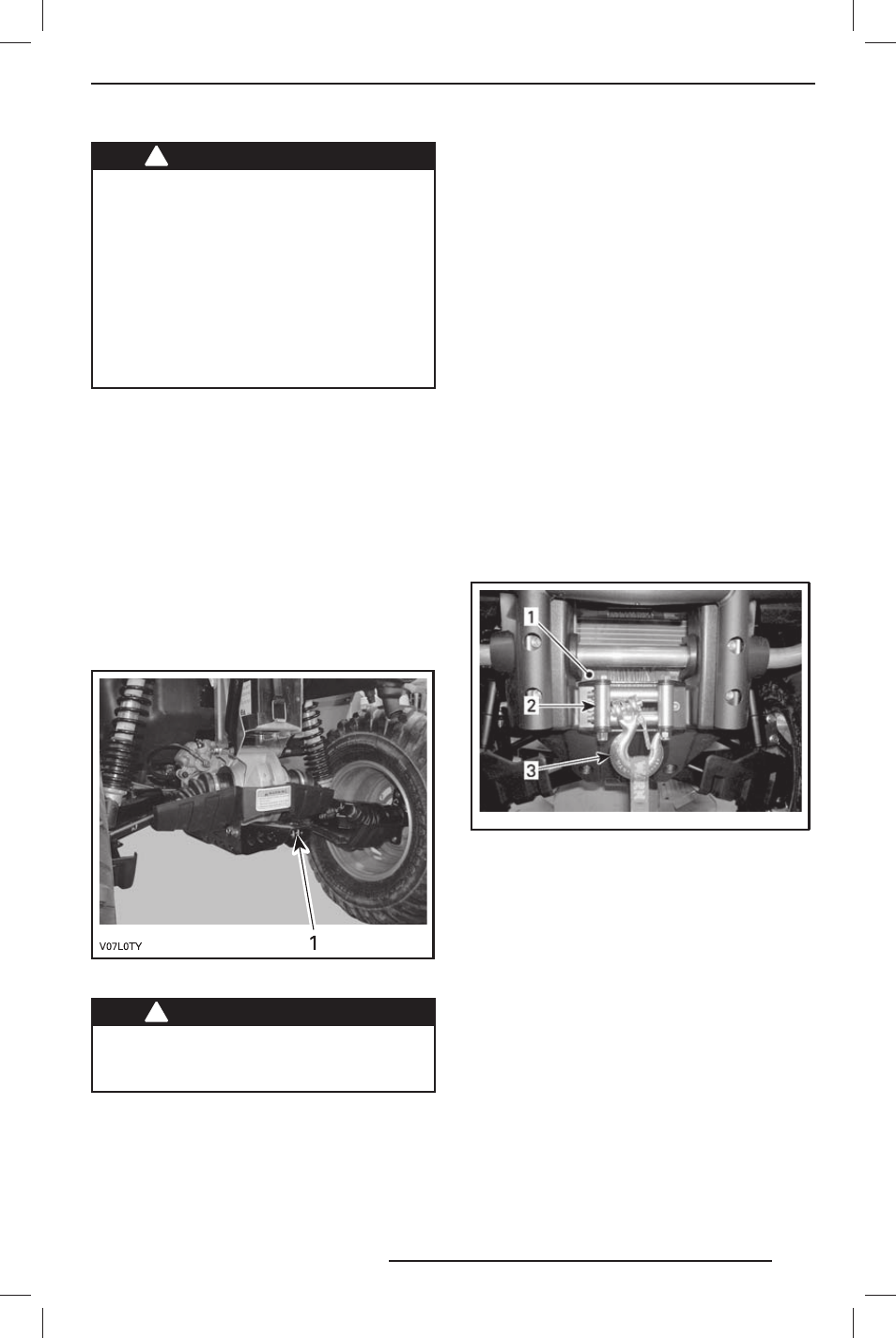

21) Сцепное устройство

Устройство предназначено для уста-
новки шарового шарнира при букси-
ровке прицепа. Подберите и устано-
вите шаровой шарнир в соответствии
с рекомендациями изготовителя. Реко-
мендации по перевозке и буксировке
грузов см. в разделе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
».

1. Сцепное устройство

!

ПРЕДОСТЕРЕЖЕНИЕ

Размер шарового шарнира должен
соответствовать параметрам бук-
сируемого груза.

ПРИМЕЧАНИЕ: Чтобы обеспечить пра-
вильную установку, следуйте рекомен-
дациям, предоставленным производи-
телем устройства.

22) Возимый комплект

инструментов

Комплект инструментов расположен
в заднем багажном отделении. В ком-
плект входят инструменты, необходи-
мые для проведения элементарного
технического обслуживания, настоя-
щее Руководство и, на моделях XT, Ру-
ководство по эксплуатации лебёдки.

23) Лебёдка

МОДЕЛИ XT

Более подробная информация приве-
дена в «РУКОВОДСТВЕ ПО ЭКСПЛУАТА-
ЦИИ ЛЕБЁДКИ
», входящем в комплект
поставки мотовездехода.

vmo20 07-0 03-016 _a

1. Лебёдка
2. Роликовый тросоукладчик
3. Крюк лебёдки

24) Переключатель

управления лебёдкой

МОДЕЛИ XT

Перек лючатель предназначен д ля
управления наматыванием /разматы-
ванием троса лебёдки.

Для разматывания троса лебёдки наж-
мите на левую грань переключателя
(OUT).

Для наматывания троса — на правую
грань (IN).

ОРГАНЫ УПРАВЛЕНИЯ/ПРИБОРЫ/ОБОРУДОВАНИЕ
