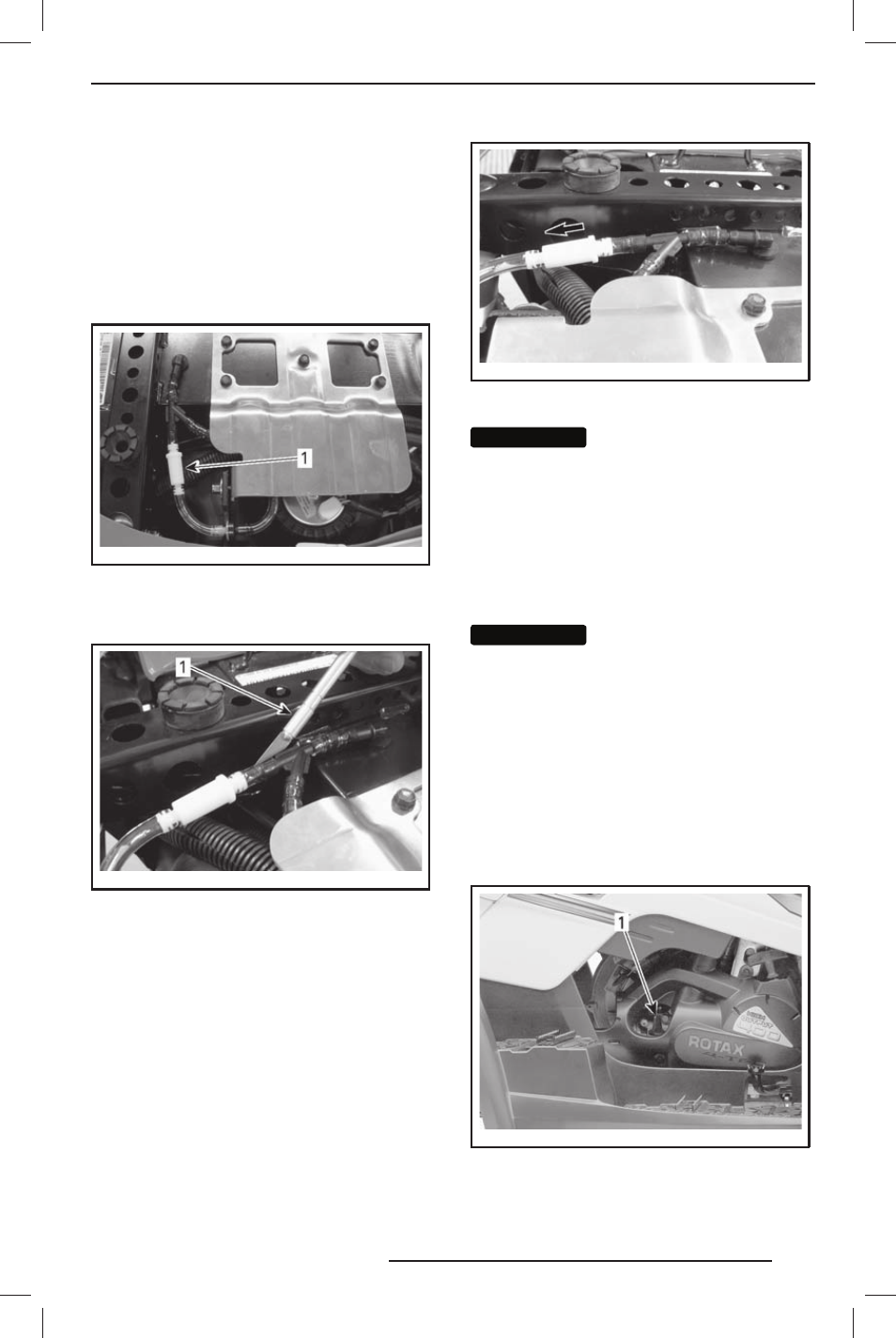

113
Фильтр системы вентиляции
топливного бака
Замена фильтра системы
вентиляции топливного бака
1. Снимите сиденье.
2. Определите расположение фильтра
вентиляции топливного бака.
vmo20 11-0 06-100 _a
1. Фильтр системы вентиляции топливного бака
3. Снимите фильтр, осторожно разре-
зав шланги с двух сторон.
vmo20 11-0 06-101 _a
ТИПОВОЙ ВАРИАНТ — ОСТОРОЖНО РАЗРЕЖЬТЕ
ШЛАНГ
1. Режущий инструмент
4. Замените оба шланга магистрали
вентиляции топливного бака.
5. Установите новый фильтр таким об-
разом, чтобы стрелка была направле-
на за пределы мотовездехода.
vmo20 11-0 06-102 _a
СТРЕЛКА УКАЗЫВАЕТ ЗА ПРЕДЕЛЫ МОТОВЕЗ-
ДЕХОДА
ВНИМАНИЕ ВНИМАНИЕ В целях предотвраще-
ния отсоединения убедитесь, что
в с е ш л а н г и п р а в и л ь н о о д е т ы
на фитинги.
6. Установите сиденье на место.
Моторное масло
Уровень моторного масла
ВНИМАНИЕ ВНИМАНИЕ Постоянно контроли-
руйте и, при необходимости, попол-
няйте запас масла в системе смазки
двигателя. Не переливайте. Недо-
статок масла в двигателе/коробке
передач может привести к серьёз-
ному повреждению деталей двига-
теля/коробки передач. Вытирайте
потеки масла.
ПРИМЕЧАНИЕ: Во время проверки
уровня масла, осмотрите моторный
отсек на наличие утечек.
vmo20 08-0 16-012 _a
ПРАВАЯ СТОРОНА ДВИГАТЕЛЯ
1. Щуп
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
