126

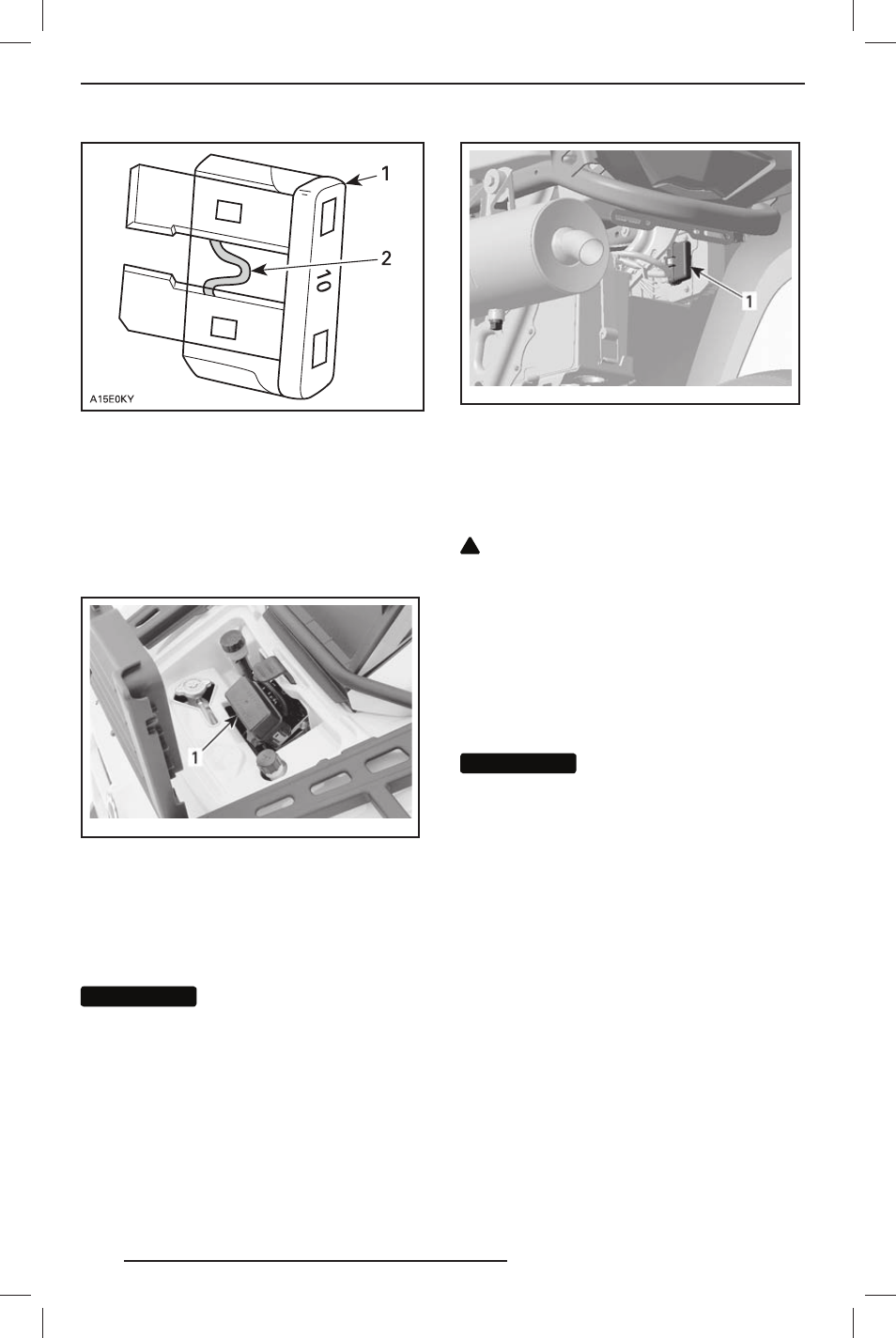

ТИПОВОЙ ВАРИАНТ
1. Предохранитель
2. Нить
Расположение предохранителей
Предохранители располагаются в пе-
реднем блоке предохранителей и в
задней части мотовездехода рядом
с аккумуляторной батареей.
vmo20 08-0 19-011 _c
1. Передний блок предохранителей
F1: Предохранитель блока ECM (5 A)
F2: Вентилятор (20 A)
F3: Предохранитель блока ECM (7,5 A)
F4: Информационный центр, задний фонарь,
диагностический разъём (7,5 A)
F5: Топливный насос
F6: Доп. оборудование (20 A)
ВНИМАНИЕ
ВНИМАНИЕ
Не допускается разме-
щение каких-либо предметов в пе-
реднем сервисном отсеке.
vmo20 08-0 19-036 _a
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ В ЗАДНЕЙ
ЧАСТИ МОТОВЕЗДЕХОДА
1. Основной (30 A) (КРАСНЫЙ/СЕРЫЙ провод)
Доп. оборудование (30 A) (КРАСНЫЙ/ЗЕЛЁ-
НЫЙ провод)
Световые приборы
!
ОСТОРОЖНО Перед заменой не-
исправной лампы поверните ключ
з а ж и г а н и я в п о л ож е н и е « O F F »
(выкл.).
После замены перегоревшей лампы
обязательно проверьте работоспособ-
ность соответствующего светового
прибора.
Замена ламп головного света
ВНИМАНИЕ
ВНИМАНИЕ
Не прикасайтесь паль-
цами к колбе галогенной лампы,
так как это сокращает срок её служ-
бы. Оставленные на лампе следы
пальцев сотрите изопропиловым
с п и р т о м , ко т о р ы й н е о б р а з уе т
плёнку на её поверхности.
Порядок замены ламп головного цвета.
Выверните винты держателя резиново-
го кожуха фары.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
