77
8. Нажмите на инструмент вниз, чтобы
нижнее кольцо оказалось на одном
уровне с нижней частью накладки
опорного полоза.

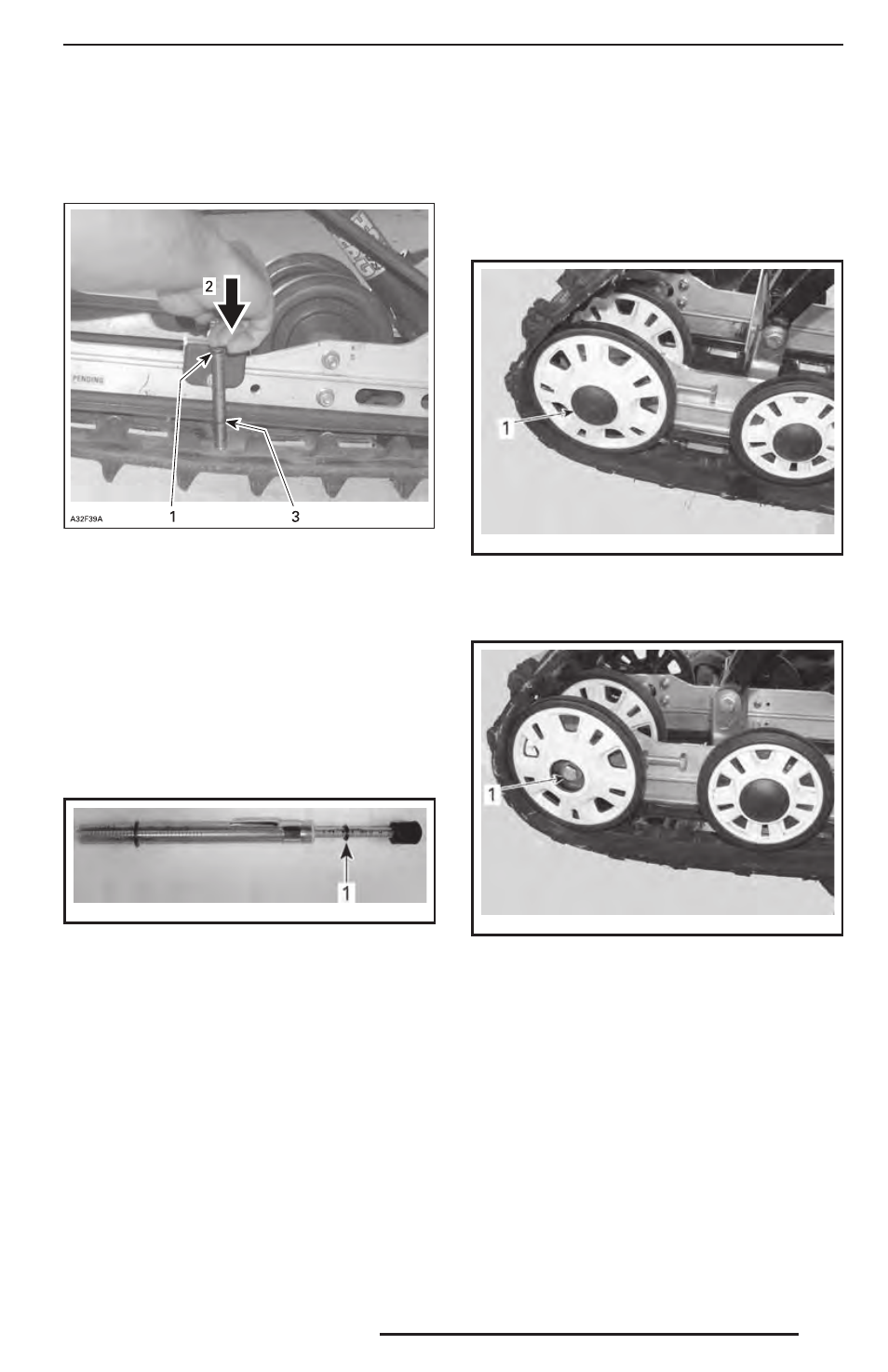

ТИПОВОЙ ВАРИАНТ
1. Верхнее кольцо в положении, соответствую-
щем усилию 7,3 кг
2. Нажимайте на верхнюю часть инструмента,
пока она не войдёт в соприкосновение с верх-
ним кольцом
3. Измеренная величина прогиба гусеницы (значе-
ние прогиба для Вашей модели снегохода приве-
дено в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ»)
9. Считайте величину нагрузки, зафикси-
рованную с помощью верхнего коль-
ца инструмента.
mmr200 9-133-003_a
СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо
10. Полученное значение нагрузки долж-
но соответствовать данным, приве-
дённым в следующей таблице, также
обратитесь к разделу «ТЕХНИЧЕС-
КИЕ ХАРАКТЕРИСТИКИ» настояще-
го Руководства.
11. Если полученное значение не со-
ответствует данным, приведённым
в таблице, отрегулируйте натяжение
гусеницы. Более подробная информа-
ция приведена в параграфе «РЕГУЛИ-
РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».
Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасно-
сти (ключ DESS) с контактного устрой-
ства.
2. Снимите колпачки задних катков (если
установлены).
fmr2008 -048-007_ a
1. Колпачок правого заднего направляющего катка
3. Ослабьте болты крепления задних
направляющих катков.
fmr2008 -048-008_ a
1. Болт крепления правого заднего направляю-
щего катка
4. Вращением регулировочных болтов
установите требуемое натяжение гу-
сеницы.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
