ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преиму-

щественно используйте силу ног.

Не предпринимайте попыток поднять

переднюю или заднюю часть снегохо-

да, если это превосходит Ваши физи-

ческие возможности. Для подъёма

снегохода используйте соответству-

ющие технические средства или об-

ратитесь к кому-нибудь за помощью.

вниманиЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

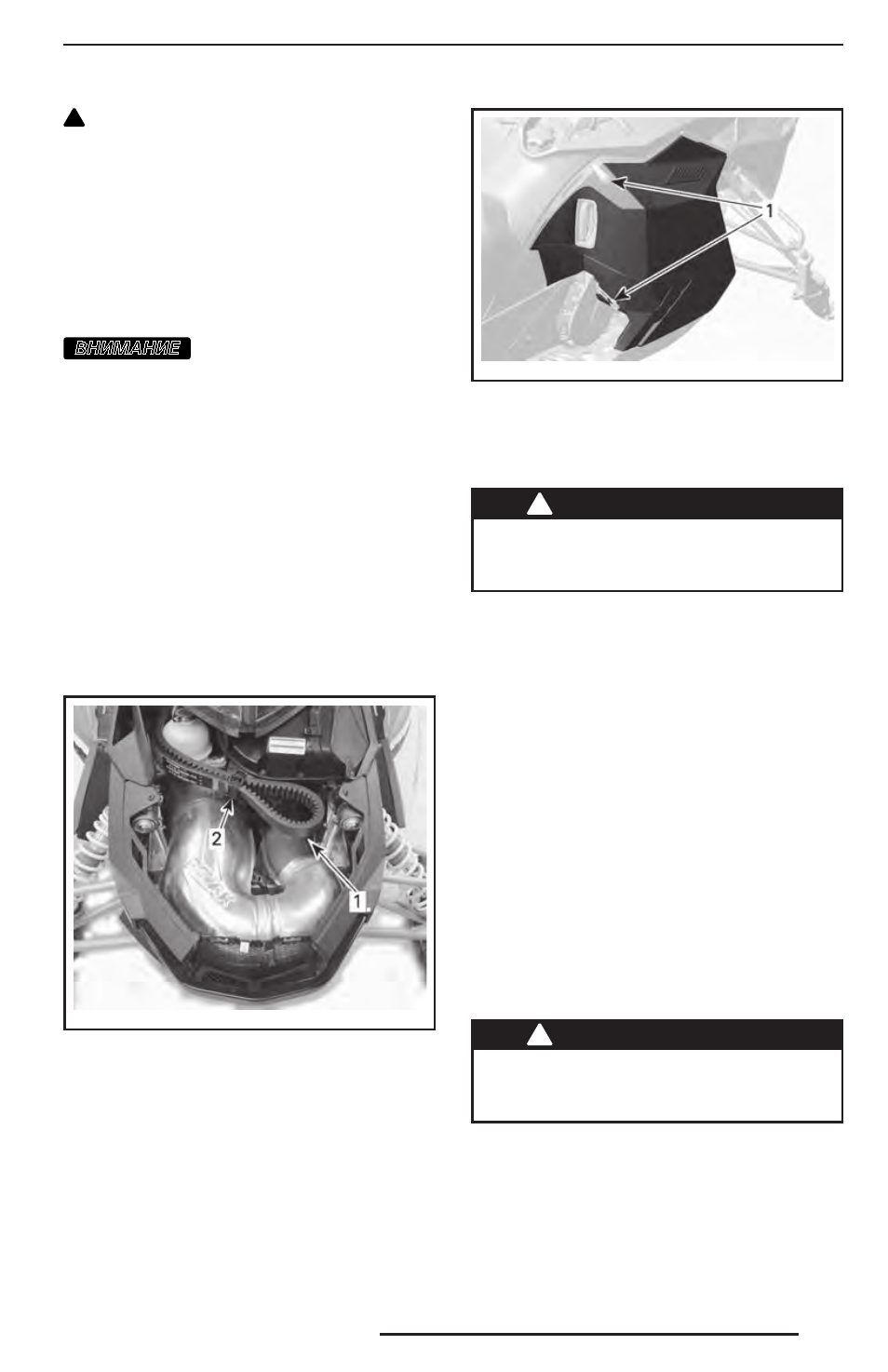

13) Держатель запасного

ремня вариатора

Держатель предназначен для крепления

запасного ремня вариатора. Запасной

ремень вариатора не входит в комплект

поставки снегохода.
Снимите капот, см. «КАПОТ» в текущем

разделе.
Расположите ремень вариатора в дер-

жателе, как показано на рисунке, и за-

крепите его с помощью застёжки типа

«липучка».

fmo2012-009-006_a

1. Запасной ремень вариатора.
2. Застёжка типа «липучка»

14) Боковые панели

Открывание и закрывание

боковой панели
Чтобы открыть боковую панель, растяни-

те и освободите фиксаторы, слегка при-

поднимите верхнюю часть панели и от-

кройте панель в сторону.

mmo2 008 -003-075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание боковой панели осущест-

вляется в обратной последовательности.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

Снятие и установка боковой панели
Для снятия боковой панели откройте её,

а затем поднимите. Освободите нижнюю

петлю из прорези, затем, опустив па-

нель, освободите верхнюю петлю.
1. Откройте боковую панель в соответст-

вии с описанием, приведённым в те-

кущей главе.

2. Поднимите боковую панель, затем

освободите нижнюю часть из паза.

3. Опустите боковую панель, затем осво-

бодите верхнюю часть из паза.

4. Снимите боковую панель.
Установка боковой панели осуществля-

ется в последовательности, обратной

снятию.
