58
fbl2012-001-020_ a

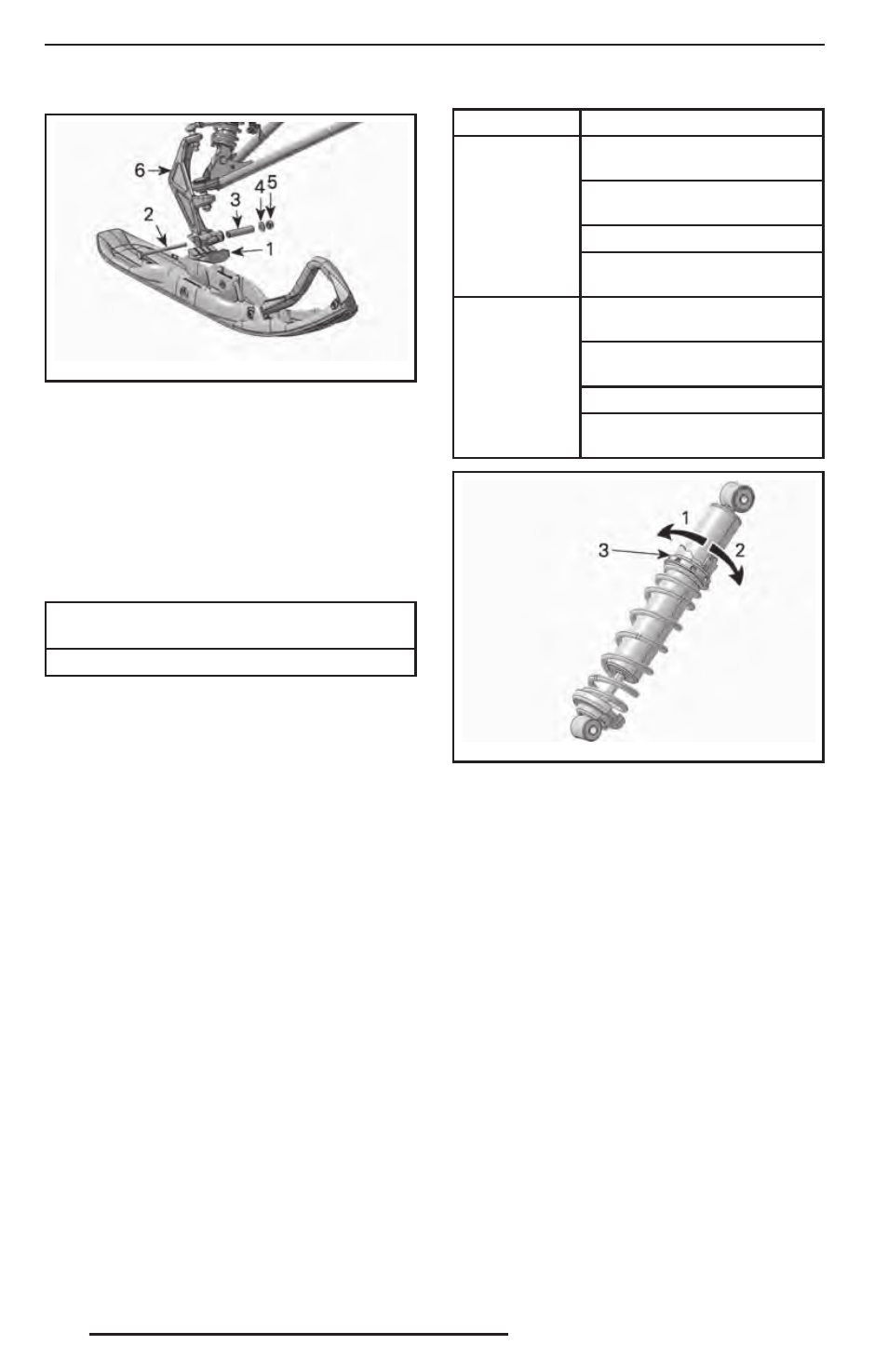

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ПОКАЗА-
НА ПРАВАЯ СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Втулка опоры лыжи (в отверстии опоры лыжи)
4. Плоская шайба
5. Гайка
6. Опора лыжи
4. Установите остальные компоненты
и затяните гайку указанным моментом.
МОМЕНТ ЗАТЯЖКИ БОЛТА
КРЕПЛЕНИЯ ЛЫЖИ
(48 ± 6) Н•м
ПРИМЕЧАНИЕ: Убедитесь, что ширина
снегохода не превосходит максимально
допустимую ширину, установленную для
движения по трассе. Ознакомьтесь с тре-
бованиями местного законодательства.
Передние пружины
Преднатяг передних пружин оказы-
вает влияние на жёсткость передней
подвески.
Преднатяг передних пружин также ока-
зывает влияние на управляемость.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
ДЕЙСТВИЕ РЕЗУЛЬТАТ
Увеличение
предвари-
тельного
натяжения
Более жёсткая передняя
подвеска
Выше передняя часть
снегохода
Более точное управление
Улучшение демпфирова-
ния неровностей
Уменьшение
предвари-
тельного
натяжения
Более мягкая передняя
подвеска
Ниже передняя часть
снегохода
Усилия на руле уменьшаются
Ухудшение демпфирова-
ния неровностей
mmo2 010 -003-027_a
РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок регулировки предварительного натя-
жения пружины
