Страница 58
57
mmo2 006 -003-022_a

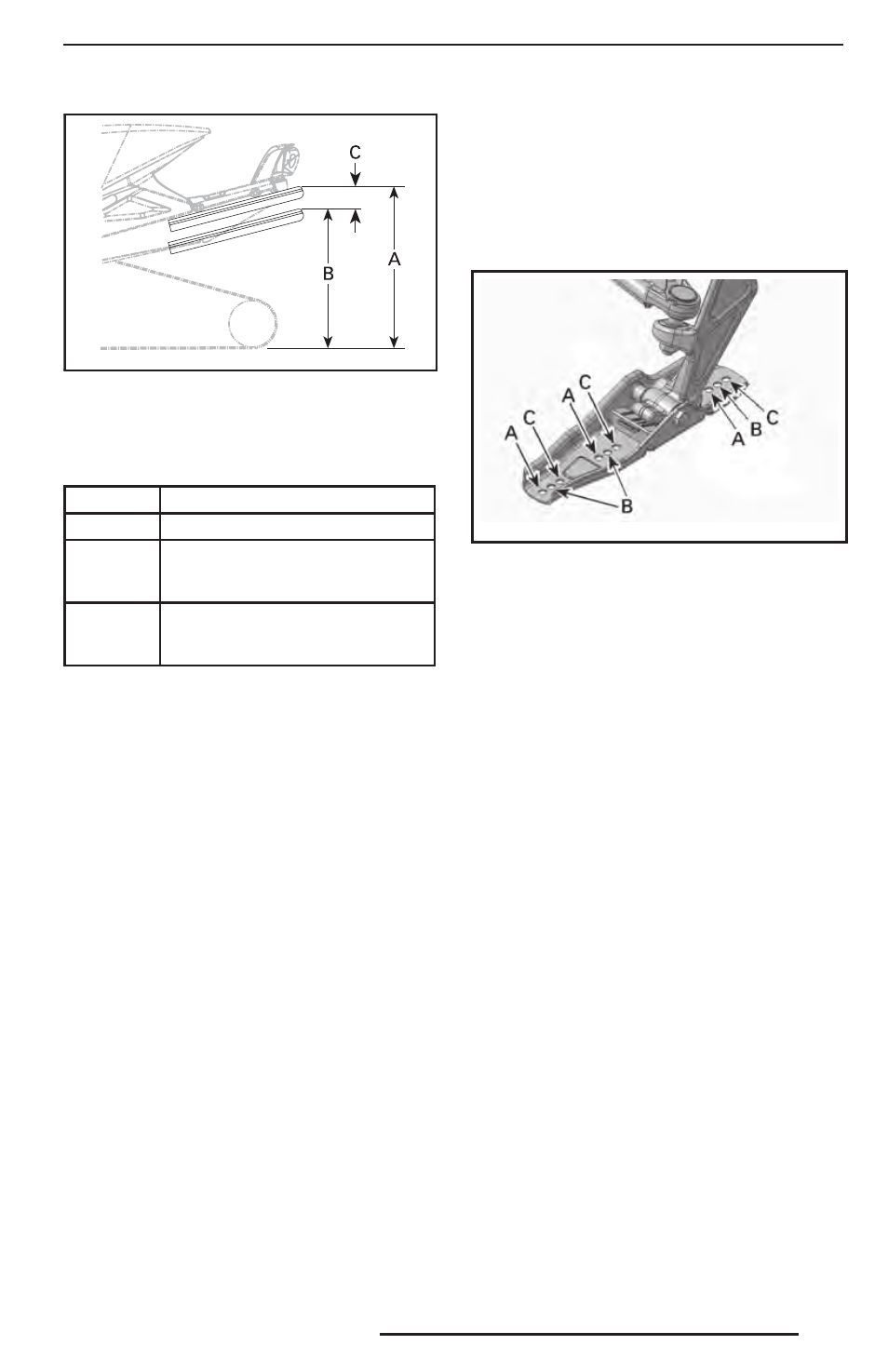

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИРОВКА
A. Подвеска растянута на полный ход
B. Подвеска сжата под тяжестью водителя, пасса-
жира и груза
C. Разница расстояний «А» и «В», см. табл. ниже
«С», мм
ПРИЧИНА, РЕШЕНИЕ
50–75
Регулировка не требуется
более 75
Регулировка слишком мягкая.
Увеличить предварительное
натяжение
менее 50
Регулировка слишком жёсткая.
Уменьшить предварительное
натяжение
ПРИМЕЧАНИЕ: Если указанные значе-
ния недостижимы с оригинальными пру-
жинами, обращайтесь к авторизованно-
му дилеру Lynx для установки других
пружин.
Регулировки передней
подвески
Лыжи
Предусмотрена возможность установ-
ки лыжи в одно из трёх различных по-
ложений.
fmo2014-002-027_a
ЛЫЖИ BLADE
A. Лёгкая управляемость при движении в глубо-
ком снегу
B. Стандартное положение — движение по трассе
C. Стабильное управление
модели Xtrim и 49 Ranger
На данных моделях реализована возмож-
ность изменения ширины колеи лыж.
Когда регулировочная втулка установле-
на с внутренней стороны опоры, лыжи
находятся в положении, обеспечиваю-
щем более узкую колею.
Когда регулировочная втулка установ-
лена с наружной стороны опоры, лыжи
оказываются в положении, обеспечива-
ющем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-
полните следующее:
1. Поднимите переднюю часть снегохода.
2. Выверните болт крепления лыжи.
3. Установите регулировочную втулку
в необходимое положение, см. рисунок.
НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
