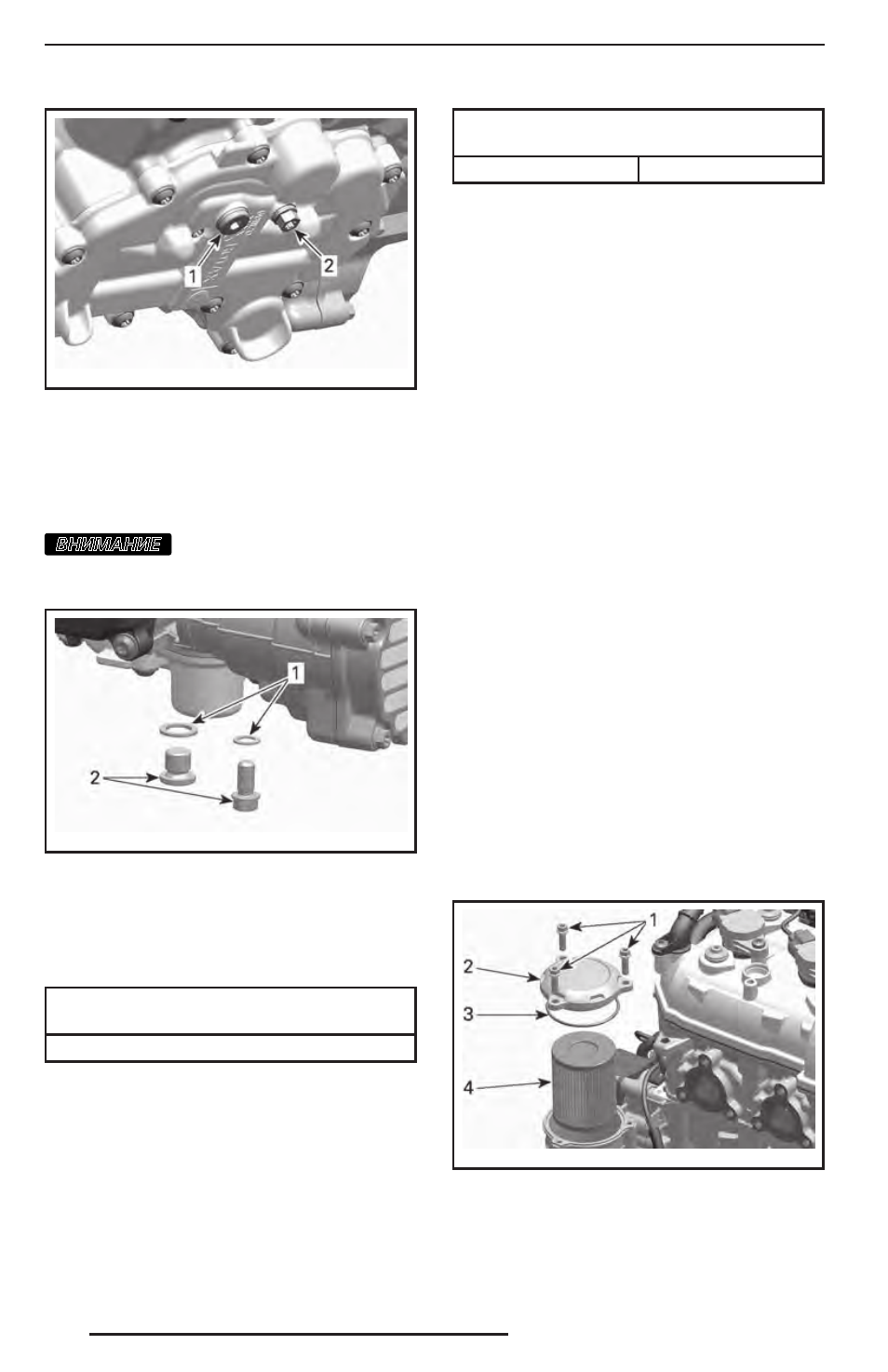

mmr201 1-070-053_a
ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия.
2. Пробка дополнительного сливного отверстия
8. Полностью слейте моторное масло.
9. Установите НОВЫЕ уплотнительные
шайбы на пробки сливных отверстий.
вниманиЕ Повторное использова-
ние уплотнительных шайб не допус-
кается. Всегда устанавливайте новые.
mmr201 1-070-004_a
1. Уплотнительная шайба
2. Пробка отверстия для слива масла
10. Установите пробки сливных отвер-
стий и затяните их указанным мо-
ментом.
МОМЕНТ ЗАТЯЖКИ ПРОБОК
СЛИВНЫХ ОТВЕРСТИЙ
(20 ± 2) Н•м
11. Замените МАСЛЯНЫЙ ФИЛЬТР, см.
описание операции в текущем раз-
деле.
12. Залейте рекомендованное масло
и доведите уровень в масляном баке
до нормы.
ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ МОТОР-
НОГО МАСЛА (ВКЛ. ФИЛЬТР), л
600 ACE 2,1
13. Установите щуп в масляный бак и за-
тяните его.
14. Запустите двигатель и дайте ему по-
работать на оборотах холостого хода
в течение нескольких минут.
15. Убедитесь в отсутствии утечек.
16. Остановите двигатель и проверьте
уровень масла, как описано в теку-
щем разделе. Долейте при необхо-
димости.
17. Утилизируйте отработавшее масло
и фильтр в соответствии с требова-
ниями действующего природоохран-
ного законодательства.
Масляный фильтр
Замена масляного фильтра
двигателя
Снятие масляного фильтра
1. Снимите правую боковую панель.
2. Очистите поверхности, прилегающие
к крышке масляного фильтра.
3. Снимите:
– Выверните винты крепления крыш-
ки масляного фильтра.
– Снимите уплотнительное кольцо
крышки масляного фильтра.
– Извлеките масляный фильтр.
mmr201 1-070-007_a
1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр
