40

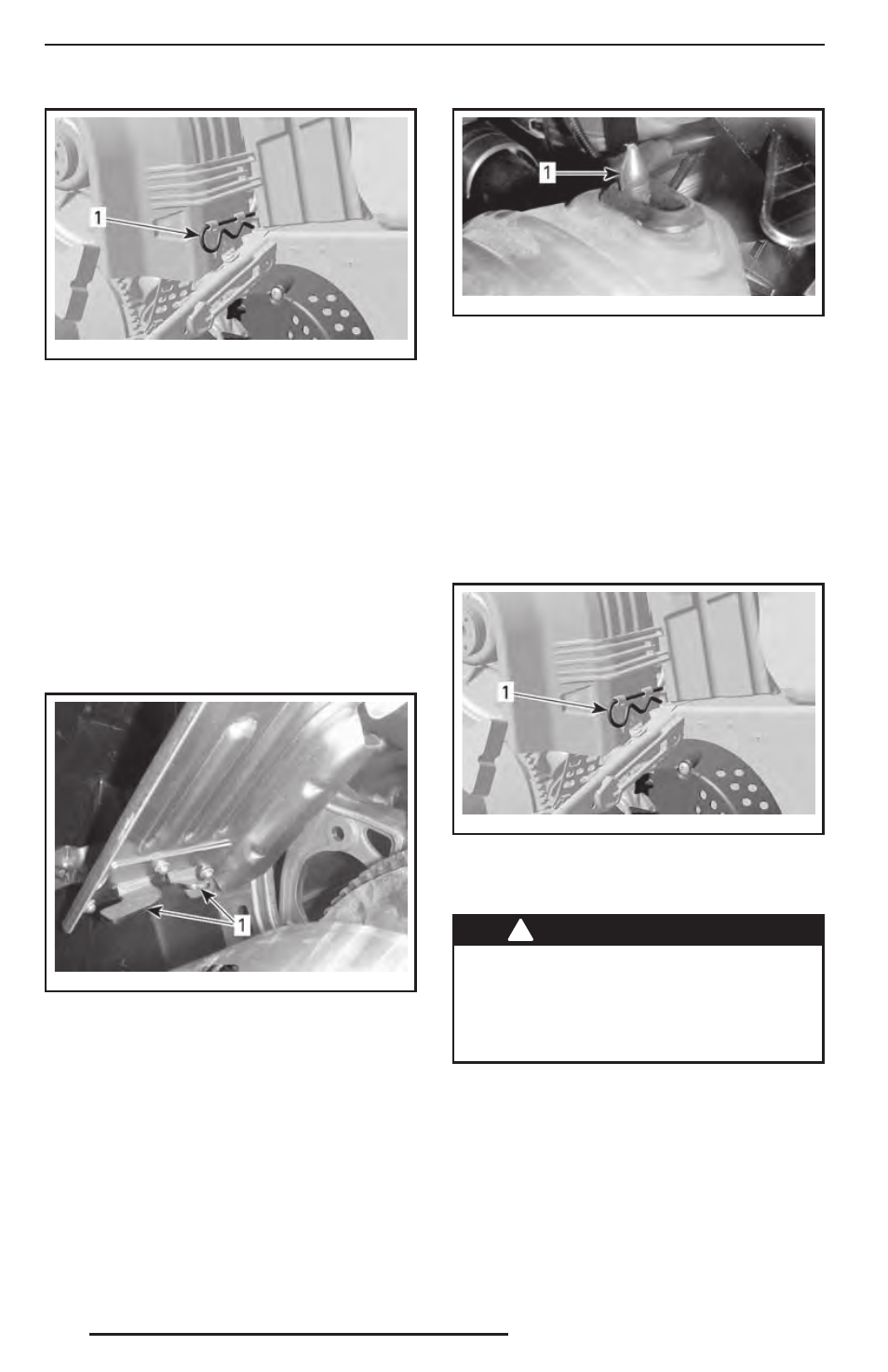

mmo2 008 -003-063_a
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть
и, повернув наружу, извлеките из перед-
них выступов.
Установка защитного кожуха
ремня вариатора
При установке кожуха обратите внима-
ние на то, чтобы его вырез был обращён
вперёд.
Поместите передний левый вырез кожу-
ха над длинным выступом.
Повернув кожух внутрь, введите узкий
выступ в правую прорезь.
mmo2 009 -003-010_a
1. Фиксаторы
Установите уплотнитель на фиксирую-
щий палец. Для этого, возможно, потре-
буется слегка приподнять консоль.
mmo2 009 -003-011_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фик-
сатор и закрепите его с помощью прово-
лочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух рем-
ня вариатора специально изготовлен
несколько большего размера, чтобы
обеспечить натяг в сопряжении с фик-
саторами. Это позволяет снизить уро-
вень шума и вибраций. При установке
кожуха необходимо сохранить этот натяг.
mmo2 008 -003-063_a
1. Проволочный фиксатор
10) Информационный центр
!
ПРЕДОСТЕРЕЖЕНИЕ
Считывание информации с прибо-
ров отвлекает внимание водителя
от управления снегоходом и осо-
бенно от наблюдения за окружаю-
щей обстановкой.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
