73
Приводная цепь
Доступ к картеру цепной передачи
Откройте правую боковую панель, см.
раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».
Регулировка натяжения цепи
1. Снимите глушитель, см. «СИСТЕМА
ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»
в текущем разделе.
2. Отверните контргайку натяжителя
на несколько оборотов.

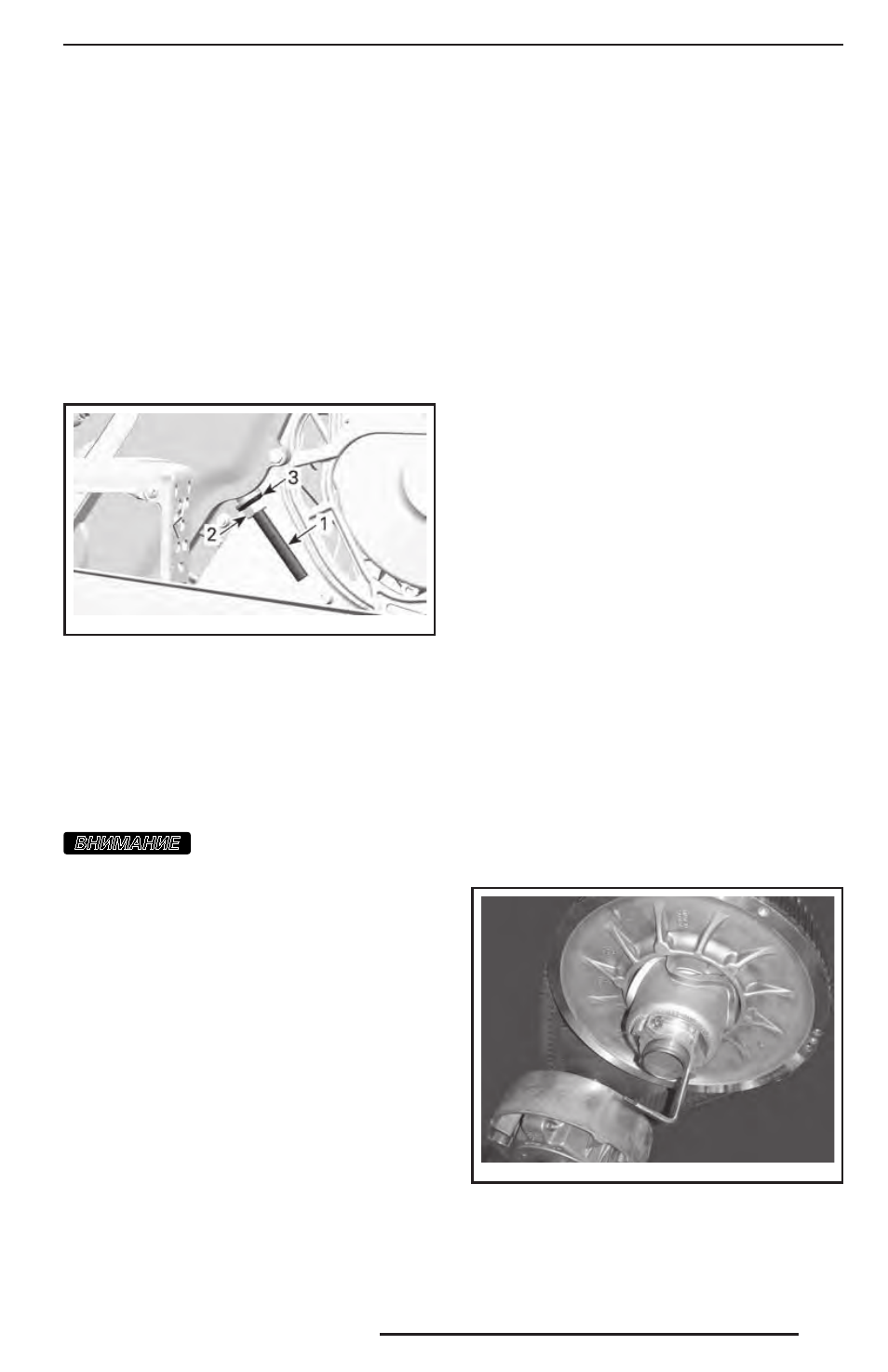

mmr200 9-085-002_a
1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба
3. Отверните регулировочный винт натя-
жителя на несколько оборотов.
4. Отведите уплотнительную шайбу назад.
5. При необходимости очистите резьбо-
вую часть регулировочного винта.
вниманиЕ Чтобы обеспечить воз-
можность точной регулировки, резь-
бовая часть регулировочного винта
натяжителя должна быть чистой.
6. Затяните регулировочный винт натя-
жителя от руки.
ПРИМЕЧАНИЕ: Заворачивайте регули-
ровочный винт, пока рука не встретит
ощутимое сопротивление.
7. Зафиксируйте регулировочный винт
натяжения цепи и затяните контр-
гайку моментом (36 ± 3) Н•м.
8. Установите глушитель.
Ремень вариатора
Проверка ремня вариатора
Осмотрите ремень вариатора. Ремень
не должен иметь трещин, потёртостей,
признаков ненормального износа (не-
равномерный или односторонний из-
нос, отсутствие внутренних зубцов, раз-
рывы нитей армирующего корда и т. д.).
Возможные причины ненормального из-
носа: неправильная установка шкивов
вариатора, трогание снегохода при из-
лишне высоких оборотах двигателя, ког-
да гусеничная лента приморожена, нача-
ло движения до прогрева двигателя, на-
личие задиров или загрязнение рабочих
поверхностей шкивов, попадание масла
на ремень или остаточные деформации
запасного ремня. Обратитесь к автори-
зованному дилеру Lynx.
Замена ремня вариатора
Снятие ремня вариатора
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Снимите защитный кожух ремня вариа-
тора, см. раздел «ОРГАНЫ УПРАВЛЕ-
НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ».
3. Чтобы развести фланцы ведомого
шкива, вставьте специальное прис-
пособление, входящее в комплект
возимого инструмента, в резьбовое
отверстие регулировочной муфты (см.
рисунок).
mmo2 012 -005-980
ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ
4. Заворачивая приспособление, разве-
дите фланцы ведомого шкива.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
