74
5. Перетащив ремень через верхний
край, снимите его сначала с ведомо-
го, а затем ведущего шкивов.
Установка ремня вариатора
1. Наденьте ремень сначала на ведущий,
а затем на ведомый шкивы вариатора.
вниманиЕ Во избежание разрыва
или повреждения корда ремня запре-
щается применять усилие или какие-
либо рычаги для установки ремня
на место.
ПРИМЕЧАНИЕ: Максимальный срок
службы ремня достигается, если ремень
установлен таким образом, что стрелки,
нанесённые на нем, совпадают с направ-
лением его рабочего движения.

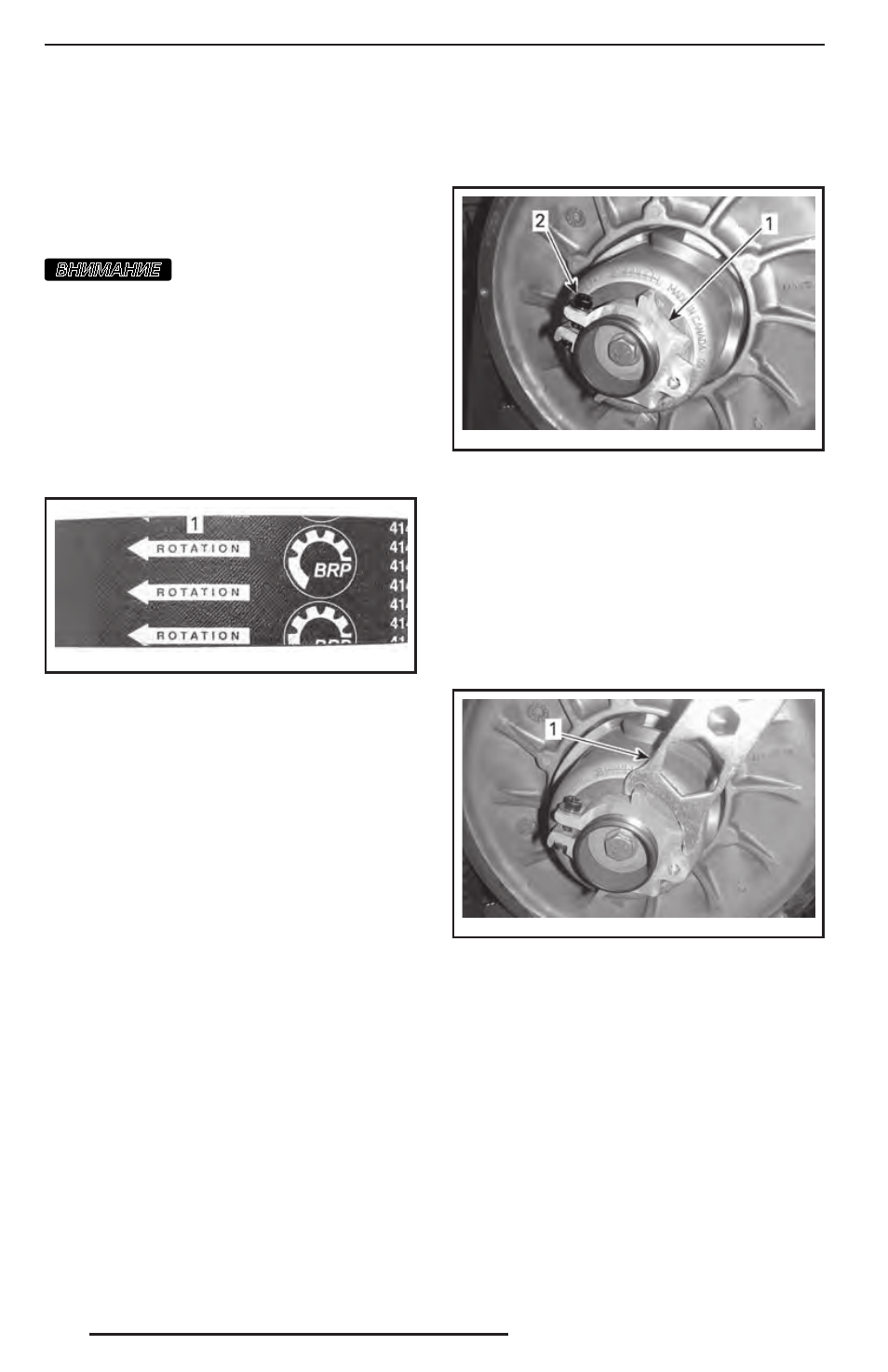

mmo2 011 -002-006_a
1. Стрелки, указывающие направления рабочего
движения ремня
2. Выверните и снимите приспособление
для разведения ведомого шкива.
3. Несколько раз проверните ведомый
шкив, чтобы ремень занял правильное
положение между фланцами.
4. См. ниже «РЕГУЛИРОВКА РЕМНЯ
ВАРИАТОРА ПО ВЫСОТЕ».
5. Установите защитный кожух ремня
вариатора и закройте боковую панель.
См. «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБО-
РЫ, ОБОРУДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариато-
ра необходимо проверить его регулиров-
ку по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последо-
вательности:
1. Снимите колпачок шнура безопасно-
сти (ключ DESS) с контактного устрой-
ства.
2. Снимите защитный кожух ремня ва-
риатора.
3. Отпустите фиксирующий винт.
mmo2 011 -003-010_a
1. Регулировочная муфта
2. Фиксирующий винт
4. Используя специальное приспособле-
ние для регулировки подвески, входя-
щее в комплект возимого инструмен-
та, поворачивайте регулировочную
муфту на четверть оборота за раз,
после чего проворачивайте ведомый
шкив, чтобы ремень занял правильное
положение между его фланцами.
mmo2 011 -003-011_a
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта
имеет левую резьбу.
Повторяйте шаг 4, пока ремень вариа-
тора не окажется вровень с краем ведо-
мого шкива.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
