ru | Ввод в эксплуатацию
FAS-420 Аспирационный дымовой
извещатель версии LSN improved
F.01U.029.275 | 5.0 | 2012.04
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
устройстве не начнет мигать. Инициализация займет по времени примерно 5 с. После
успешной инициализации светодиод работы начинает светить непрерывно.
3.
Установите крышку на извещатель FAS-420 и проверьте, что она правильно
размещена.
Во время или после этой инициализации не допускается производить никакие изменения
в системе трубопроводов. Напряжение аспиратора также должно оставаться неизменным
после инициализации. В противном случае, процедура инициализации должна быть
произведена повторно.
6.2.2
Калибровка в зависимости от давления воздуха
Для калибровки датчика воздушного потока в зависимости от давления воздуха требуется
мультиметр и барометр (рекомендованная модель: высокоточный цифровой компактный
барометр GPB 1300 от компании Greisinger electronic GmbH). Требуется выполнить
следующие действия:
1.
Убедитесь, что аспирационный извещатель уже работает, по крайней мере, 30 минут.
2.
Определите высоту над уровнем моря, давление воздуха и окружающую температуру
в месте установки и внесите эти значения в журнал испытаний.
3.
Для приведения значений калибровки в соответствии с тем, что есть на датчике
воздушного потока, используйте коррекционные таблицы давления воздуха
(см. приложение, Раздел 8.2 Корректировочные таблицы давления воздуха для
калибровки сенсора воздушного потока, с. 105). Также внесите эти значения в отчет
о тестировании. При выборе коррекционной таблицы учитывайте конфигурацию
трубопровода.
ЗАМЕЧАНИЕ!
Если инициализация прошла неуспешно, устройство выдает сигнал общей неисправности
(переключение реле неисправности). Конкретная причина отказа может быть выявлена с
помощью диагностического программного обеспечения DIAG.

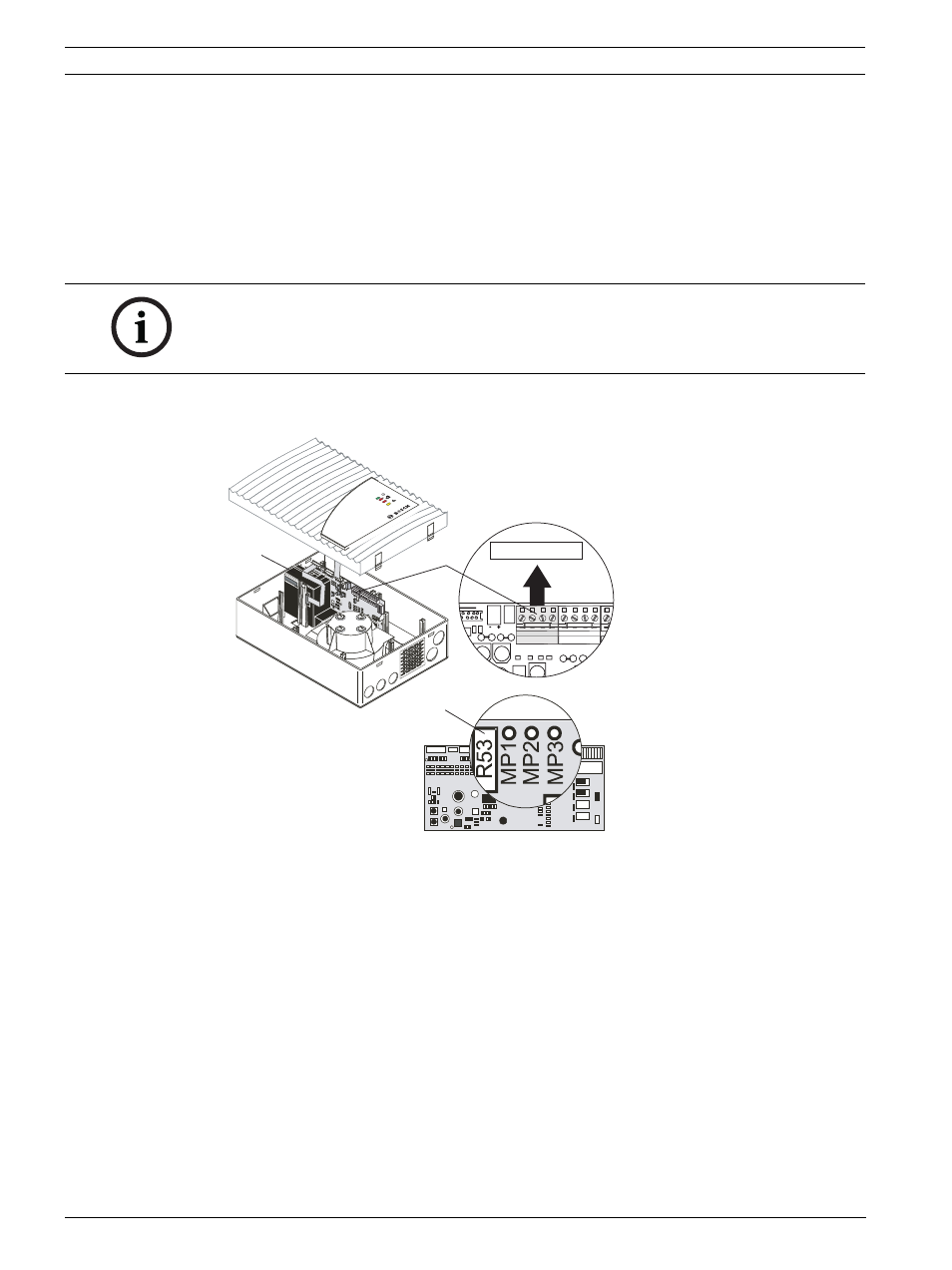

Рисунок 6.2 Калибровка сенсора воздушного потока в
зависимости от давления воздуха
1
Модуль детекции
2
Клемма “X6 ext.
Display”
3
Регулировочный
потенциометр R53
MP2/MP3 Контакты для
снятия измерений
MP2 (+) и MP3 (-)
2
3
1
FA
S-420
ser
ies
1 2
JU1
R5
3
MP
1
MP
2
MP
3
MP
4
X6 ext. Display
