FAS-420 Аспирационный дымовой
извещатель версии LSN improved
Проектирование | ru
65
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.029.275 | 5.0 | 2012.04
Забор воздуха
Чтобы достичь оптимальных результатов обнаружения, трубопровод должен
располагаться в зонах v1 – v3.
Место установки трубопровода
Трубопровод должен устанавливаться в вытяжном канале вентиляции как можно дальше
от звукопоглотителей и изгибов воздуховода. Расстояние от такого рода «преград»
должно быть не менее трех минимальных диаметров воздуховода.
Очень важно устанавливать трубопровод позади звукопоглотителей и изгибов
воздуховода. Система должна контролировать основной диапазон скоростей(см.
Рисунок 3.21/Рисунок 3.22).
При установке трубопровода в каналах кондиционирования воздуха требуется соблюдать
следующие условия:

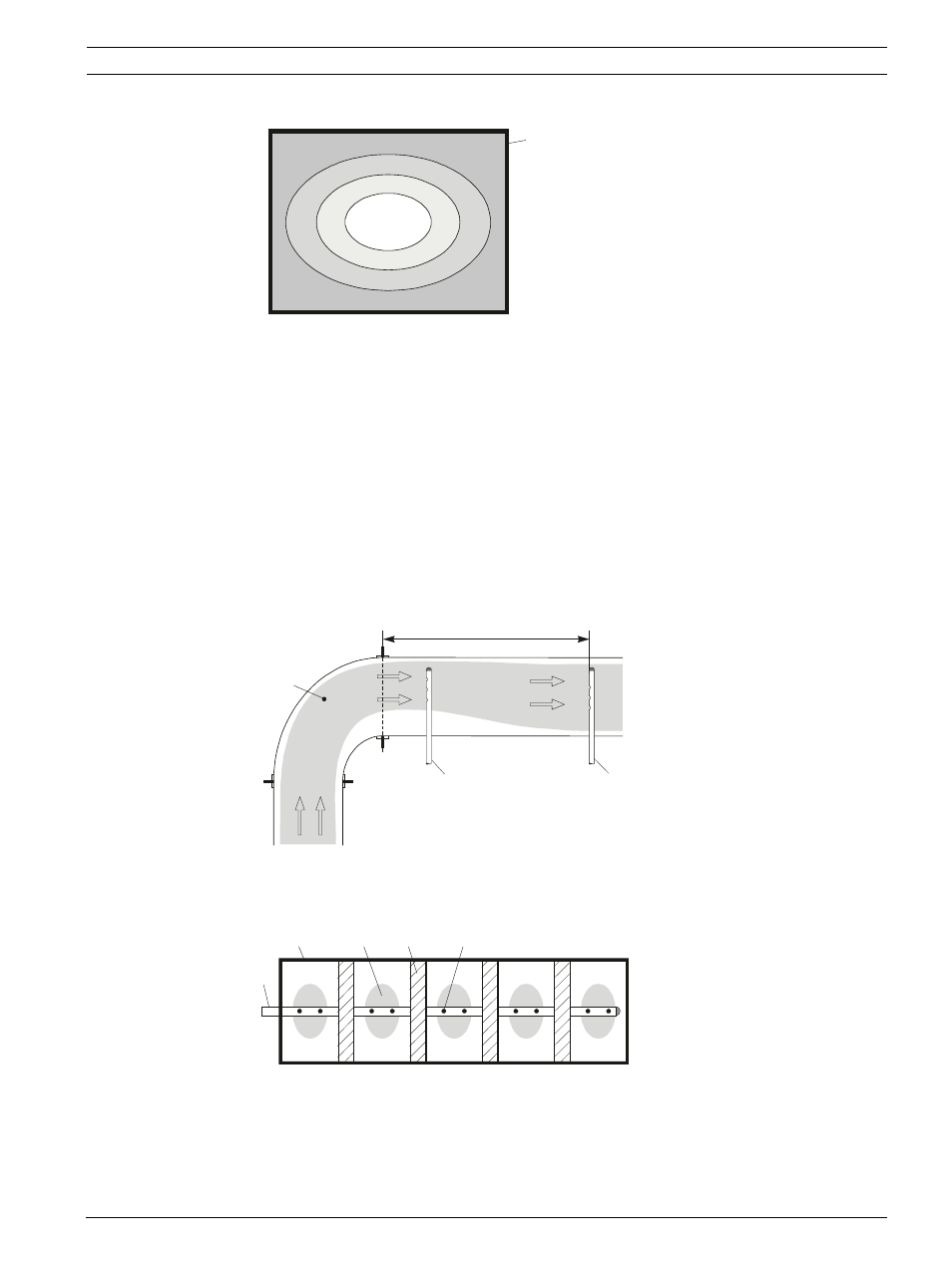

Рисунок 3.20 Распределение скоростей потока в канале
кондиционирования воздуха
1
Вентиляционный канал
v1-v4
Скорость потока
Рисунок 3.21 Смена направления канала вентиляции, не
имеющего звукопоглотителей
1
Основной диапазон
скоростей
2
Исключительный
случай установки
трубопровода (если
расстояние 3×dmin не
может быть
соблюдено)
3
Типовая установка
трубопровода
dmin
Наименьший диаметр
воздуховода
Рисунок 3.22 Звукопоглотители в канале вентиляции
1
Трубопровод
аспирационной
системы
2
Звукозащитная
оболочка
3
Основной диапазон
скоростей
4
Звукопоглотители
5
Воздухозаборное
отверстие
1
v
1
v
1 >
v
2 >
v
3 >
v
4
v
2
v
3
v
4
3 x d
min
1
2
3
1
4
5
2
3
