FAS-420 Аспирационный дымовой
извещатель версии LSN improved
Проектирование | ru
37
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.029.275 | 5.0 | 2012.04
–
Четверная U: симметричный трубопровод с восемью ветвями.
Изменение направления
Колена и повороты в системе трубопроводов увеличивают сопротивление воздушному
потоку. Поэтому они должны использоваться только там, где они необходимы по
причинам конструктивных особенностей.
При использовании колен и угольников общая максимальная длина системы
трубопроводов сокращается.
Специальные случаи
Если система трубопроводов не соответствует инструкциям по проектированию,
описанным в данном документе, вследствие архитектурных особенностей помещения, то
в этом случае она должна быть отдельно рассчитана по запросу.
Тестирование
Для особо важных применений проводите максимально полное тестирование системы.
Также проверяйте наличие воздушного потока в каждом воздухозаборном отверстии.

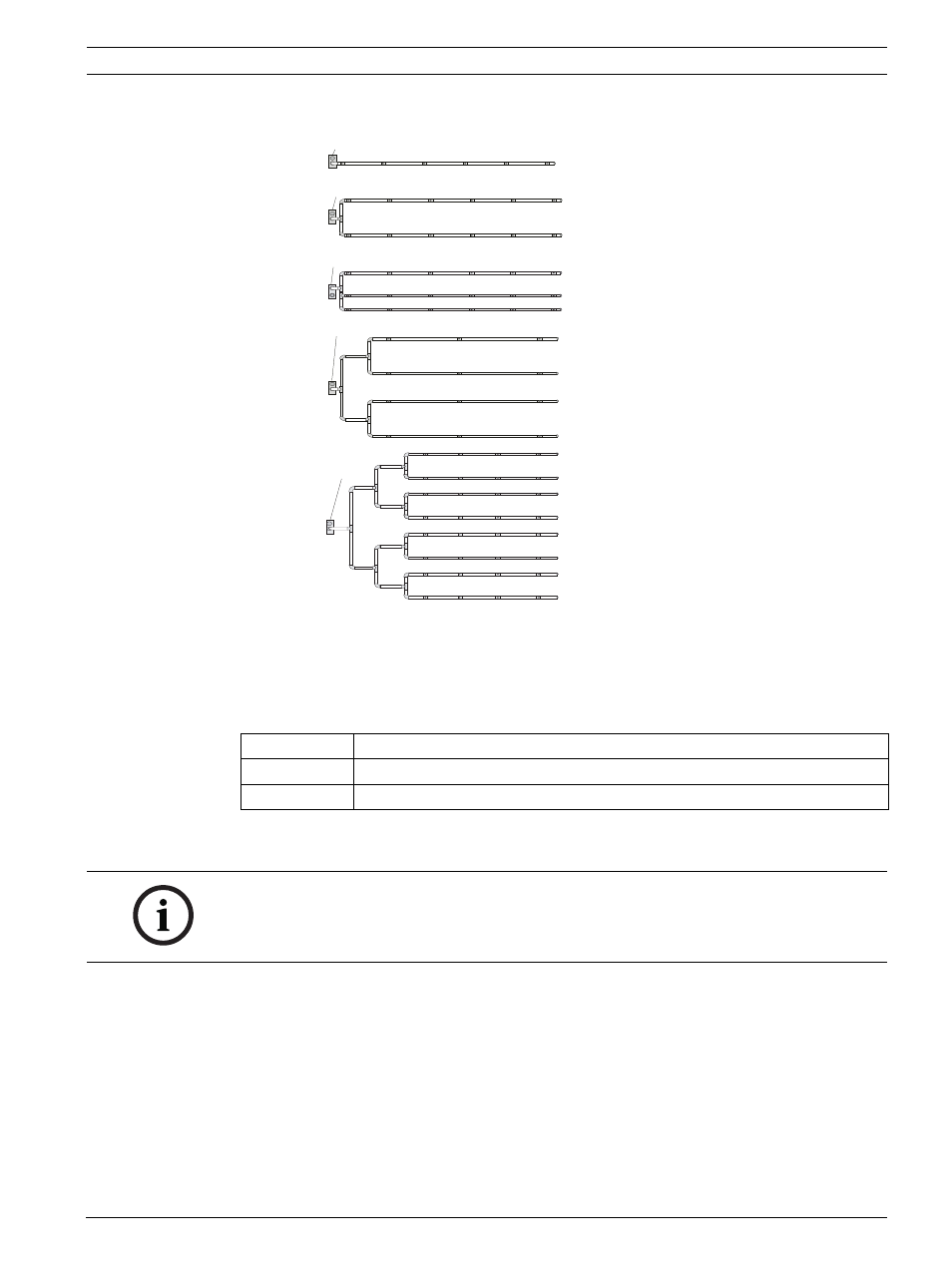

Рисунок 3.2 Топологии трубопроводов
I
I-топология
U
U-топология
M
M-топология
U/U
Топология «двойная U»
4U
Топология «четверная
U»
Соответствие длине прямой трубы
Колено
1,5 м
Поворот
0,3 м
I
FAS / FCS
FAS / FCS
FAS / FCS
U
U/U
FAS / FCS
M
FAS / FCS
4U
ЗАМЕЧАНИЕ!
Вместо колен предпочтительнее использовать повороты.
При наличии слишком большого количества изменений направления, время обнаружения
будет значительно изменяться.
