Так как извещатель FAS-420 и трубопровод находятся в областях с разным
давлением, требуется установка трубопровода возврата воздуха (см. след. стр.);
–
Труба, входящая в канал вентиляции, должна быть герметичной;
–
Часть системы трубопроводов, которая находится за пределами канала вентиляции,
также должна быть герметичной.
Труба возврата воздуха
Труба возврата воздуха должна быть расположена на расстоянии не менее 2 м от места
забора воздуха. Открытый конец трубы возврата воздуха должен иметь наклон 45° (см.
рис. 5.5, стр. 80).
Если расстояние 2 м не может быть выдержано, трубы должны быть установлены со
смещением. В этом случае, падение давления между входом и выходом может быть
достигнуто размещением труб в областях с различной скоростью воздушного потока (см.
Рисунок 3.24).
Расстояния между воздухозаборными отверстиями и между отверстиями и стеной
воздуховода представлены в следующей таблице.

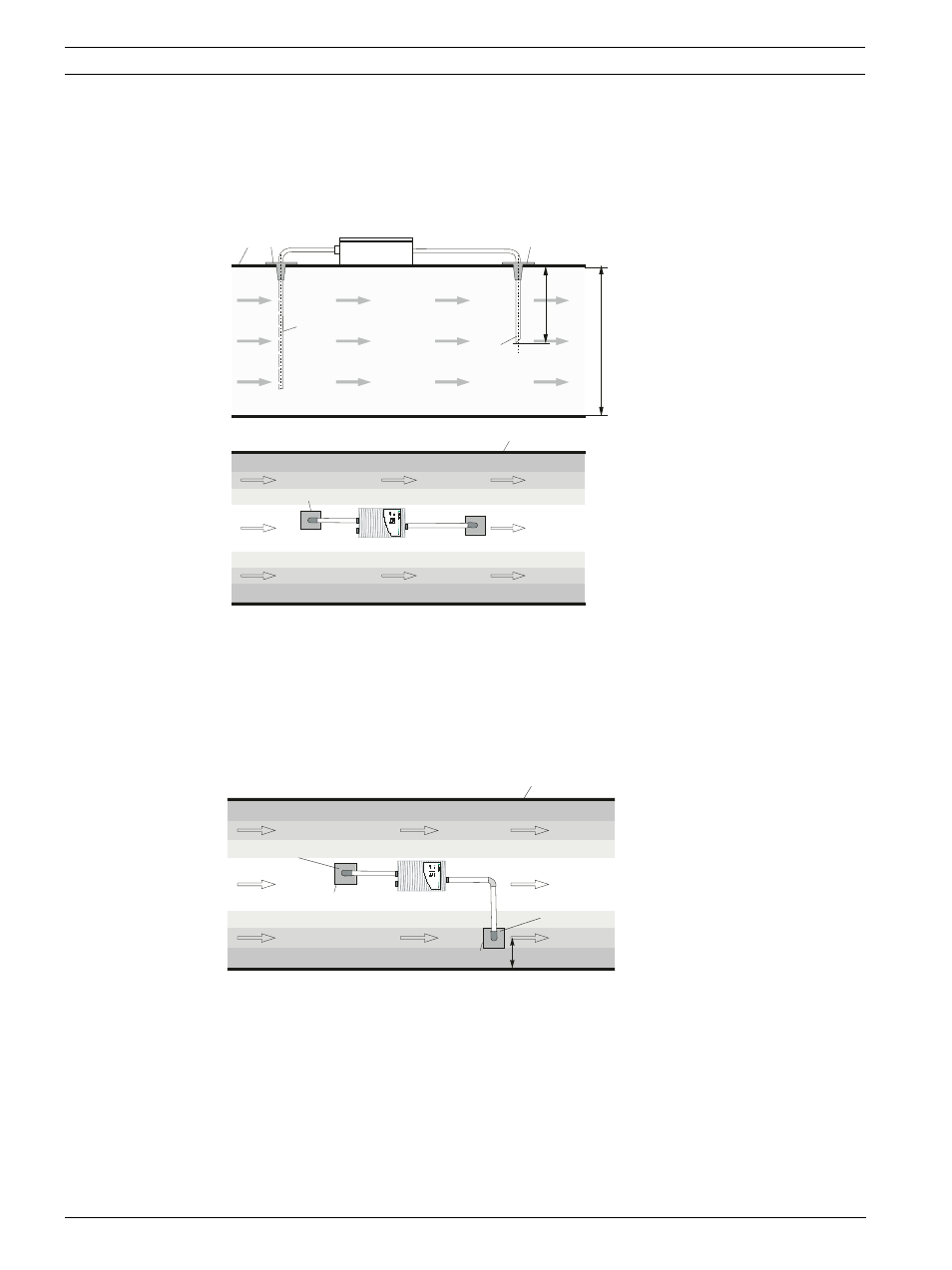

Рисунок 3.23 Труба возврата воздуха
F
Вид спереди
A
Вид сверху
1
Канал
кондиционирования
воздуха
2
Адаптер воздуховода
3
Воздушный поток
4
Забор воздуха
5
Труба возврата воздуха
b
Ширина канала
кондиционирования
воздуха
v1-v4
Скорость потока
воздуха
Рисунок 3.24 Смещенная установка трубы возврата воздуха
1
Канал
кондиционирования
воздуха
2
Адаптер воздуховода
3
Воздушный поток
A
Забор воздуха в
области v1
B
Возврат воздуха в
области v3
v1-v4
Скорость потока
1
1
5
2
2
i
1
2
34
5
6
78
9
10
4
3
3
F
v
1
v
2
v
3
v
4
A
FAS / FCS
FAS / FCS
5
1/2 b
b
2
1
i
1
2
3
45
6
78
9
10
v
1
v
2
v
3
v
4
FAS / FCS
2
2
≥ 200 mm
3
A
B
