ru | Установка аспирационного извещателя
FAS-420 Аспирационный дымовой
извещатель версии LSN improved
F.01U.029.275 | 5.0 | 2012.04
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
Воздуховыпускное отверстие извещателя не должно быть перекрыто. Перед
воздуховыпускным отверстием требуется всегда обеспечивать 10 см свободного
пространства.
Аспирационный извещатель может быть установлен воздухозаборным трубопроводом
вверх или вниз. Для этого крышка извещателя при установке поворачивается на угол
180° в требуемом направлении.
Установка устройства воздухозаборным трубопроводом вниз
Если труба возврата воздуха направлена вверх, следует сделать так, чтобы никакие
посторонние предметы или капли воды не проникали в воздуховыпускное отверстие. Для
этого следует использовать короткую изогнутую вниз трубу (см.
Кронштейн MT-1
Аспирационный извещатель может быль установлен прямо на стену креплением задней
панели, или с использованием монтажного кронштейна MT-1, например, в стойки (см.
Рисунок 4.4).
Расстояния между отверстиями

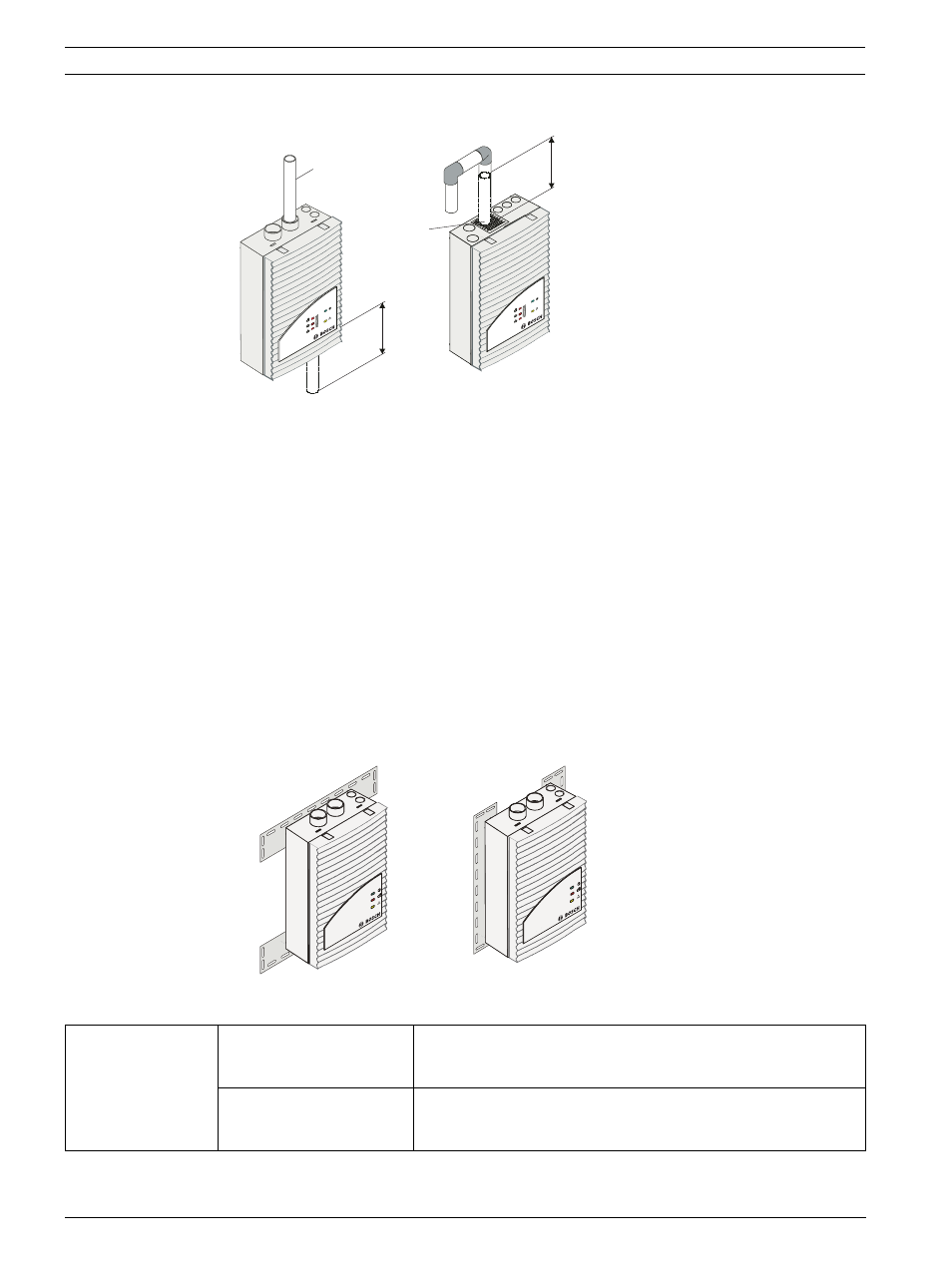

Рисунок 4.3 Установка FAS-420
A
Установка устройства
воздухозаборным
трубопроводом вверх
B
Установка устройства
воздухозаборным
трубопроводом вниз
1
Воздухозаборный
трубопровод
2
Труба возврата воздуха
Рисунок 4.4 Установка извещателя на кронштейн MT-1
1
Горизонтальная
установка
2
Вертикальная
установка
≥ 10 cm
≥ 10 cm
A
1
2
B
FA
S-420
ser
ies
FA
S-4
20
ser
ies
1
2
FA
S-4
20
ser
ies
FA
S-4
20
ser
ies
Крепежные
элементы
FAS-420
Шурупы с цилиндрической или плоской головкой:
–
Диаметр резьбы: макс. 6 мм
–
Диаметр головки: 10 мм
Кронштейн MT-1
Шурупы с цилиндрической или плоской головкой:
–
Диаметр резьбы: макс. 4 мм
–
Диаметр головки: 5-7 мм
