FAS-420 Аспирационный дымовой
извещатель версии LSN improved
Проектирование | ru
59
Bosch Sicherheitssysteme GmbH
Руководство по эксплуатации
F.01U.029.275 | 5.0 | 2012.04
U-топология – упрощенное проектирование
a
Диаметр отверстия в калибровочной пленке
1 трубопровод
FAS-420-TP1
FAS-420-TT1
2 трубопровода
FAS-420-TP2
FAS-420-TT2

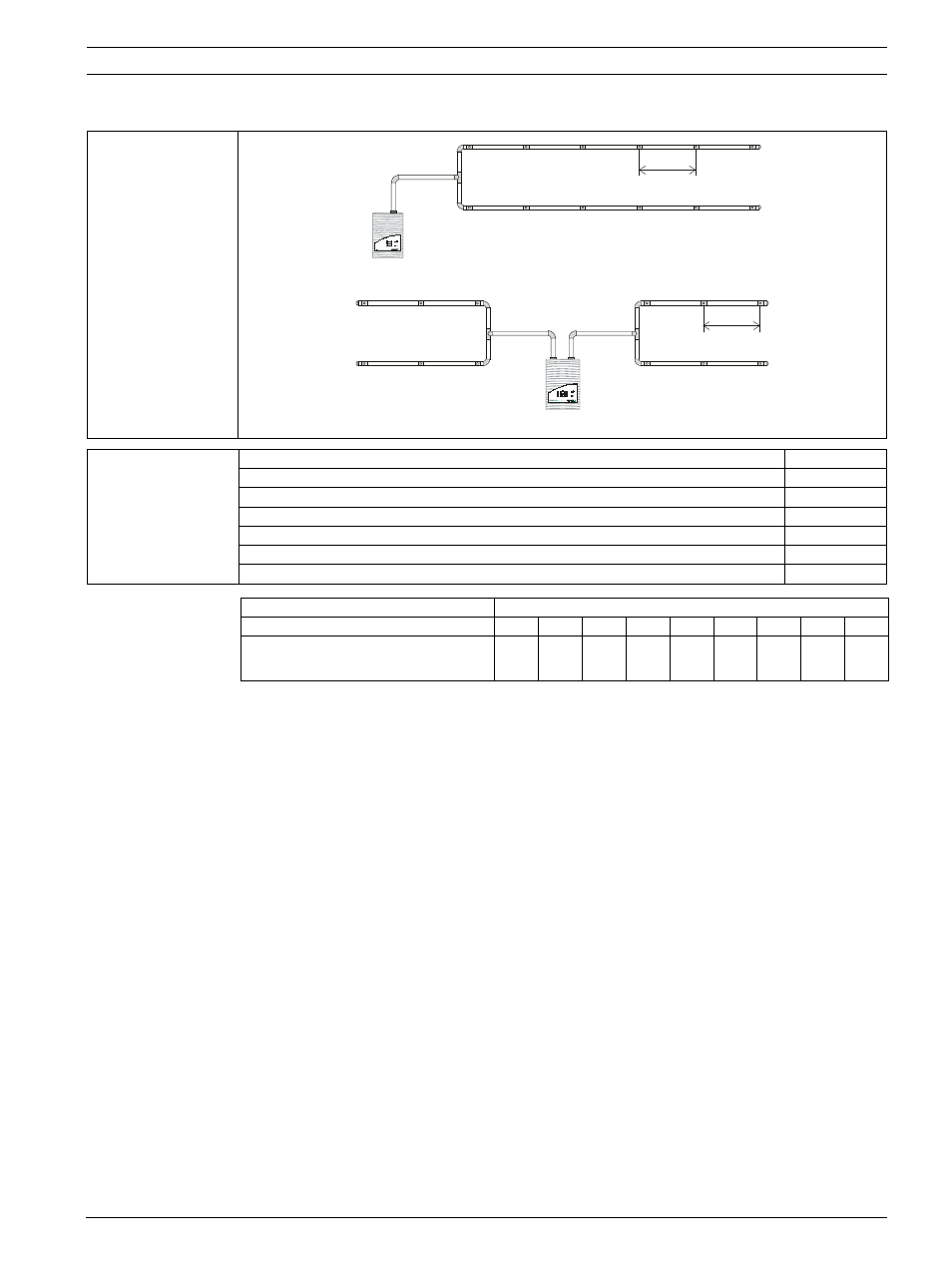

Рисунок 3.15 U-топология, напр. для защиты оборудования
FAS / FCS
FAS / FCS
d
d
i
1
2
1
2
3
4
5
6
7
8
9
1 0
1
2
3
4
5
6
7
8
9
1 0
i
1
2
3
4
5
6
7
8
9
1 0
Ограничения
Мин. расстояние между извещателем и тройником
2 м
U-топология
Макс. расстояние между извещателем и тройником
20 м
Макс. длина ответвления
20 м
Макс. общая длина трубопровода (Ø 25 мм)
60 м
Мин. расстояние между воздухозаборными отверстиями (d)
0,1 м
Макс. расстояние между воздухозаборными отверстиями (d)
4 м
Макс. количество воздухозаборных отверстий (n) на трубопровод
18
U-топология
Количество воздухозаборных отверстий
2
4
6
8
10
12
14
16
18
Ø всех воздухозаборных
отверстий в мм
a
6,0
4,4
3,6
3.2
3,0
3,0
2,5
2,5
2,5
