FAS-420 Аспирационный дымовой
извещатель версии LSN improved
Установка аспирационного извещателя | ru 71
Bosch Sicherheitssysteme GmbH Руководство по эксплуатации F.01U.029.275 | 5.0 | 2012.04
Для установки модуля детекции выполните следующие действия (см. Рисунок 4.1):
1. Осторожно разблокировав защелки на крышке корпуса, откройте устройство.
2. Осторожно извлеките кабель подключения платы индикации из материнской платы
(разъем “DISPLAY”) и удалите крышку корпуса. Установив устройство, зафиксируйте
крышку сервисным зажимом.
1. Слегка раздвиньте фиксаторы модуля детекции.
2. Осторожно вставьте модуль детекции до характерного щелчка. Убедитесь, что
используемый модуль детекции плотно и надежно закреплен фиксаторами,
дополнительно поджав фиксаторы рукой по направлению друг к другу.
3. Подключите модуль детекции 1 к разъему “HEAD1” на материнской плате, используя
плоский кабель.
Извещатели FAS-420-TP2 и FAS-420-TT2:
Подключите модуль детекции 2 к разъему “HEAD2” на материнской плате, используя
плоский кабель.
4. Заново подключите кабель подключения платы индикации к разъему “DISPLAY” на
материнской плате.

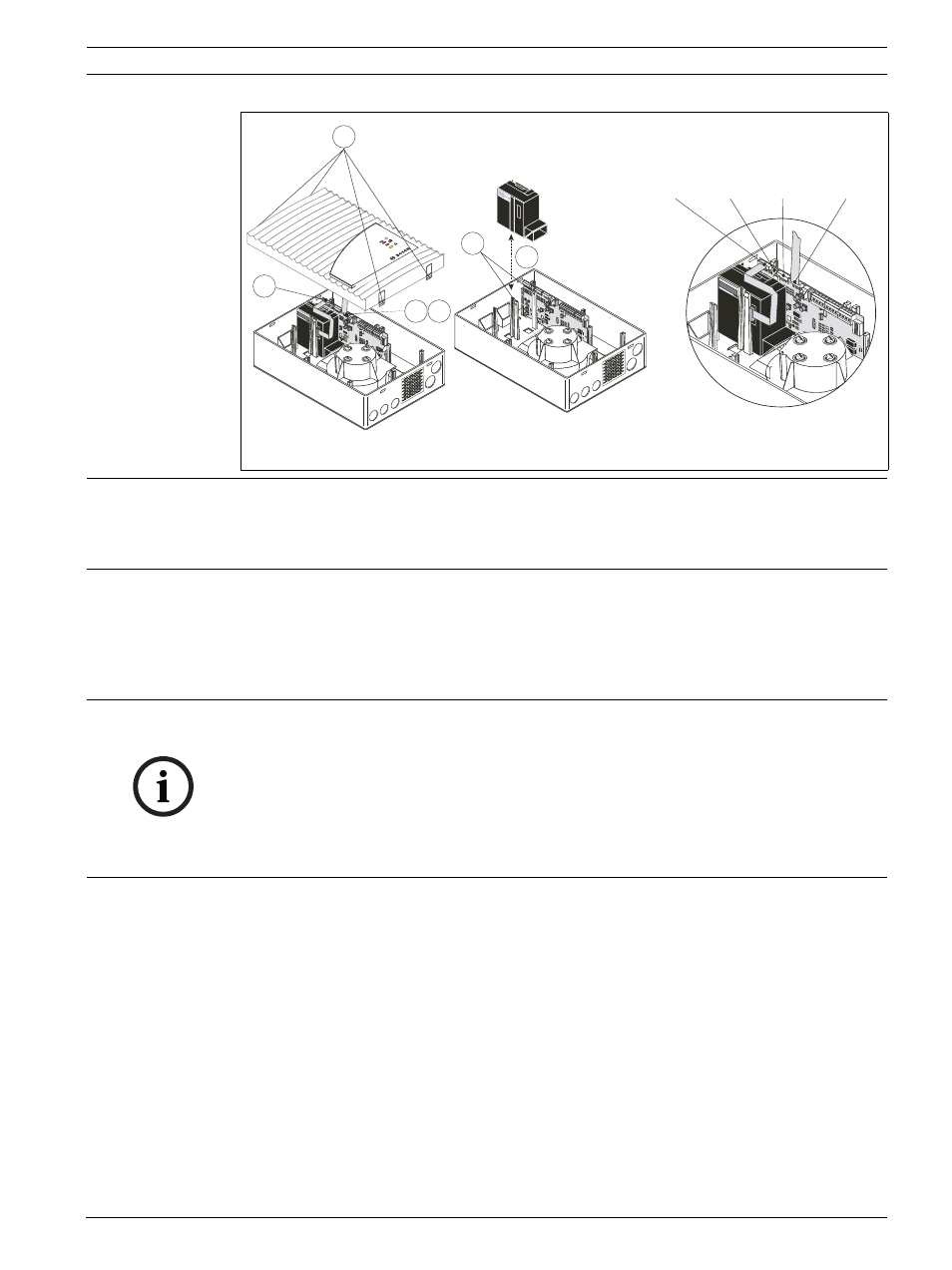

Рисунок 4.1 Установка модуля детекции
1
2
5
6
3
4
FA S-420
ser ies
HEAD1 DIAG HEAD2 DISPLAY
ВНИМАНИЕ!
Электростатический разряд! Это может привести к повреждению электронных
компонентов Заземляйте себя, используя антистатический браслет, или проведите другие
подходящие мероприятия.
ЗАМЕЧАНИЕ!
Извещатели FAS-420-TP2 и FAS-420-TT2
Эти устройства подготовлены на заводе-изготовителе для установки двух модулей
детекции:
– Удалены крышки аспираторов для обоих трубопроводов;
– Вырезаны отверстия для двух трубопроводов;
– Пара контактов джампера BR1 разомкнута (см. Раздел 4.3.4 Количество модулей
детекции).
