24
ru | Технические характеристики
FAS-420 Аспирационный дымовой
извещатель версии LSN improved
F.01U.029.275 | 5.0 | 2012.04
Руководство по эксплуатации
Bosch Sicherheitssysteme GmbH
Так как клипсы более устойчивы к давлению, а резиновые вставки значительно улучшают
эффект от чистки, они используются во всех помещениях с применением системы
продувки трубопровода (например, особо пыльные помещения).
Стандартные AF-x калибровочные пленки и маркировочные ленты не пригодны для
использования в помещениях с низкими температурами.
Калибровочные прокладки с пластиковыми клипсами заказываются отдельно.
2.6.3
Капилляры для подвесных потолков
Для скрытой защиты помещений можно использовать трубопроводы, проложенные за
фальш-потолком. Для этого требуются потолочные капилляры. Это решение может
использоваться с фальш-потолками толщиной до 35 мм.
Согласно руководству по проектированию, потолочные фитинги калибруются пленкой
определенного диаметра и подсоединяются к трубопроводу с помощью капилляров (см.
Рисунок 2.17).
Если длина капилляра не превышает 1 м, то нужно проектировать трубопровод в
соответствии с Разделом 3. Если ввиду особой конструкции помещений требуется
использование капилляров длиной больше 1 м, то трубопровод должен рассчитываться
соответствующим образом.

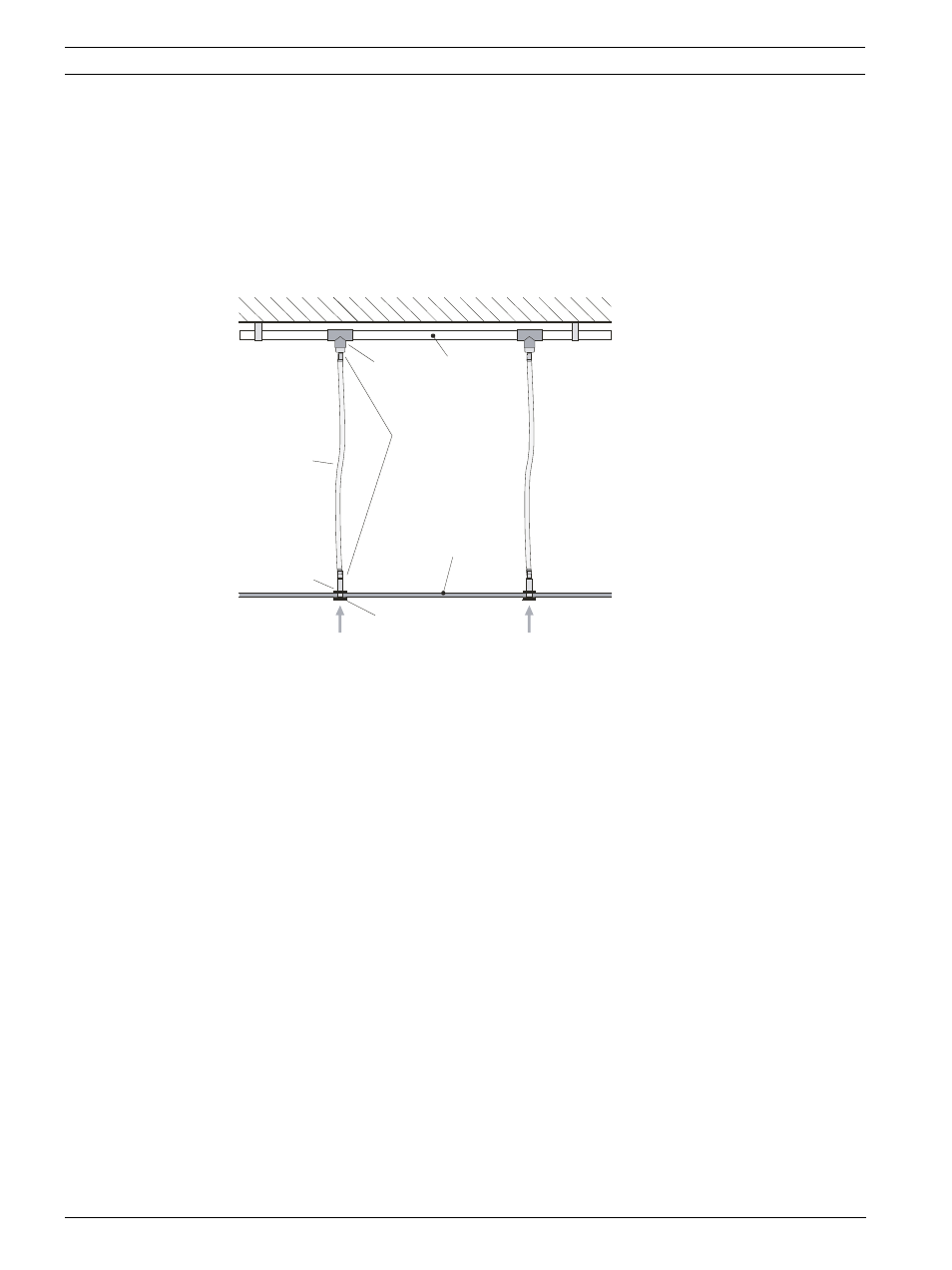

Рисунок 2.17 Капилляры для подвесных потолков
1
Потолок
2
Тройник
3
Трубопровод
4
Потолочный фитинг с
адаптером
5
Капилляр
6
Подвесной потолок
7
Гайка
8
Калибровочная пленка
9
Забор воздуха
1
2
3
4
6
7
8
9
5
