Источники питания серии MIC
Установка | ru
27
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.804 | 1.0 | 2010.12
2.7
Ввод в эксплуатацию камеры с активированной функцией
нагревателя
Чтобы включить нагреватели для модели MIC400 (AL, ST) или MIC412, необходимо
изменить две перемычки на печатной плате источника питания. Выполните следующие
действия:
1.
Отключите источник питания от сети.
2.
Откройте корпус источника питания.
3.
Найдите соединение 1 и соединение 2 на печатной плате рядом с клеммной колодкой
HD6. По умолчанию используется значение 0 В.

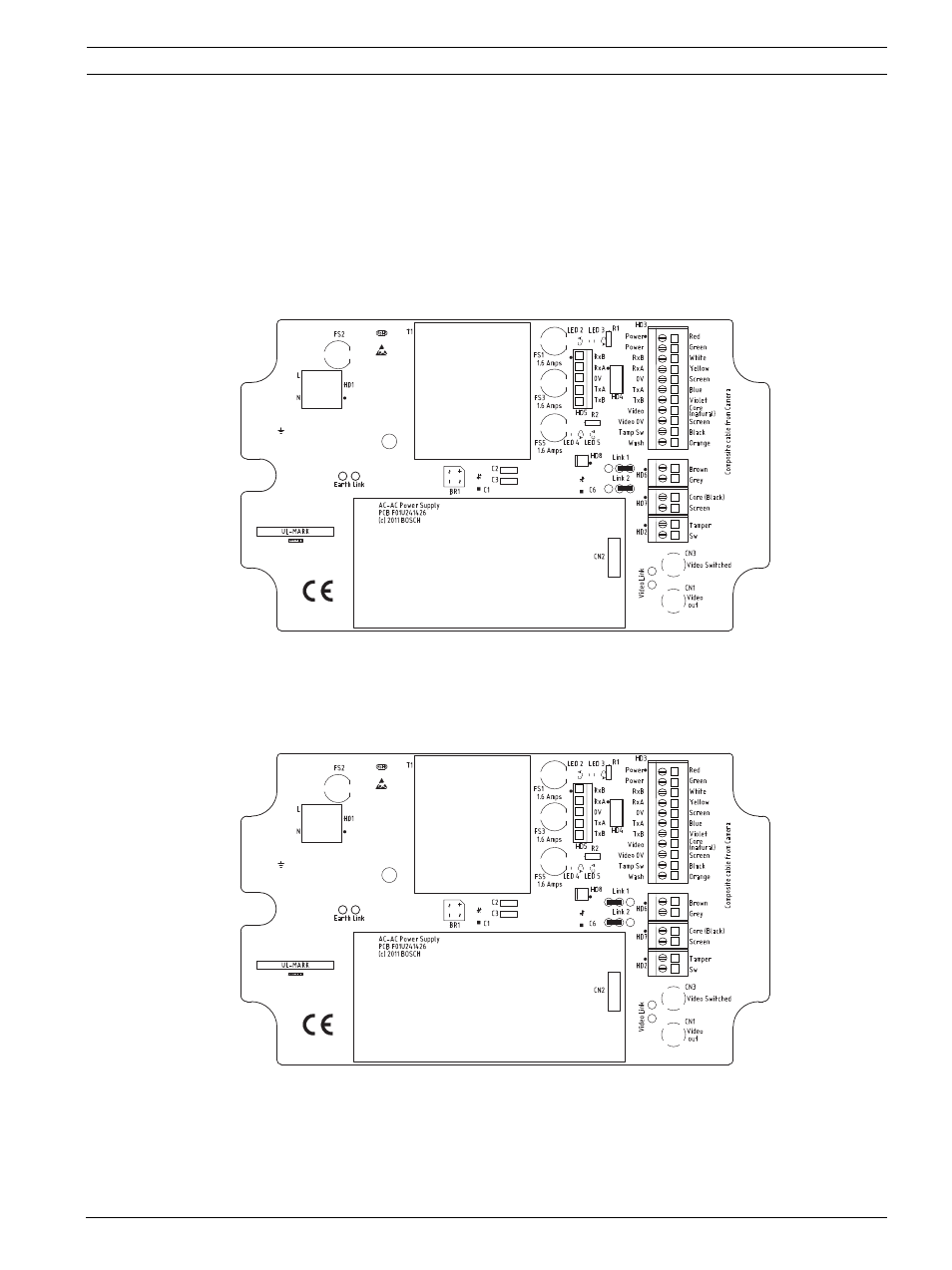

Рисунок 2.9 Соединения печатной платы имеют значения 0 В
4.
Разъедините два припаянных перемычки. Удалите остатки припоя.
5.
Запаяйте перемычки (с помощью луженного медного провода) от левых контактных
площадок к средним контактным площадкам. Теперь источник питания будет
подавать +18 В перем. тока на клеммную колодку HD6.
Рисунок 2.10 Перемычки печатной платы имеют значения 18 В
