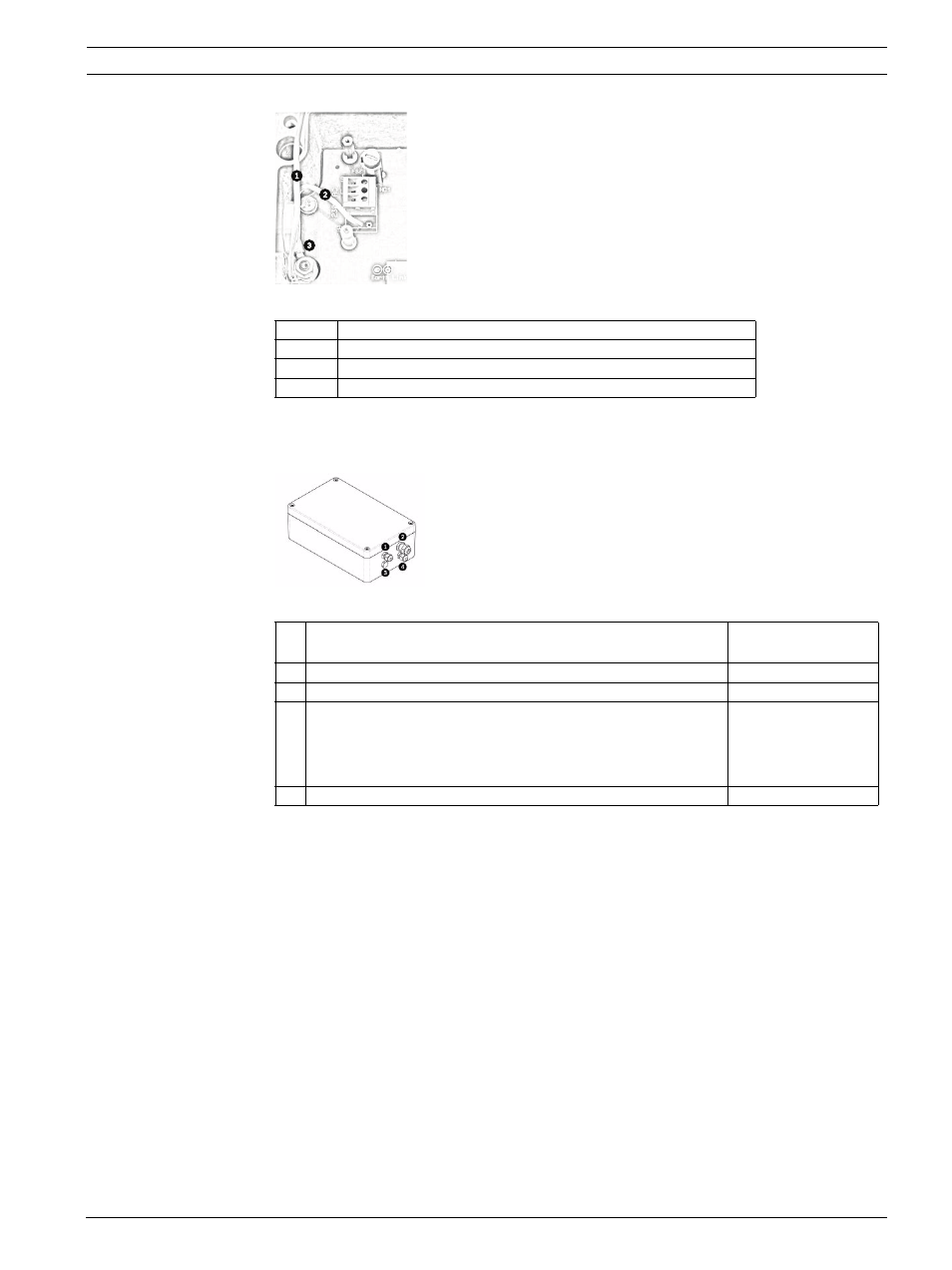

Рисунок 2.5 Вход питания от сети со снятым экраном, клеммная колодка HD1 до подключения
16. Замените внутренний экран, стараясь не сдавить кабели. Затяните винты.
17. Протяните неподсоединенный конец экранированного композитного кабеля через
правый верхний кабельный сальник M16 (поз. 2, Рисунок 2.6).
Рисунок 2.6 Корпус источника питания MIC с указанными кабельными сальниками
18. Подсоедините экранированный композитный кабель к клеммной колодке HD3 (и при
необходимости к HD6 и HD7), следуя цветовой маркировке на рисунке ниже и
указанной на печатной плате маркировке.
№
Описание
1
Кабель заземления к крышке корпуса
2
Кабель заземления к печатной плате источника питания
3
Зажим заземления
№ Описание
Размер кабельного
сальника
1
Оптический видеовыход
M12
2
Композитный кабель
M16
3
Для нетепловизионных камер: дополнительный
кабельный сальник для тревожных сигналов Для
тепловизионных камер: дополнительный переключатель
видеовыхода
M12
4
Элементы управления клеммной колодкой / телеметрией M12
