Источники питания серии MIC Установка | ru 19
Bosch Security Systems, Inc. Руководство по установке F.01U.265.804 | 1.0 | 2010.12
Чтобы установить источник питания выполните следующие действия.
1. Выберите положение установки источника питания MIC, чтобы источнику питания
ничего не мешало ни намеренно, ни случайно. Компания Bosch рекомендует
использовать запираемый корпус.
2. Разметьте четыре (4) монтажных отверстия для блока источника питания. (На
Рисунок 2.3 показано одно из отверстий.) См. габаритный чертеж в приложении для
разметки отверстий. Приведенные там размеры предназначены только для
монтажных отверстий. Другие 4 отверстия показаны для крепления крышки и
предназначены только для справки.
3. Просверлите четыре (4) отверстия в монтажной поверхности для монтажных
анкерных винтов, подходящих для винтов M6 (приобретаются отдельно).
4. Ослабьте четыре (4) невыпадающих крестообразных винта в верхней части крышки
корпуса источника питания (поз. 2, Рисунок 2.3). Снимите крышку и положите ее
вверх дном рядом с корпусом.

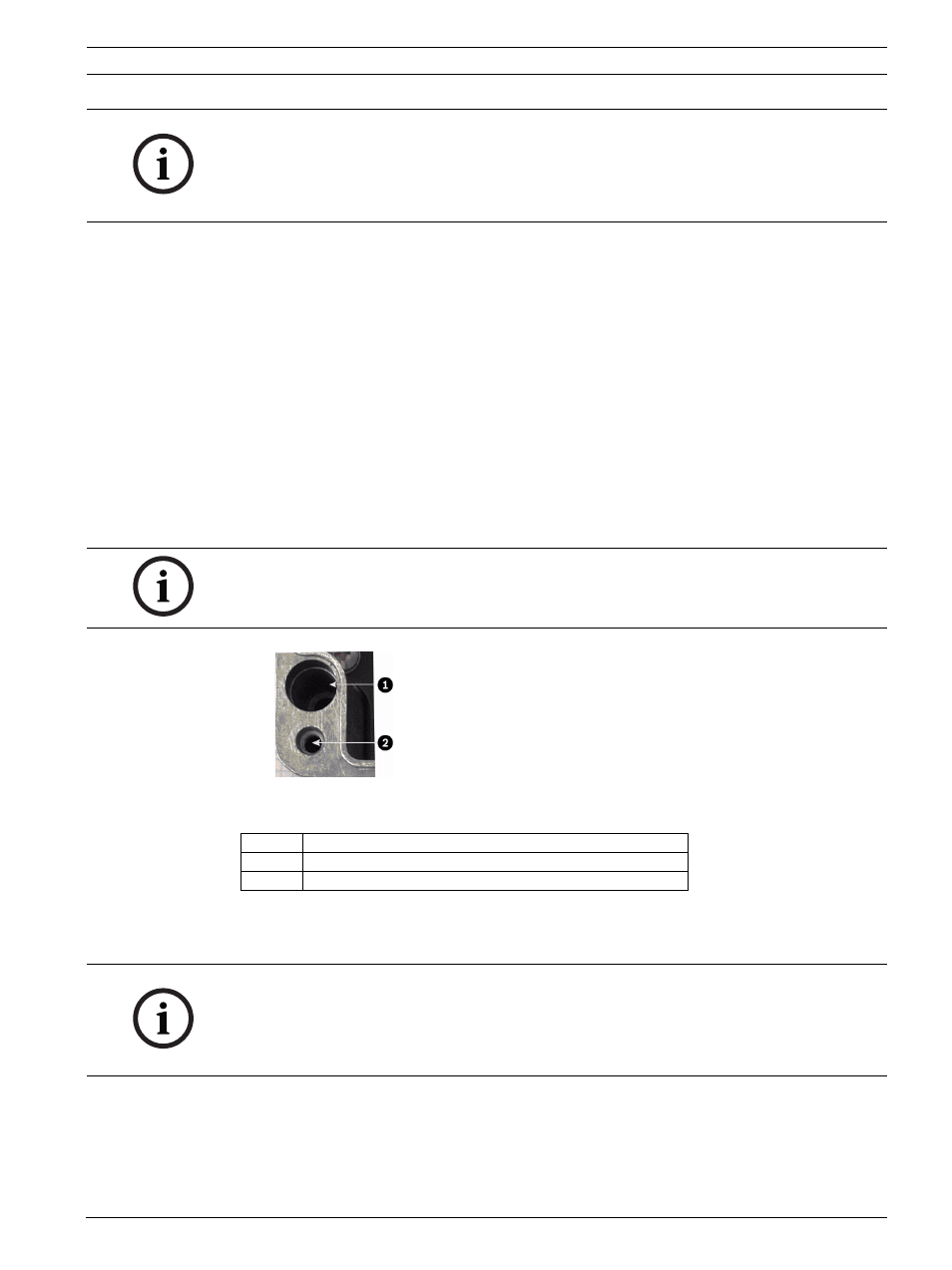

Рисунок 2.3 Детальный вид сверху для отверстий винтов для крепления монтажного корпуса и
отверстий винтов для крышки корпуса
5. Закрепите корпус на монтажной поверхности, используя четыре (4) шайбы и винта из
нержавеющей стали M6 (приобретаются отдельно), которые вставляются в крупные
отверстия корпуса, как показано на Рисунок 2.3.
6. Выверните четыре (4) винта M3 внутри экрана клеммной колодки входа высокого
напряжения (обозначен меткой "Опасно"), которая закрывает контактную колодку
кабеля HD1. Не выбрасывайте винты.
ЗАМЕЧАНИЕ!
Для обеспечения соответствия корпуса источника питания классу защиты (IP) следует
устанавливать только указанные или разрешенные втулки кабелепроводов или фитинги,
имеющие тот же класс защиты от воздействий окружающей среды, что и корпус, в
соответствии с инструкциями по установке втулки или фитинга.
ЗАМЕЧАНИЕ!
Не растягивайте, не обрезайте и не нарушайте каким-либо образом целостность кабеля
заземления внутри крышки и зажима заземлителя. (См. Рисунок 2.4).
№ Описание
1 Отверстие для крепежного винта в корпусе
2 Отверстие для винта крышки в корпусе
ЗАМЕЧАНИЕ!
При креплении корпуса источника питания в горизонтальном положении (например, на
стене) один человек должен держать крышку корпуса, а другой крепить корпус на месте.
Это необходимо для предотвращения повреждений компонентов корпуса и/или травмы
установщиков.
