Источники питания MIC для ИК-камер MIC
Источники питания для ИК-камер MIC:
–
MIC-IR-240PSU-UL
–
MIC-IR-115PSU-UL
–
MIC-IR-24PSU-UL
Источники питания ИК-камер MIC оснащены вторым изолированным источником питания
для подключения двух ИК-прожекторов. Камера управляет работой этих источников
питания с помощью команд телеметрии, полученных из диспетчерской. Источники
питания управляют прожекторами с помощью привода постоянного тока, который
автоматически настраивает сам себя для работы ИК-прожектора. Клеммная колодка HD2
позволяет подключить четыре (4) входа сигнализации, такие как датчики вскрытия
корпуса или входы от других датчиков или переключателей, которые активируют
предустановки в камере, но всегда оповещают систему управления о состоянии данных
сигналов тревог.

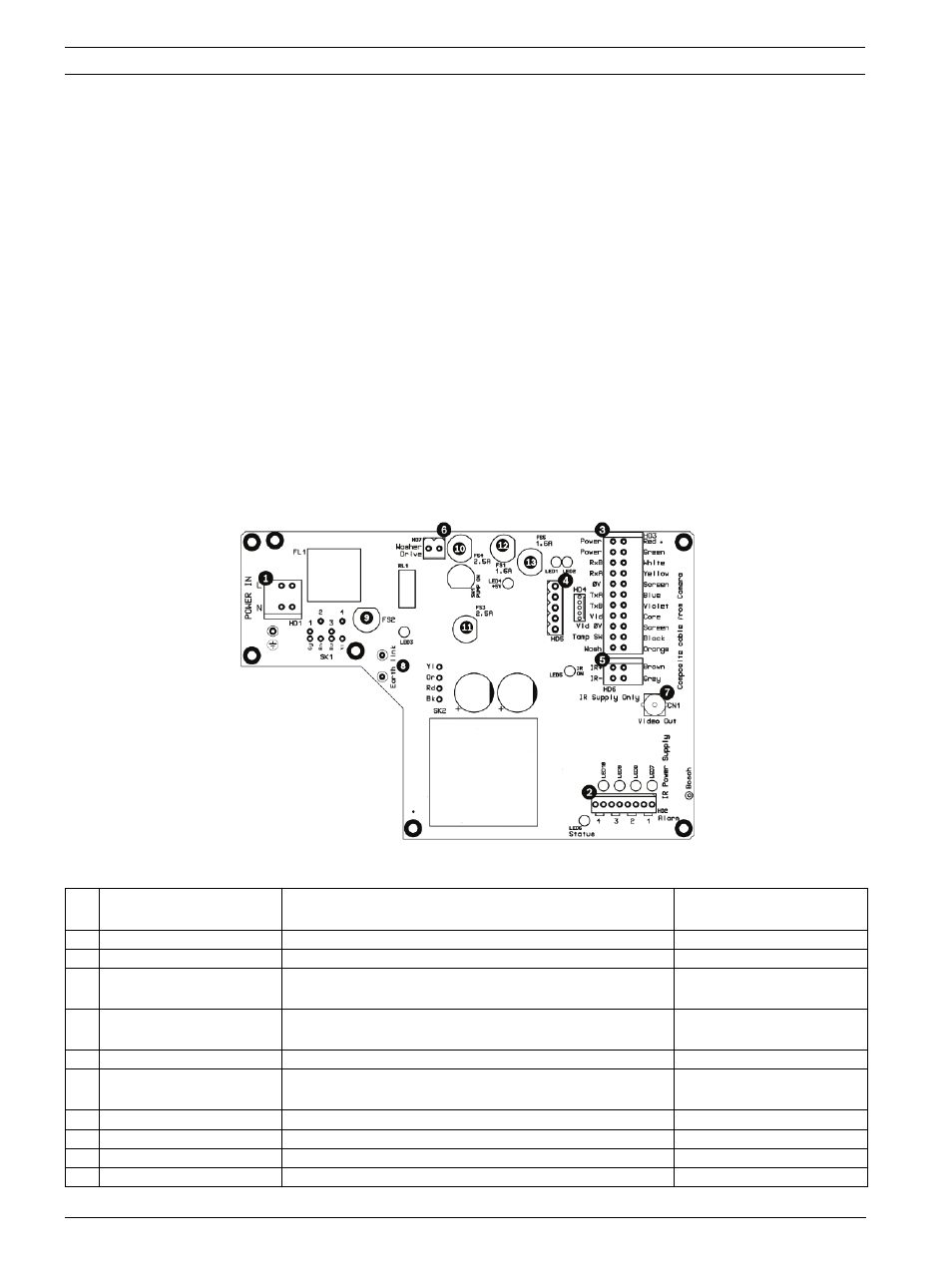

На рисунке ниже отображена схема печатной платы в источниках питания MIC для ИК-
камер, которая содержит номера сигналов вызова рядом или ниже идентификатора
соединения/контакта, терминала или на предохранителях. В таблице ниже рисунка
указаны соединения.
Рисунок 2.2 Схема MIC-IR-240PSU
№ Идентификатор
соединения /контакта
Описание/Функция
соединения / контакта
Тип соединения /
контакта
1
HD1
Вход питания переменного тока
Зажимной контакт
2
HD2
Сигнализация с 4-входами
Зажимной контакт
3
HD3
Экранированный композитный кабель
(соединения с камерой)
Зажимной контакт
4
HD4,
Преобразователь USB/RS-485
Зажимной контакт или
обжимной контакт Molex
4
HD5
Элемент управления RS-485
5
HD6
[Дополнительно] Вспомогательный источник, ИК-
прожекторы
Зажимной контакт
6
HD7
Привод стеклоочистителя
Зажимной контакт
7
CN1 (видеовыход)
Коаксиальный разъем
Разъем BNC
8
Перемычка заземления Перемычка заземления
--
9
FS2
Предохранитель 2 — основная защита
--
