ru | Установка
Источники питания серии MIC
F.01U.265.804 | 1.0 | 2010.12
Руководство по установке
Bosch Security Systems, Inc.

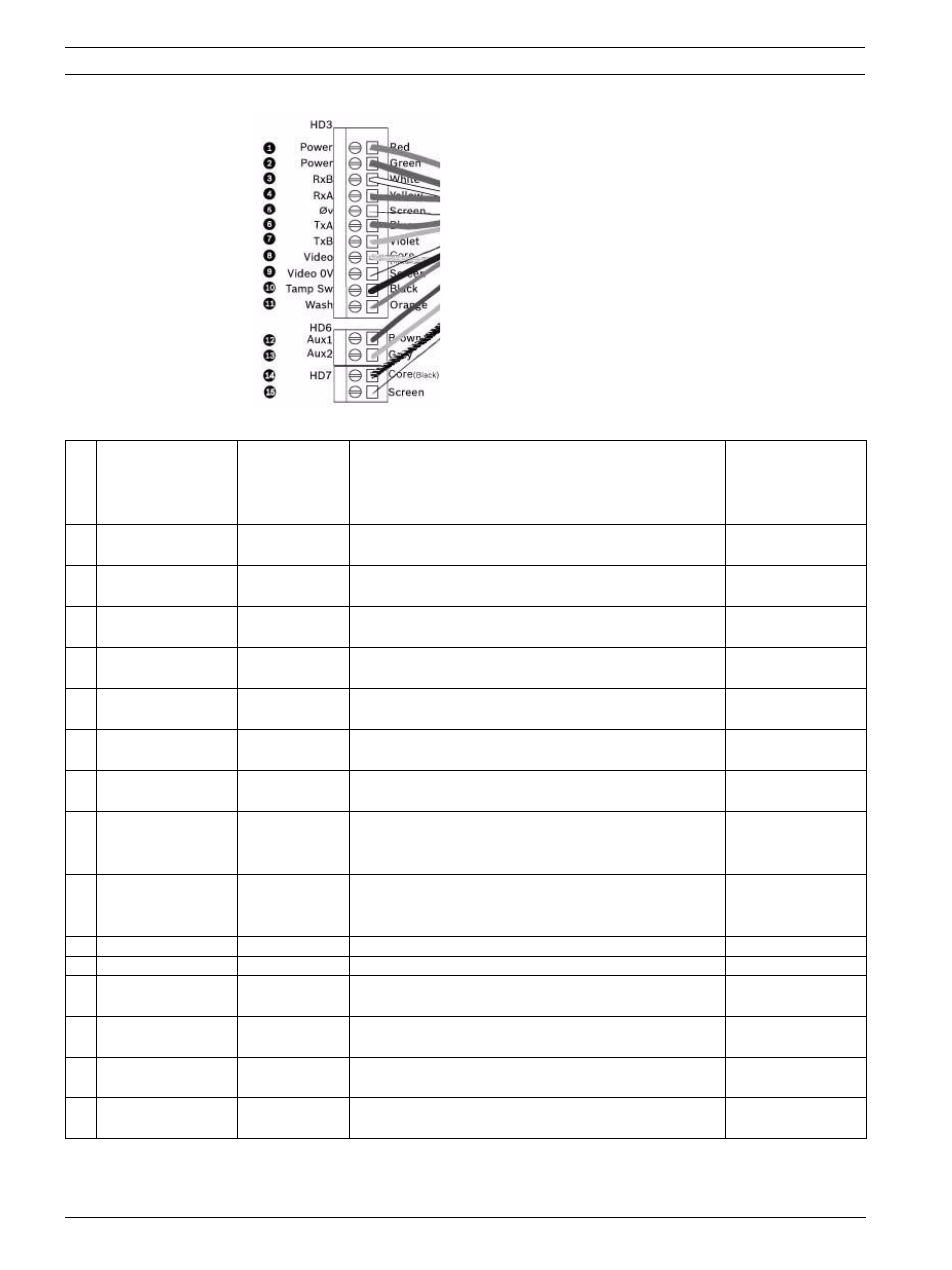

Рисунок 2.7 Частичное изображение соединений композитного кабеля
№
Идентификатор
соединения /
контакта и номер
контакта
Маркировка
печатной
платы —
сигнал
Описание/Функция соединения
Маркировка
печатной платы —
жила кабеля
(цвет)
1
HD3-1
Питание
Источник питания низкого напряжения (вход 1) /
Питание от сети переменного тока
Красный
2
HD3-2
Питание
Источник питания низкого напряжения (вход 2) /
Возврат питания от сети переменного тока
Зеленый
3
HD3-3
RxB
Вход/выход телеметрии к RS-422/485 [Rx +]
Полный дуплекс RxB/Полудуплекс Tx/RxB
Белый
4
HD3-4
RxA
Вход/выход телеметрии к RS-422/485 [Rx -]
Полный дуплекс RxA/Полудуплекс Tx/RxA
Желтый
5
HD3-5
0v Заземление
[Провод стока / экран]
Экран
(черный)
6
HD3-6
TxA
Вход/выход телеметрии к RS-422/485 [Tx -]
Полный дуплекс TxA
Синий
7
HD3-7
TxB
Вход/выход телеметрии к RS-422/485 [Tx +]
Полный дуплекс TxB
Фиолетовый
8
HD3-8
Видео
Видеовыход оптической камеры
для диспетчерской (коаксиальный кабель — BNC
CN1)
Провод
9
HD3-9
Видео 0 В
Возврат видеосигнала (оптическая камера)
(заземление для диспетчерской) (коаксиальный
кабель — BNC CN1)
Экран
10
HD3-10
Tamp Sw
[Дополнительно] Датчик вскрытия корпуса
Черный
11
HD3-11
Wash
[Дополнительно] Сигнал привода стеклоочистителя
Оранжевый
12
HD6-1
AUX1
[Дополнительно] Дополнительное соединение
(нагреватель/ИК)*
Коричневый
13
HD6-2
AUX2
[Дополнительно] Дополнительное соединение
(нагреватель/ИК)
Серый
14
HD7-1
--
Переключаемый видеовыход для диспетчерской
[Только для композитного кабеля MIC612]
Провод
(черный)
15
HD7-2
--
Видеовыход (заземление сигнала)
[Только для композитного кабеля MIC612]
Экран
(черный)
