ru | Установка
Источники питания серии MIC
F.01U.265.804 | 1.0 | 2010.12
Руководство по установке
Bosch Security Systems, Inc.

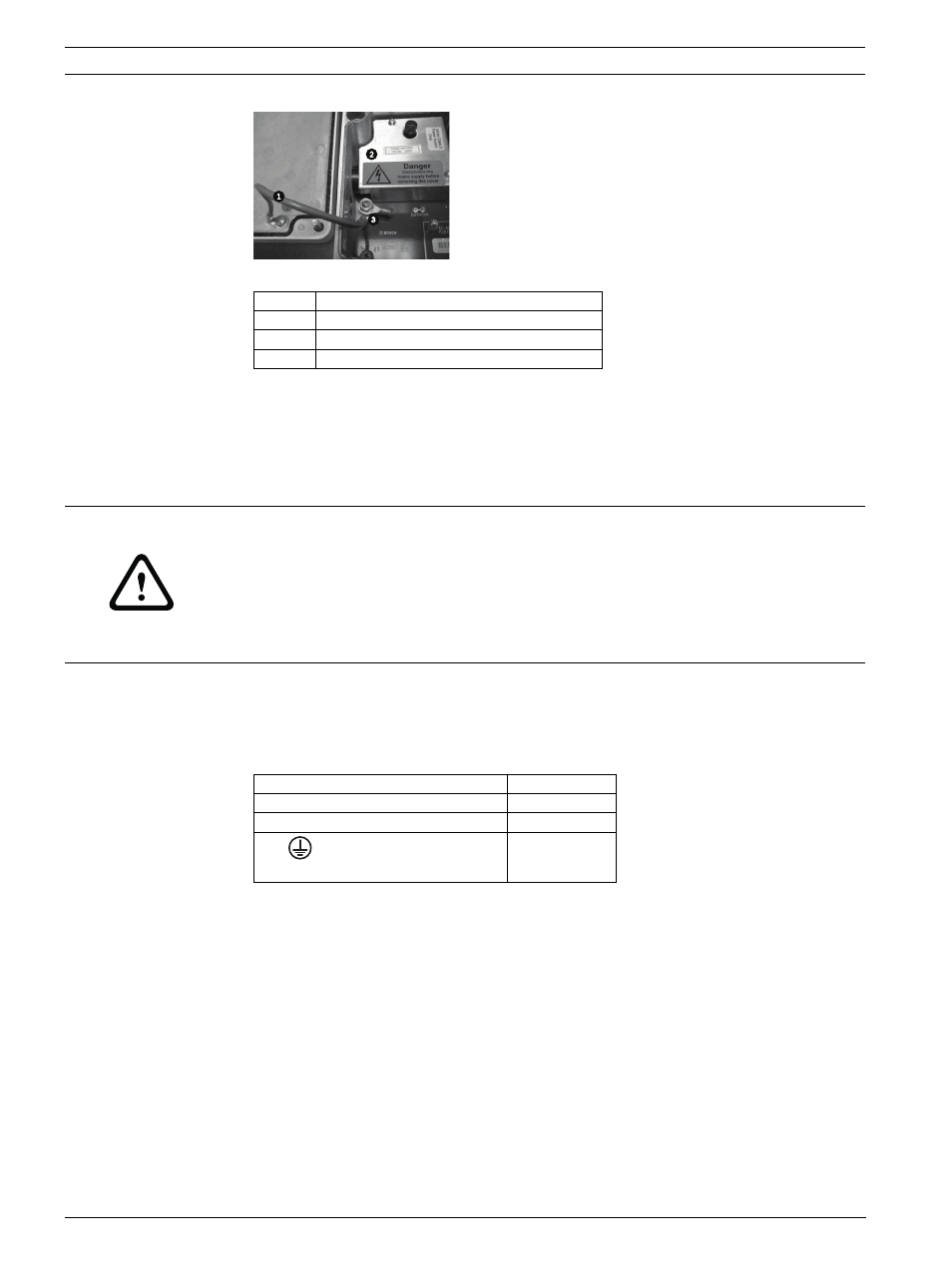

Рисунок 2.4 Корпус с экраном и кабелем заземления между зажимом заземления и крышкой корпуса
7.
Снимите внутренний экран и положите его рядом с корпусом источника питания.
Теперь открыт доступ к отверстию кабеля питания и заглушке M20, закрывающей
отверстие.
8.
Выньте заглушку. Установите подходящий (металлический) кабелепровод на место
заглушки. Закрепите кабелепровод в соответствии с рекомендациями производителя
кабелепровода.
9.
Подготовьте кабель питания нужным образом и пропустите его в корпус.
10. Подсоедините провод под напряжением и нейтральный провод к соответствующим
зажимным контактам на клеммной колодке HD1, как показано в приведенной ниже
таблице и указано на печатной плате. Соблюдайте полярность и напряжение.
11. Снимите латунную гайку и медную шайбу с зажима заземления (поз. 3, Рисунок 2.5) и
отложите в сторону.
12. Снимите клемму (входит в комплект).
13. Вставьте кабель заземления от сетевого кабеля (поз. 2, Рисунок 2.5) в обжимную
часть (размер M6, сертифицирован по стандарту UL) клеммы и обожмите его для
фиксации.
14. Вставьте клемму в зажим заземления.
15. Замените медную шайбу. Закрепите с помощью медной гайки.
№
Описание
1
Кабель заземления к крышке корпуса
2
Внутренний экран
3
Зажим заземления
ВНИМАНИЕ!
Только установки с кабелепроводом соответствуют стандартам UL. Если используется
кабель питания без кабелепровода (не рекомендуется), установите на место заглушки
кабельный сальник NPT 1/2" (входит в комплект). Проще проложить кабель питания
через кабельный сальник вне корпуса, а потом подсоединить сальник к корпусу.
Убедитесь, что у кабельного сальника достаточно места для подвода кабеля
(приблизительно 60 мм с каждой стороны корпуса).
Маркировка печатной платы
Описание
L
Live
N
Нейтраль
Заземление
