26 ru | Установка Источники питания серии MIC
F.01U.265.804 | 1.0 | 2010.12 Руководство по установке Bosch Security Systems, Inc.

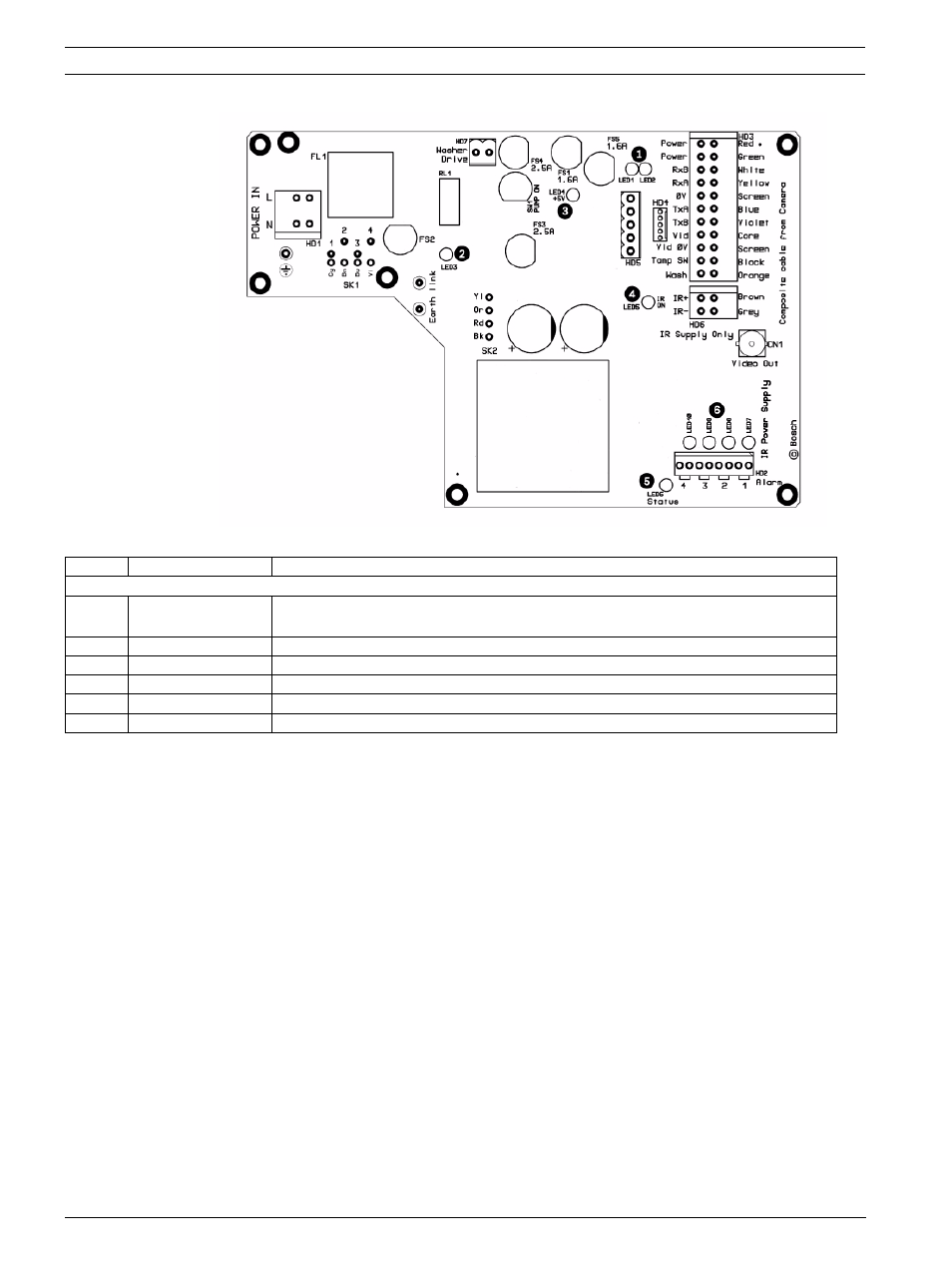

Рисунок 2.8 Положения индикаторов источника питания MIC для ИК-камер
33. Установите обратно крышку корпуса и затяните четыре (4) невыпадающие винта на
крышке для обеспечения корпусу водонепроницаемости.
№ Индикатор Описание
Модели MIC с ИК
1
Индикатор 1,
индикатор 2
Указывают, что с источника питания может быть подано 18 В перем. тока и что
предохранители источника питания целые.
2 Индикатор 3 Загорается при включении привода стеклоочистителя.
3 Индикатор 4 Контролирует внутреннее питание +5 В.
4 Индикатор 5 Загорается, когда питание ИК-лампы** включается телеметрией камеры.
5 Индикатор 6 Индикатор состояния. Подает импульсы, когда выбран Multi Alarm.
6 Индикаторы 7–10 Эти индикаторы загораются, когда активна сопутствующая тревога.
