Источники питания серии MIC
Установка | ru
15
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.804 | 1.0 | 2010.12
2.4
Источники питания MIC для камер MIC без ИК-подсветки
Источники питания для камер MIC без ИК-подсветки:
–
MIC-240PSU-2
–
MIC-115PSU-2
–
MIC-24PSU-2
Все источники питания MIC для камер без ИК-подсветки имеют одинаковую схему и
процедуру подключения; отличия источников питания на 230 В перем. тока, 115 В перем.
тока и 24 В перем. тока заключаются только в разных входных напряжениях и
предохранителях.

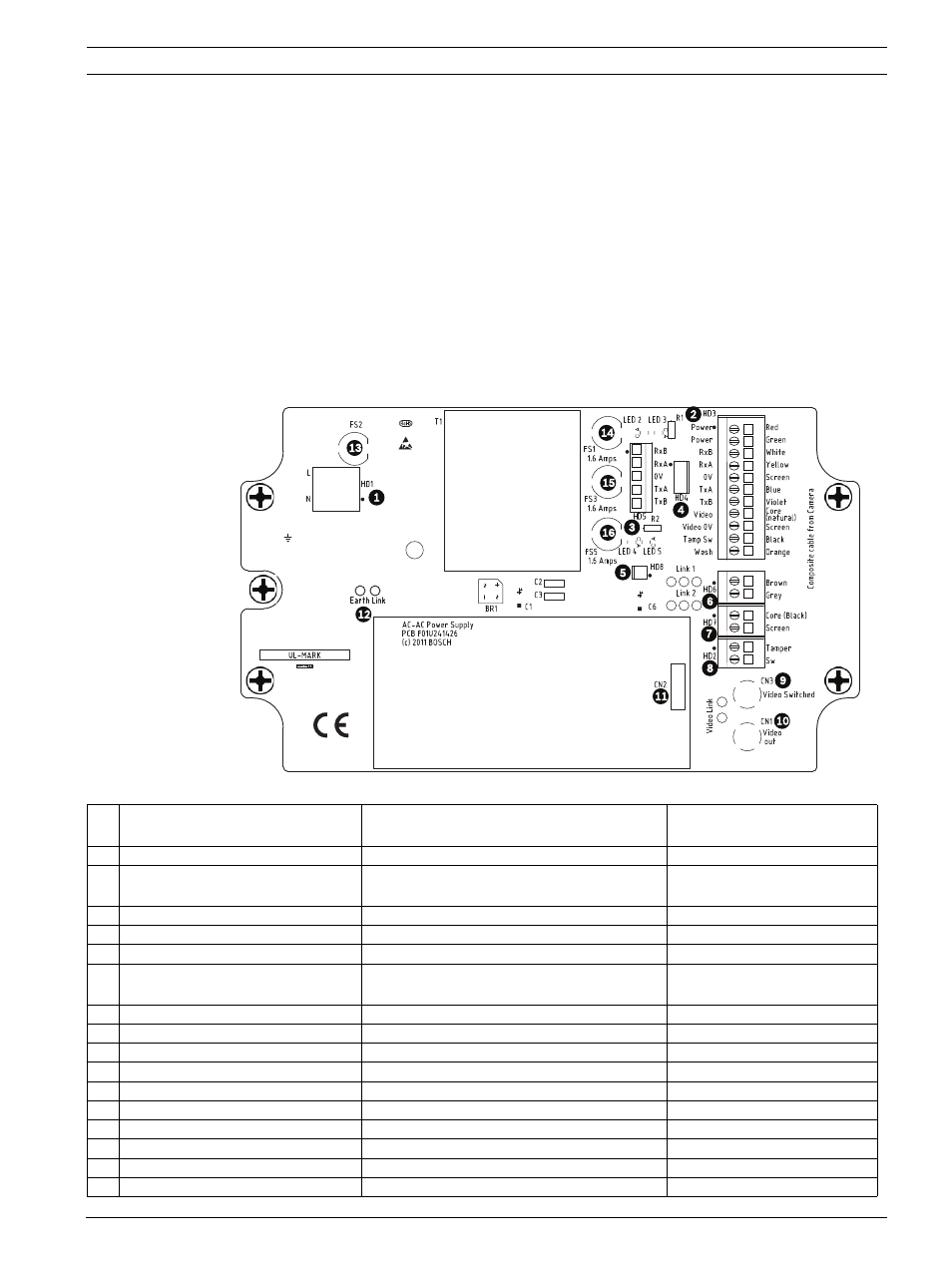

На рисунке ниже отображена схема печатной платы в источниках питания MIC для камер
без ИК-подсветки, на которой приведены номера позиций рядом или ниже
идентификатора соединения/контакта, терминала или на предохранителях. В таблице
ниже рисунка указаны соединения.
Рисунок 2.1 Схема MIC-240PSU-2, MIC-115PSU-2 и MIC-24PSU-2
№ Идентификатор соединения /
контакта на печатной плате
Описание/Функция соединения /
контакта
Тип соединения /
контакта
1
HD1
Вход питания переменного тока
Зажимной контакт
2
HD3
Экранированный композитный кабель
(соединения с камерой)
Зажимной контакт
3
HD5
Элемент управления RS-485
Зажимной контакт
4
HD4
Преобразователь USB/RS-485
Разъем Molex
5
HD8
**НЕ ИСПОЛЬЗУЕТСЯ**
Разъем Molex
6
HD6
[Дополнительно] Вспомогательный
источник, нагреватель
Зажимной контакт
7
HD7
Видео (композитный кабель)
Зажимной контакт
8
HD2
Датчик вскрытия корпуса
Зажимной контакт
9
CN3 (переключатель видео)
Коаксиальный разъем
Разъем BNC
10
CN1 (видеовыход)
Коаксиальный разъем
Разъем BNC
11
CN2
Разъем дополнительной платы
Штекерное соединение
12
Перемычка заземления
Перемычка заземления
--
13
FS2
Предохранитель 2 — основная защита
--
14
FS1
Предохранитель 1 — защита камеры MIC
--
15
FS3
Предохранитель 3 — защита нагревателя 1 --
16
FS5
Предохранитель 5 — защита нагревателя 2 --
