Руководство по установке Galaxy Dimension
Клавиатуры
52
Клавиатура Galaxy Dimension TouchCenter
Общая информация
Клавиатура TouchCenter используется для управления и программирования контрольных панелей
серии Galaxy Dimension. Клавиатура имеет цветной сенсорный дисплей, предоставляя
пользователям удобный графический интерфейс.
Кнопка эмуляции
клавиатуры Mk7
Кнопка экстренных
сообщений

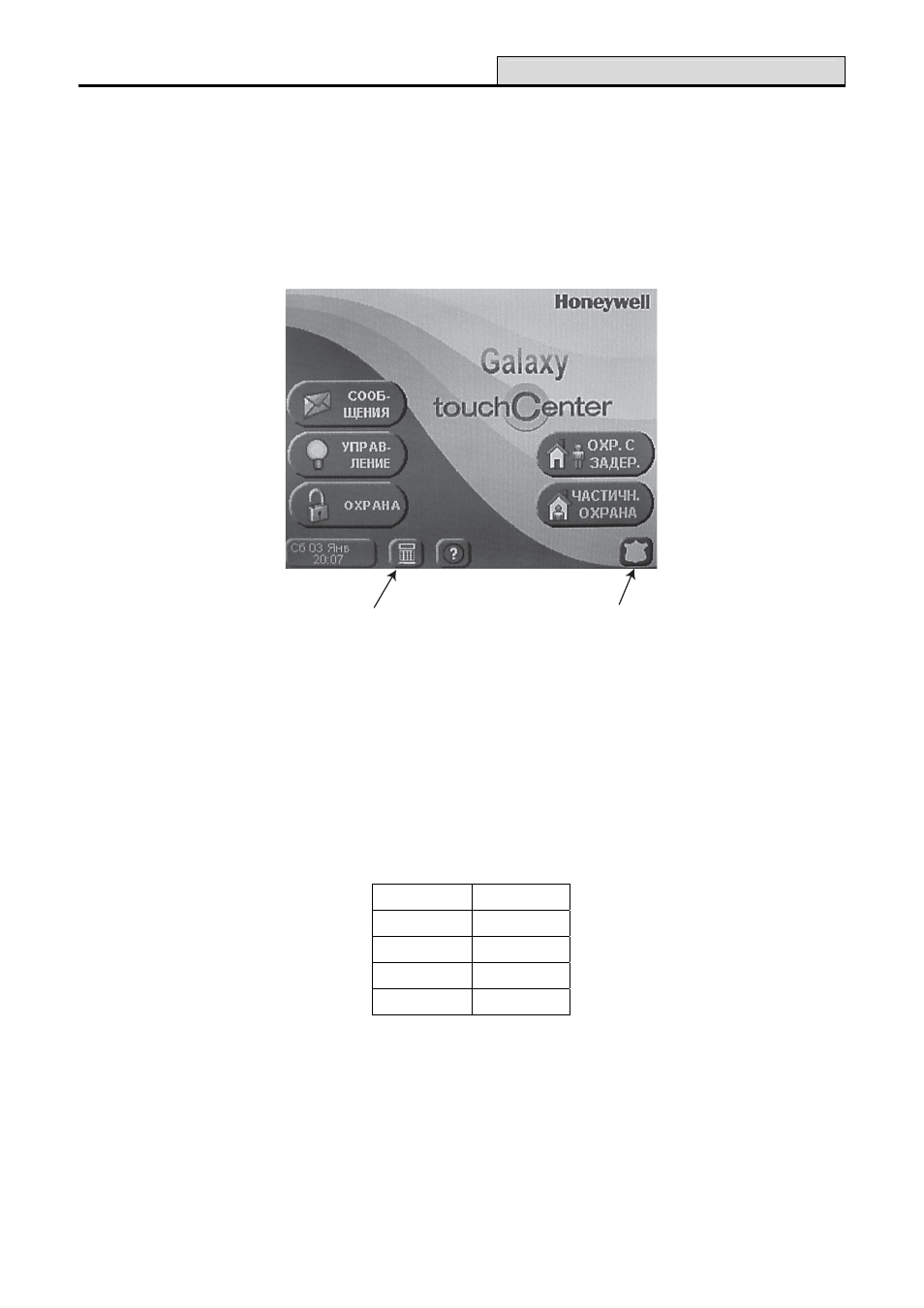

Рис. 4-3. Графическое меню по умолчанию
Установка клавиатуры TouchCenter
1. Снимите монтажное основание клавиатуры, нажав на него вниз.
2. Расположите монтажное основание на поверхности стены так, чтобы открытая часть была
совмещена с кабелем.
3. Проведите кабель через отверстие в монтажном основании.
4. Закрепите основание на стене с помощью четырех винтов (входят в комплект поставки).
5. Подключите провода к клавиатуре в соответствии со следующей таблицей.
Панель Клавиатура
A G
B Y
GND –
+12V +
Табл. 4-5. Подключение клавиатуры TouchCenter
6. Установите клавиатуру на монтажное основание, совместив четыре выступа в монтажном
основании с отверстиями в задней крышке клавиатуры.
