Руководство по установке Galaxy Dimension
Периферийное оборудование
40
Адресация
Модуль интерфейса аудио имеет фиксированный адрес.
Установка
Модуль интерфейса аудио может устанавливаться одним из следующих способов:
на печатную плату контрольной панели на специальном монтажном основании;
внутри стандартного корпуса модуля RIO отдельно от контрольной панели.
Подключение модуля интерфейса аудио к телефонной линии
Модуль интерфейса аудио подключается к телефонной линии в соответствии со схемой на рис.
3-7.
PHONE
LINE
A B A
B
Плата панели Galaxy
PHONE
LINE
A
B
A
B
Плата интерфейса аудио
Телефонные
аппараты в здании
Входящая
телефонная
линия
Максимальное расстояние между
контрольной панелью и модулем
интерфейса аудио - 30 м

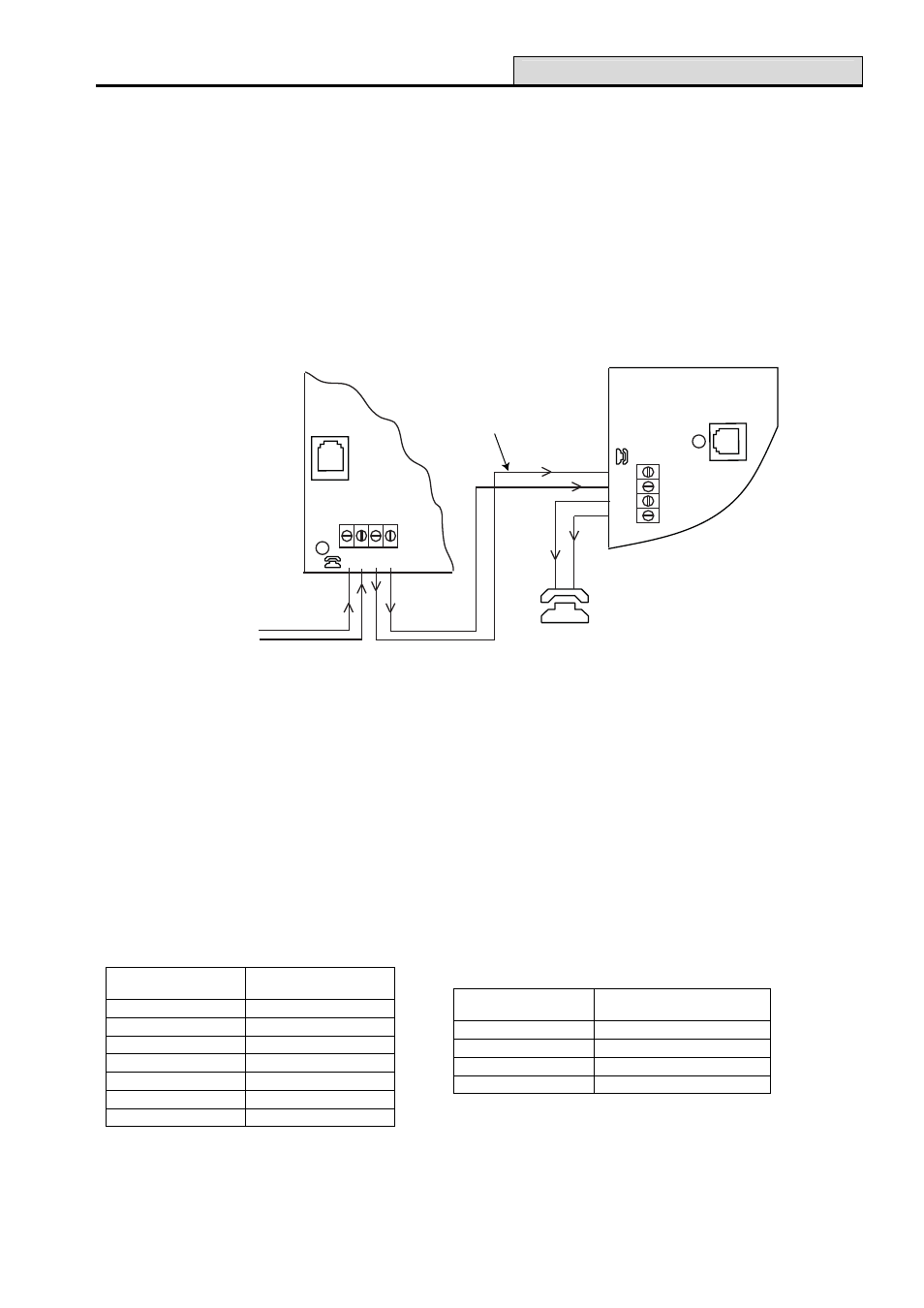

Рис. 3-7. Подключение модуля интерфейса аудио к телефонной линии
Подключение микрофонов и громкоговорителей
В системе могут использоваться микрофоны с предварительным усилителем (размах выходного
напряжения 3 В). Чувствительность микрофона настраивается в соответствии с его руководством
по установке. Выходы аудио позволяют подключать громкоговорители со встроенным
усилителем (line-level). В системе могут использоваться следующие устройства производства
Honeywell:
TP800/TP2-800GY:
модуль микрофона и громкоговорителя;
IS215TCE-MIC:
пассивный инфракрасный извещатель со встроенным микрофоном;
DT7450-MIC: комбинированный извещатель со встроенным микрофоном.
Подключение TP800/ TP2-800GY
Клеммы модуля
интерфейса аудио
Клеммы
TP800/TP2-800GY
GND VS-
+4.5V VS+
CMD CMD
SPK RML
MIC ECOUT
TMP AP
AP
Подключение IS215TCE-MIC и DT7450-MIC
Клеммы модуля
интерфейса аудио
Клеммы IS215TCE-MIC /
DT7450-MIC
GND -
12V +
MIC M
GRD G
Таблица 3-8. Подключение TP800/ TP2-800GY
Примечание. Соедините клеммы AP и VS-
для замыкания цепи датчика
Таблица 3-9. Подключение IS215TCE-MIC и DT7450-MIC
