Руководство по установке Galaxy Dimension

Подключение шлейфов

20

Подключение шлейфов сигнализации

Контрольная панель может использовать две основные схемы шлейфов: повышенной
информативности (по умолчанию) и с оконечным резистором. Шлейфы могут иметь различные
значения сопротивлений оконечных резисторов (см. меню 51.46 = Параметры. Сопротивление).
Подробная информация о сопротивлениях шлейфов и номиналах оконечных резисторов приведена
в таблицах 2-7 (для шлейфов повышенной информативности) и 2-8 (для шлейфов с оконечным
резистором). По умолчанию выбрана установка 9 (шлейф повышенной информативности с
оконечным резистором номиналом 1 кОм).
Примечание. По умолчанию время реакции для всех шлейфов установлено равным 300 мс.

Опция 1

1 кОм

Опция 3

2,2 кОм

Опция 5

4,7 кОм

Опция 7

5,6 кОм

Опция 9

1 кОм (с контролем

неисправности)

Вмешательство
(замыкание)

0 - 800

0 - 1800

0 -3700

0 -1400

0 - 800

Низкое
сопротивление

800 - 900

1800 - 2000

3700 - 4200

1400 - 2800

800 - 900

Норма

900 - 1200

2000 -2500

4200 - 5500

2800 - 8400

900 - 1200

Высокое
сопротивление

1200 - 1300

2500 - 2700

5500 - 6500

8400 - 9800

1200 - 1300

Тревога
(нарушение)

1300 - 12000

2700 -12000

6500 - 19000

9800 -12600

1300 - 3500

Неисправность

-

-

-

-

3500 - 4500

Маскирование

12000 - 19000

12000 -15000

19000 - 22000

12600 -22000

4500 - 19000

Вмешательство
(обрыв)

19000 -

 15000

-

 22000

-

 22000

-

 19000

-

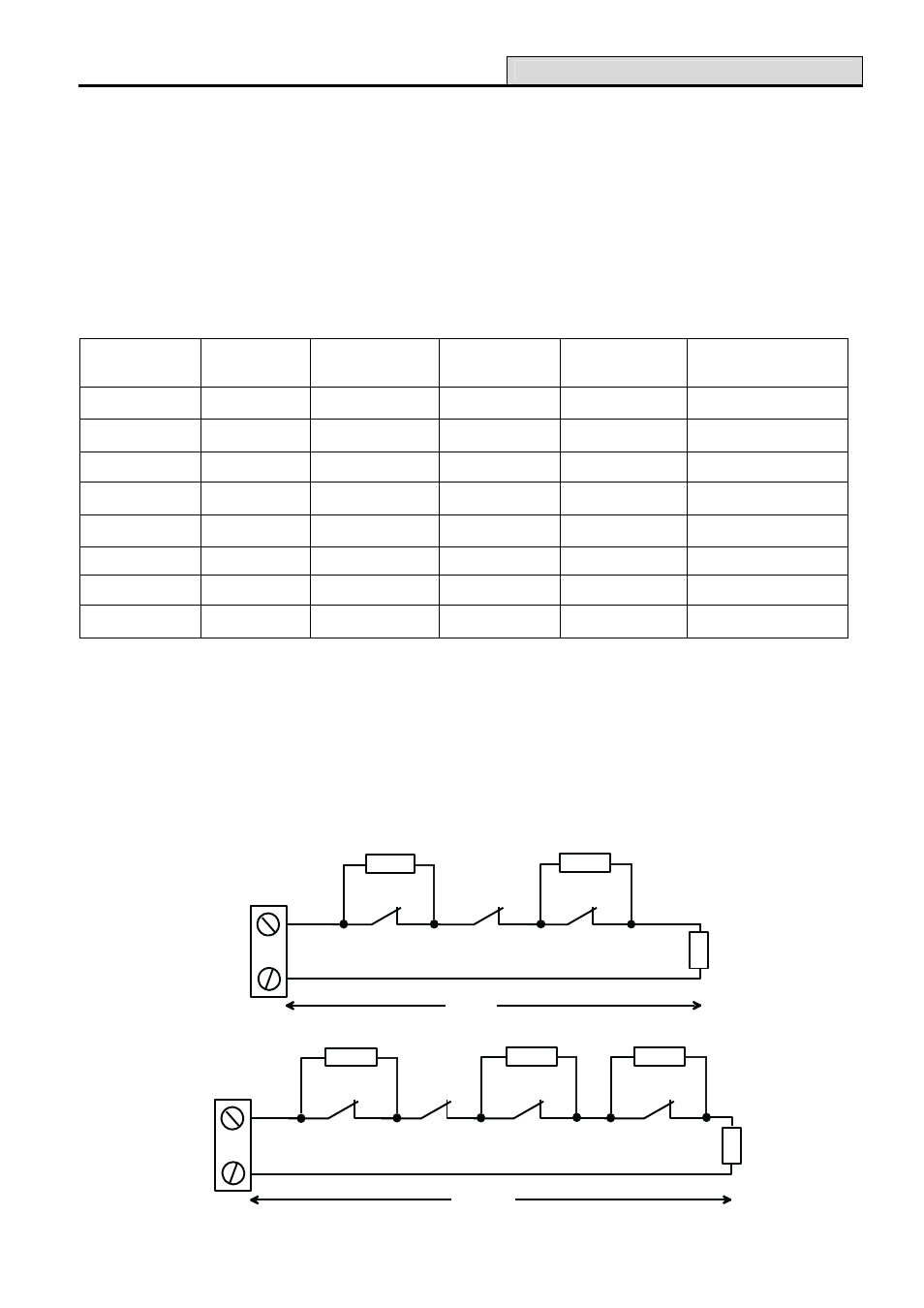

Таблица 2-7. Конфигурация и сопротивления шлейфа повышенной информативности (ШПИ)

Пример: установка 9 – шлейф повышенной информативности с контролем
неисправности и резистором 1 кОм (по умолчанию)

Схема на рис. 2-10 используется, если извещатель охранной сигнализации имеет общий выход для
индикации неисправности и маскирования (блокирования извещателя каким-либо объектом).
Сообщение о маскировании формируется при одновременном размыкании контактов "Тревога" и
"Неисправность". Если извещатель имеет раздельные контакты индикации неисправности и
маскирования, необходимо использовать схему, приведенную на рис. 2-11.

100 м

1 кОм

3 кОм

1 кОм

Клеммы

шлейфа

НЗК

“Вмешательство”

НЗК

“Тревога”

НЗК

“Маскирование”

Рис. 2-10. Установка 9 - шлейф повышенной информативности с контролем неисправности

100 м

1 кОм

3 кОм

12 кОм

1 кОм

Клеммы

шлейфа

НЗК

“Вмешательство”

НЗК

“Тревога”

НЗК

“Маскирование”

НЗК

“Неисправность”
