Руководство по установке Galaxy Dimension

Периферийное оборудование

39

Двухсторонняя аудиосвязь с объектом в Galaxy Dimension

Введение

Контрольные панели Galaxy Dimension позволяют осуществлять двухстороннюю голосовую
связь с контролируемым объектом по телефонной линии для возможности подтверждения
срабатывания системы охранной сигнализации. Вместе с сигналом тревоги на пульт
централизованного наблюдения можно передавать звук из области объекта, в которой произошла
тревога. Контрольная панель позволяет передавать звук, записанный в момент возникновения
тревоги, или звук с объекта в реальном масштабе времени. В зависимости от программирования
и конфигурации системы, оператор станции централизованного наблюдения может выполнять
двухстороннюю голосовую связь с объектом. Для организации аудиосвязи необходим модуль
интерфейса аудио, который позволяет работать с двумя независимыми каналами аудио. Для
дальнейшего увеличения числа аудиоканалов используются модули мультиплексоров (MUX).
Каждая группа (раздел) контрольной панели Galaxy может иметь один назначенный канал
аудиосвязи.

Модуль интерфейса аудио

Модуль интерфейса аудио подключается к шине RS-485 контрольной панели и позволяет
передавать звук по телефонной линии на пульт централизованного наблюдения.
Модули мультиплексоров аудио, используемые для увеличения числа каналов, подключаются к
модулю интерфейса аудио по специализированной цифровой шине RS-485 для передачи звука. К
каждому каналу аудио можно подключить до трех пар "микрофон-громкоговоритель" (например,
модель TP800).
Модуль интерфейса аудио функционирует как ведущее устройство на шине аудио RS-485. К
шине аудио можно подключить до 8 мультиплексоров, обеспечивая до 32 каналов аудиосвязи.

PHONE

LINE

A
B
A

B

Разъем

телефонной линии

Подключение

телефонной

линии

SKT1

Сервисный

разъем

LK4

LK3

GND

+12V

GND

SPARE

AUDIO

A

B

A

B

GALAXY

PL3

PL6

CMD 2

TMP 2
SPK 2

MIC 3

GND
+4.5V

CMD 1
TMP 1
SPK 1
MIC 1

LK2

F1

PL2

Перемычка

оконечного резистора

для шины RS-485

Инженерный разъем

шины аудио

Шина аудио

RS-485

Инженерный разъем

шины RS-485

Шина данных

RS-485

Датчик снятия

со стены

Предохранитель

для +4,5 В

Клеммы для

подключения

двух каналов

аудио

Разъем

расширения аудио

Диагностические

светодиоды

SW3

ПРИМЕЧАНИЕ:

Разъем расширения

аудио не используется

в текущей версии.

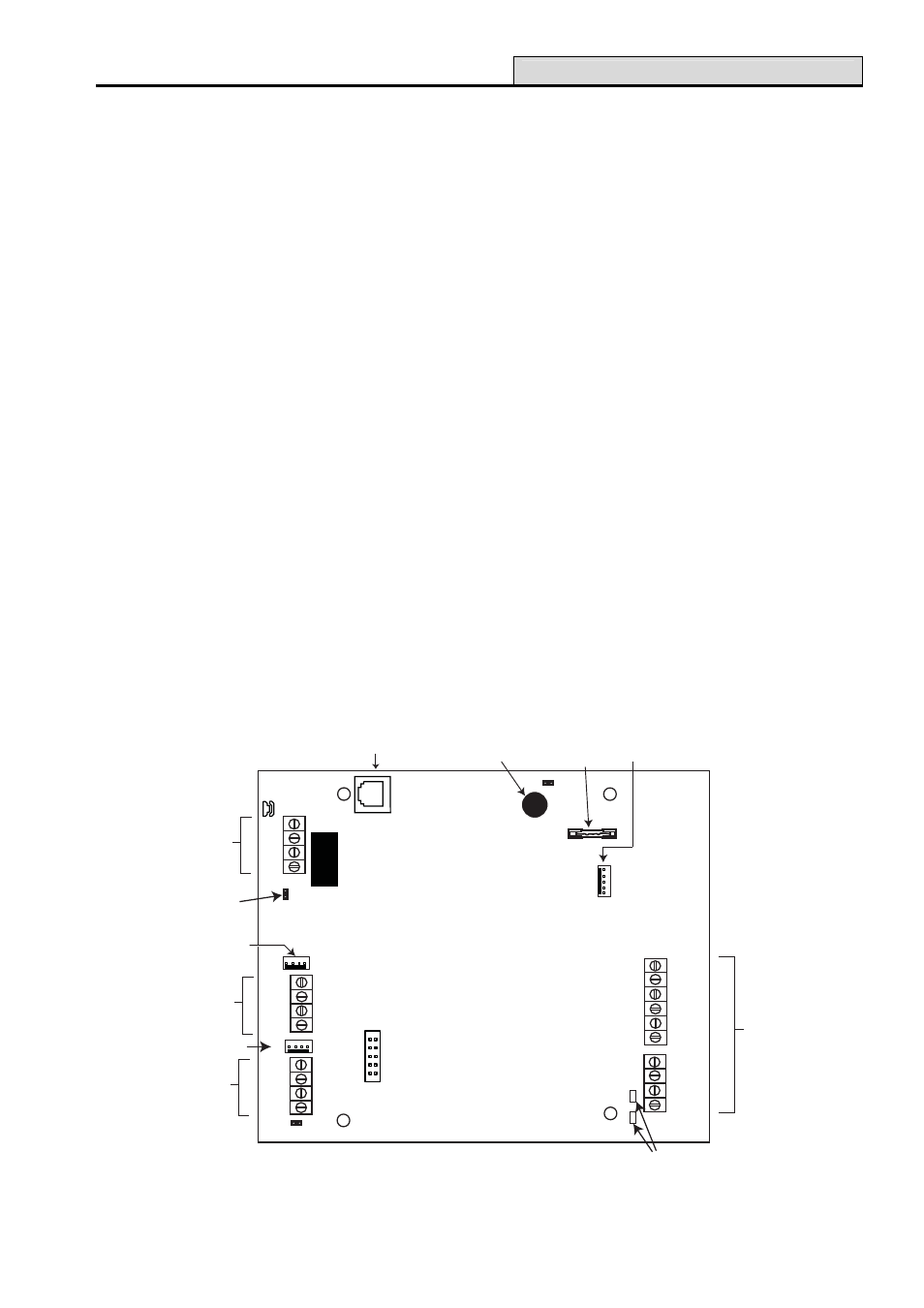

Рис. 3-6. Плата модуля интерфейса аудио
