Руководство по установке Galaxy Dimension
Шины данных RS-485
17
4. Экран кабеля соединяется со стержнем заземления на контрольной панели при помощи зажима
(см. рис. 2-8).
5. Шина RS-485 (AB) должна иметь оконечный резистор сопротивлением 680 Ом, подключенный
между клеммами А и В последнего модуля на шине. Если шина отходит в двух направлениях,
то на обоих ее концах должны быть установлены резисторы 680 Ом, а соответствующая
перемычка на плате панели должна быть снята (рис. 2-7).
6. В каждом из кабелей должна быть только одна пара проводов шины RS-485.
7. Минимальное напряжение на каждом модуле должно составлять 10,5 В (рекомендуемое
значение – 12,5 В).
8. Источник питания панели и дополнительные источники питания не должны подключаться
параллельно.
9. Общие провода (клемма "0V") всех дополнительных источников питания должны соединяться с
таким же проводом ("0V") контрольной панели Galaxy.
10. Убедитесь, что любые дополнительные громкоговорители не подключены к тому же кабелю,
что и пара проводов шины RS-485.
11. Постарайтесь не прокладывать шину RS-485 ближе 30 см от других кабелей.
12. Постарайтесь, чтобы кабель шины данных не был проложен параллельно другим кабелям
(максимально – не более 5 метров).

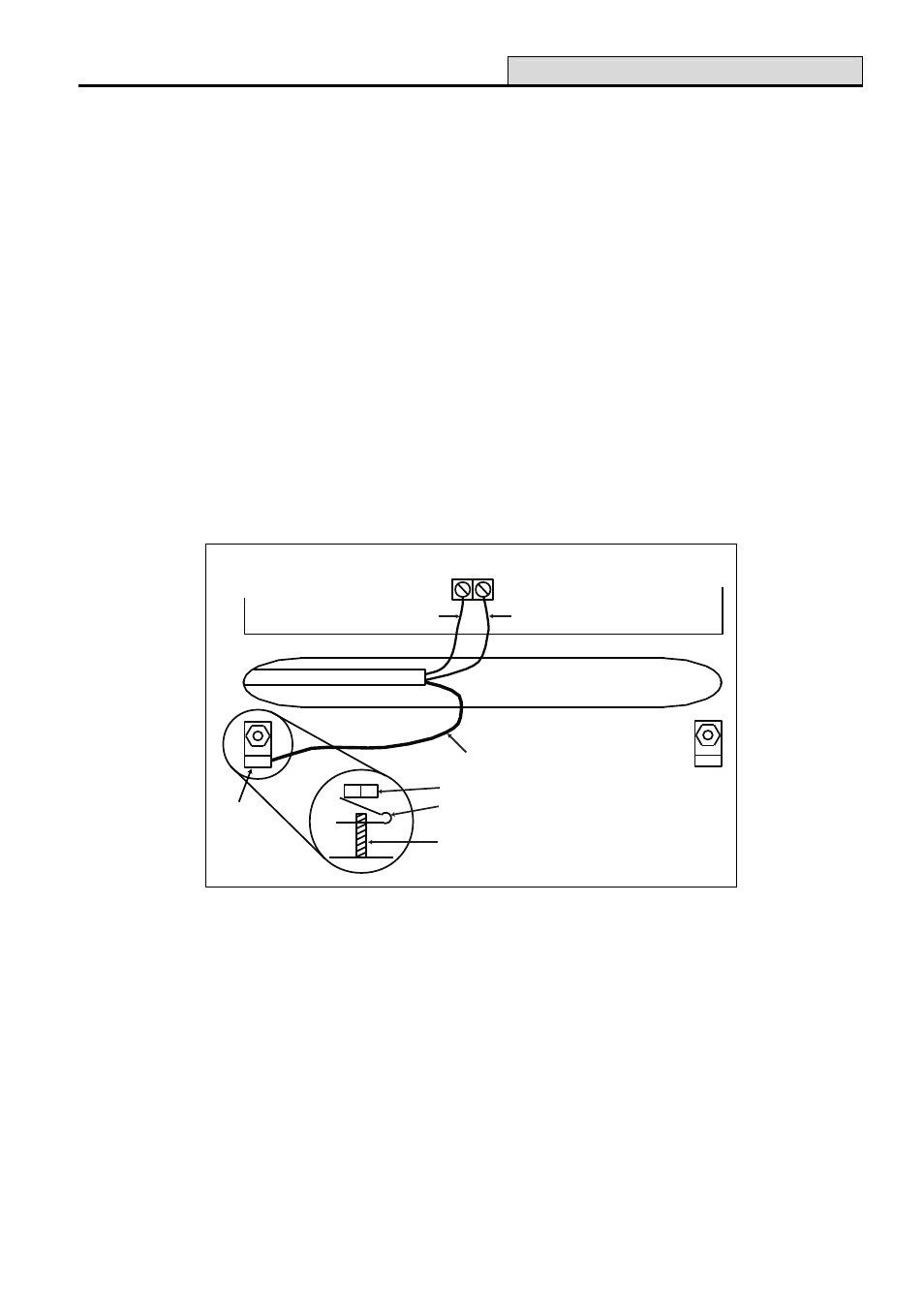

A B
Клеммы шины RS-485
Кабель RS-485
проводник проводник
Зажим
Экран кабеля
Гайка
Зажим
Стержень заземления
с резьбой
Рис. 2-8. Подключение экрана кабеля с применением зажима
