РАЗДЕЛ 4. КЛАВИАТУРЫ
С контрольными панелями Galaxy Dimension возможно использование двух типов клавиатур:
Mk7 и TouchCenter. В данном разделе описываются оба типа клавиатур.
Клавиатура Mk7 и клавиатура со считывателем Keyprox
Примечание. Все функции клавиатуры Mk7 присутствуют в клавиатуре со считывателем
Keyprox.
Общая информация о клавиатурах
Клавиатуры Mk7 и Keyprox имеют следующие основные особенности:
 жидкокристаллический дисплей с внутренней подсветкой (2 строки по 16 символов);
 16 клавиш с внутренней подсветкой (рис. 4-1);
 встроенный зуммер;
 светодиодный индикатор состояния питания;
 датчики снятия со стены и открывания корпуса;
 поворотный
переключатель для
установки адреса;
 разъем для подключения
к шине данных RS-485
контрольной панели.

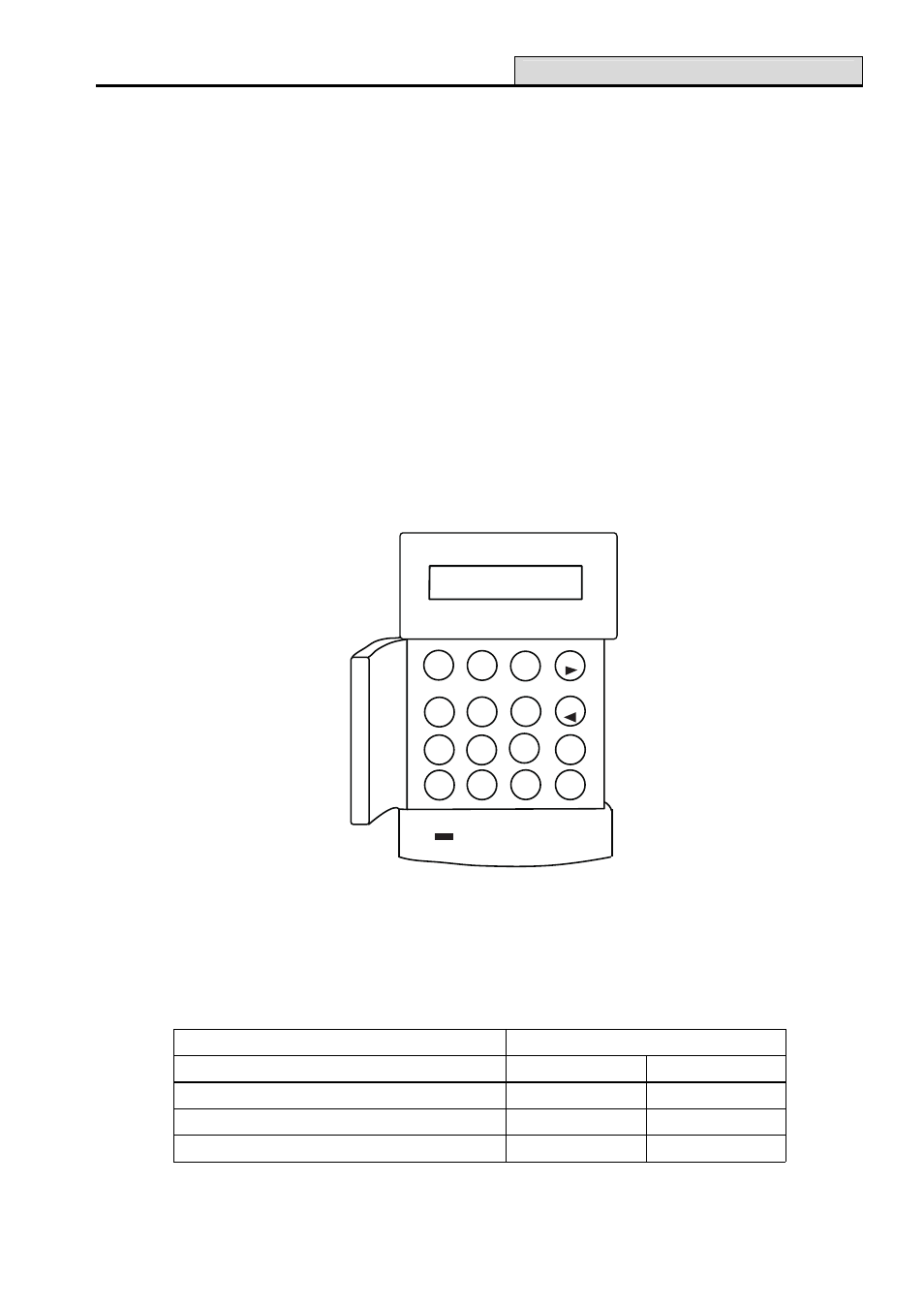

Рис. 4-1. Клавиатура Galaxy Mk7 / Keyprox
Питание клавиатур
Клавиатуры Galaxy запитываются от контрольной панели или дополнительного источника
питания с напряжением 12 В пост. тока. Потребление тока клавиатурой приведено в табл. 4-1.
Потребляемый ток, мА
Режим работы Mk7 Keyprox
Подсветка выключена 35 75
Подсветка включена 70 90
Включены зуммер и светодиод (при тревоге) 90 130
Таблица 4-1. Ток, потребляемый клавиатурами Mk7 и Keyprox
GALAXY 520 V6.06
22:31 СБ 07 МАР
1 2 3
A
4 5 6 B
7 8 9 ent
*
0
#
esc
