Расширитель беспроводных шлейфов RF RIO
Расширитель беспроводных шлейфов (RF RIO) включает в себя приемник, предназначенный для
работы с беспроводными извещателями Ademco на частоте 868 Мгц. Расширитель RF RIO может
использоваться со всеми панелями Galaxy Dimension.
Свойства RF RIO
Расширитель беспроводных шлейфов поддерживает:
до 32 беспроводных извещателей (вне зависимости от типа панели);
до 30 радиобрелоков для управления системой;
4 выхода электронных ключей.
1 2 3 4
Панель
Клавиатура
программирования
B A - +
B A - +
1 2 3 4
B A - +
B A - +
1 2 3 4
Выходы
электронных ключей
B A - +
B A - +
Перемычка
отключения
датчика
вмешательства
Перемычка
программирования
Процессор
Разъем для
клавиатуры
программирования
Переключатель
выбора адреса
SW1
SW2
Датчик
вмешательства
LED1
Фиксатор
LK1
R7 R5
R3
R1
SW6
Нагрузочные
резисторы
SW3

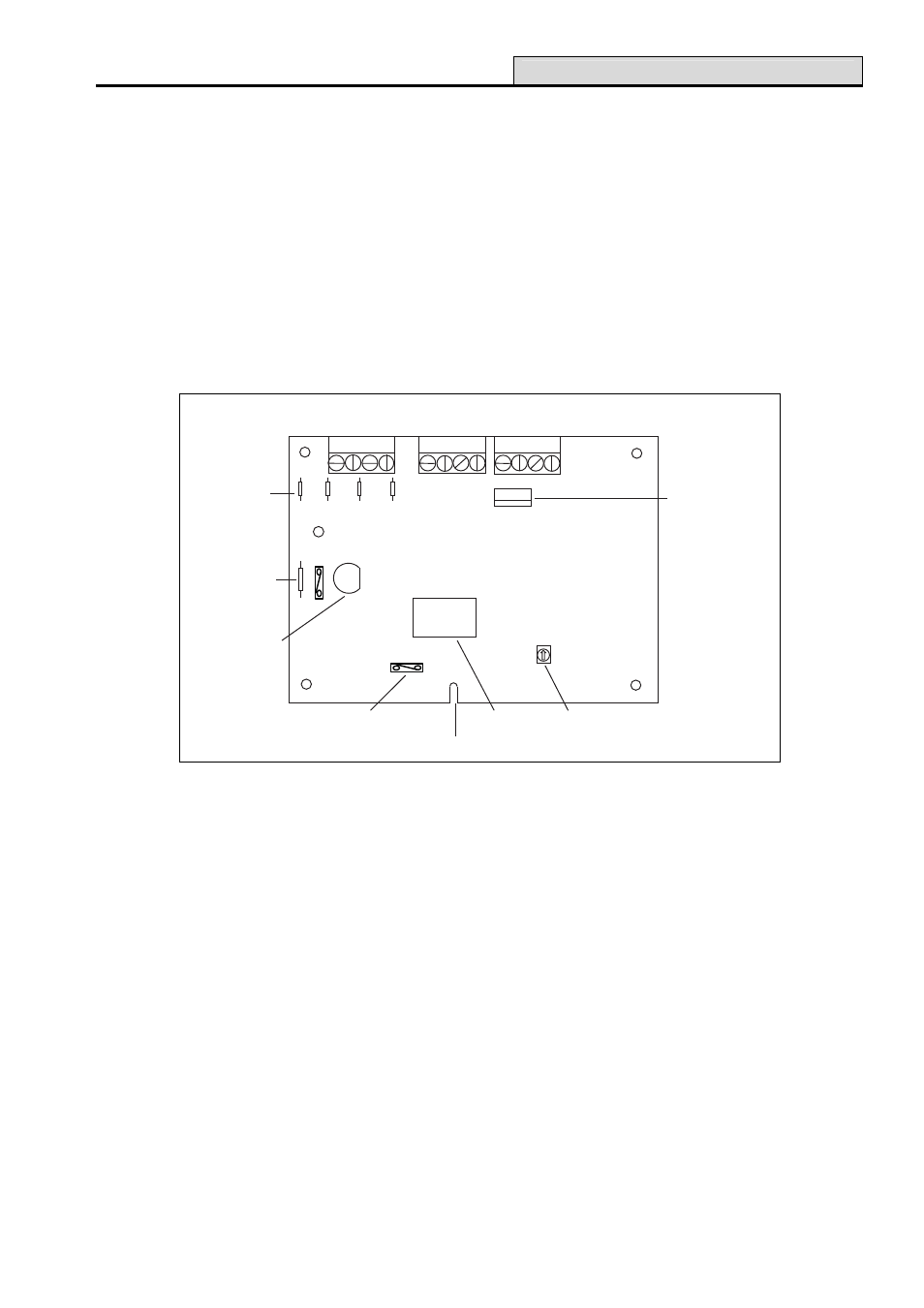

Рис. 3-1. Размещение элементов на плате RF RIO
Подключение RF RIO
Расширитель подключается к шине данных RS-485 (АВ) панели с соблюдением
последовательно-параллельной конфигурации (рис. 2-6 и 2-7). RF RIO потребляет ток 55 мА при
напряжении 12 В (диапазон 10,5–16 В пост. тока). Питание для модуля может подаваться либо с
блока питания панели, либо с дополнительного источника питания.
