Шины данных RS-485
16
Примечание. Допустимо использовать различную конфигурацию для разных шин данных.
Например, шина 1 может иметь одно ответвление, а шина 2 – два ответвления от
контрольной панели.
A
B
A
B
Контрольная
панель Galaxy
Оконечный
резистор
680 Ом
Оконечный
резистор
680 Ом
A
B
Клавиатура/Keyprox
или
модуль
Клавиатура/Keyprox
или
модуль
Удалите перемычку
LK3 или LK5

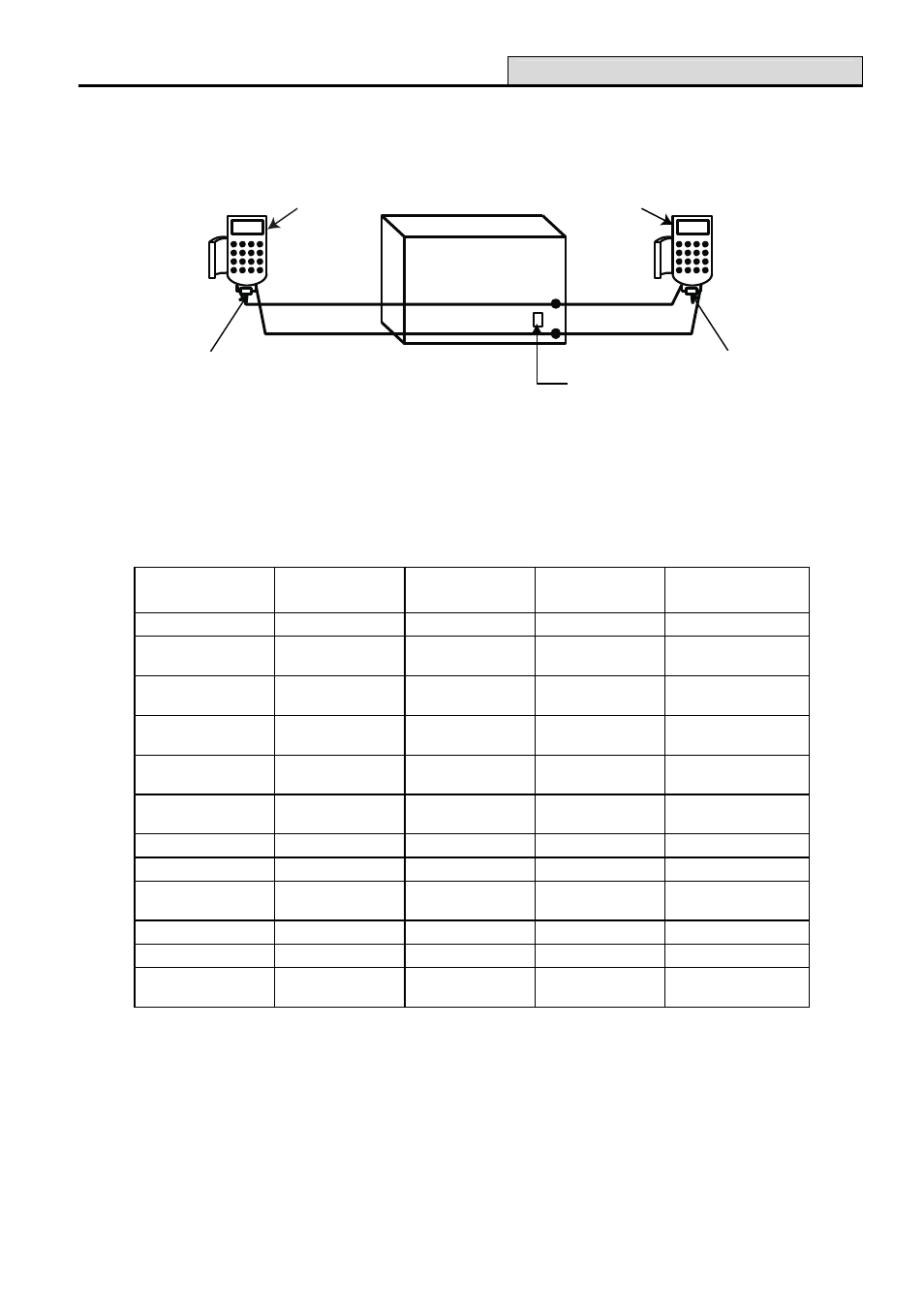

Рис. 2-7. Подключение шины RS-485, идущей в двух направлениях от панели
Рекомендации по подключению шин данных RS-485
Чтобы быть уверенным в том, что система работает c максимальной эффективностью, твердо
придерживайтесь следующих рекомендаций.
1. Максимальное количество устройств на каждой шине данных приведено в таблице.
GD-48
(только шина 1)
GD-96
(шины 1-2)
GD-264
(шины 1-2)
GD-520
(шины 1-4)
Клавиатуры
8 8
на шину 8
на шину 8
на шину
Клавиатуры
Keyprox
3
3 (шина 1)
4 (шина 2)
3 (шина 1)
4 (шина 2)
3 (шина 1)
7 (шины 2-4)
Клавиатуры
TouchCenter
1 1
на шину 1
на шину 1
на шину
Расширители
RIO и PowerRIO
4
4 (шина 1)
6 (шина 2)
15 (шина 1)
16 (шина 2)
15 (шина 1)
16 (шины 2-4)
Расширители
RF RIO
4
4 (шина 1)
6 (шина 2)
15 (шина 1)
16 (шина 2)
15 (шина 1)
16 (шины 2-4)
Считыватели
MAX и DCM
4 8
на шину 8
на шину 8
на шину
Модуль RS-232
1 1
(шина 1)
1 (шина 1)
1 (шина 1)
Модуль связи
1 1
(шина 1)
1 (шина 1)
1 (шина 1)
Модуль
принтера
1 1
(шина 1)
1 (шина 1)
1 (шина 1)
Модуль ISDN
1 1
(шина 1)
1 (шина 1)
1 (шина 1)
Модуль Ethernet
1 1
(шина 1)
1 (шина 1)
1 (шина 1)
Модуль
аудиосвязи
1 1
(шина 1)
1 (шина 1)
1 (шина 1)
Таблица 2-5. Количество устройств, подключаемых к шинам данных
2. Подключение модулей к шине данных должно выполняться по последовательно-параллельной
схеме (рис. 2-6 и 2-7). Соединение звездой не должно использоваться, поскольку оно снижает
устойчивость к радиопомехам.
3. Для подключения шины необходимо использовать экранированную витую пару – кабель
Belden 8723 или его эквивалент (артикул по каталогу – W002).
