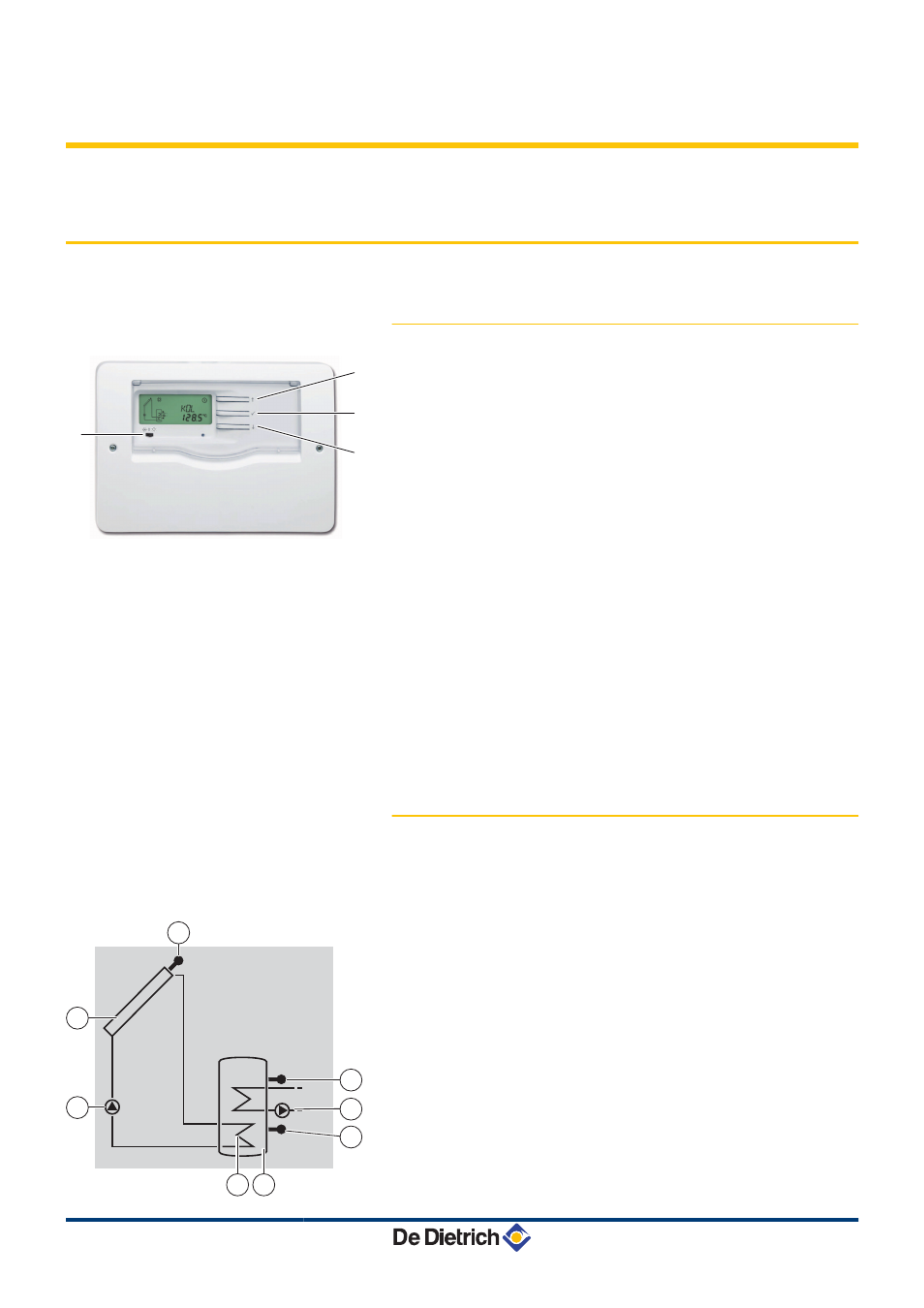

5 Ввод в эксплуатацию
5.1
Панели управления
5.1.1.
Описание клавиш
A
Клавиша ) :
4
Перемещение курсора вверх.
4
Увеличение значения параметра .
B
Клавиша B :
4
Доступ к выбранному параметру.
4
Подтверждение изменения параметра.
C
Клавиша ( :
4
Перемещение курсора вниз.
4
Уменьшение значения параметра.
D
3-позиционный переключатель :
4
E
: Дополнительный источник тепла может
включаться в дневном и в ночном режиме.
4
0 : Дополнительный источник тепла выключен.
4
Z
: Дополнительный источник тепла включен
только в ночном режиме.
5.1.2.
Описание дисплея
n Схемы системы (System-Screen)
A
Датчик солнечного коллектора
Z
Солнечные коллекторы
E
Циркуляционный насос контура солнечной установки
R
Теплообменник солнечной установки
T
Водонагреватель солнечной установки
Y
Датчик солнечной установки
U
Дополнительный источник тепла
I
Датчик ГВС - Дополнительный источник тепла
M002759-A
A
B
C
D
M002760-A
1
4
5
2
3
7
8
6
BSL 200...400 BESL 200...400
5. Ввод в эксплуатацию
07/02/2013 - 300028681-001-02
