Промывочная жидкость : Только жидкий теплоноситель
Гидравлическое испытание установки осуществляется с
теплоносителем после окончания промывки.
4
Испытательное давление : 3-6 бар
4
Длительность испытания : 10-20 мин
ВНИМАНИЕ
Пропиленгликоль очень текуч. Гидравлическое
испытание не гарантирует отсутствие утечек для
установки под давлением, которая заполнена
пропиленгликолем. Поэтому, мы рекомендуем
дополнительную проверку на герметичность для
работающей установки.
ВНИМАНИЕ
Не выполнять проверку на герметичность при наличии
прямого солнечного освещения (образование пара)
или если есть риск размораживания (опасность
повреждений).

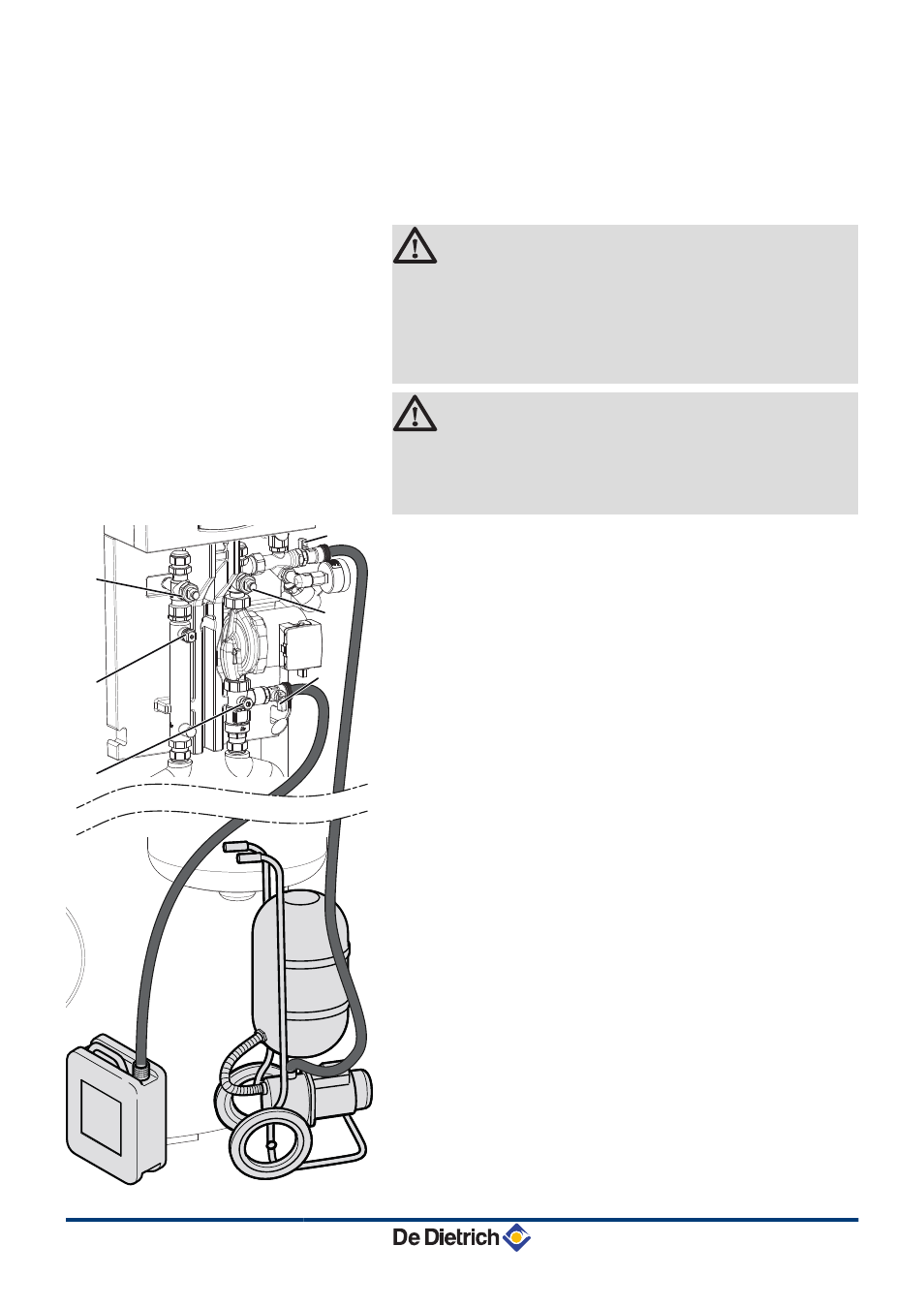

1. Полностью открыть (положение 45°) кран подающей линии
C1 .
2. Закрыть кран обратной линии C2 (положение 90°).
3. Полностью открыть клапан расходометра A.
4. Подсоединить станцию для заполнения к гидравлическому
модулю солнечной установки. Трубку для заполнения
подсоединить к крану для заполнения B2. Трубку для слива
подсоединить к сливному крану B1, а также к канистре для
сбора теплоносителя.
5. Открыть краны для заполнения B2 и слива B1.
6. Включить станцию для заполнения. Оставить станцию
работающей. Следить за тем, что есть достаточное
количество теплоносителя.
7. Несколько раз удалить воздух при помощи крана Маевского
до тех пор, пока не станет выходить теплоноситель без
пузырьков воздуха и без грязи.
8. Чтобы удалить воздух из циркуляционного насоса, открыть и
медленно закрыть кран обратной линии C2.
9. Закрыть кран для слива B1 и повысить давление до 5 бар,
затем закрыть кран для заполнения B2.
10.Выключить станцию для заполнения.
11.Открыть краны обратной C2 и подающей линий C1
(положение 0°).
12.Если давление в установке падает, то устранить причину
негерметичности.
13.После окончания гидравлического испытания : поднять
давление в установке до давления срабатывания
предохранительного клапана (проверка работы).
Если в солнечных коллекторах нет воздуха, то испытательное
давление не должно падать.
L000546-D
A
B1
B2
C1
C2
D
BSL 200...400 BESL 200...400 4. Установка
